Артикул: 512-129
Модель: ЯЖТ-17(9Х)
Секция: Дополнительная

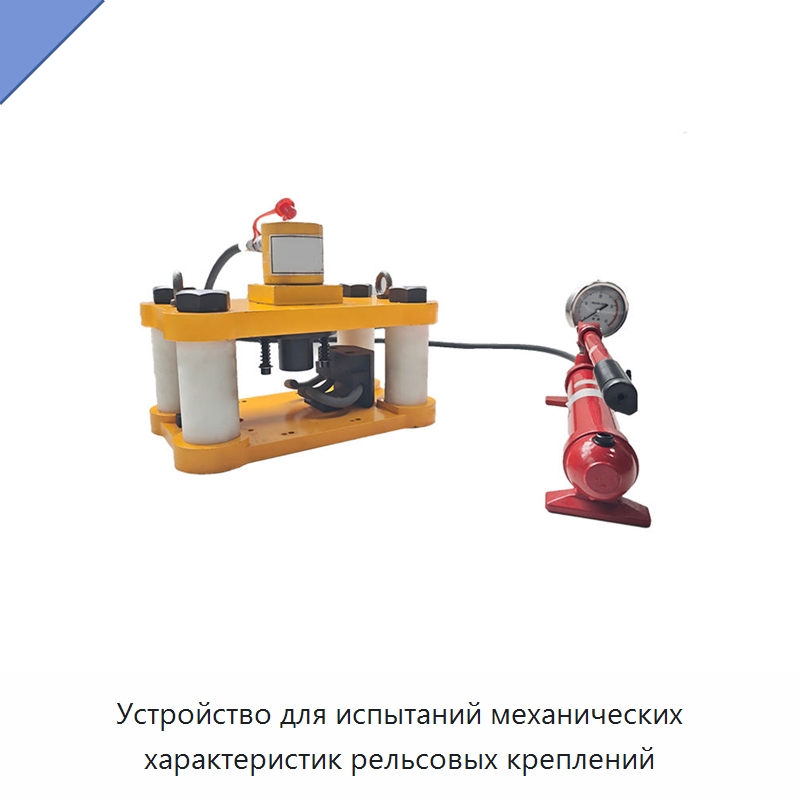

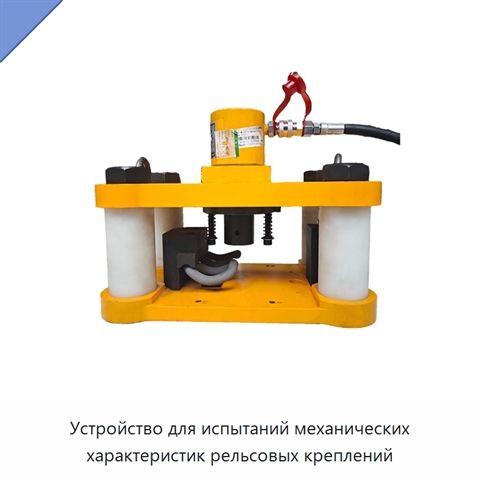

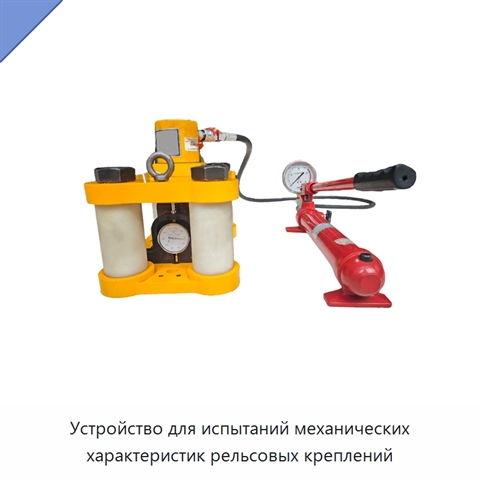

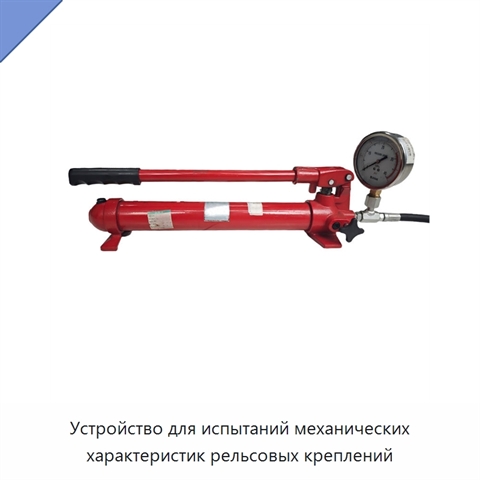

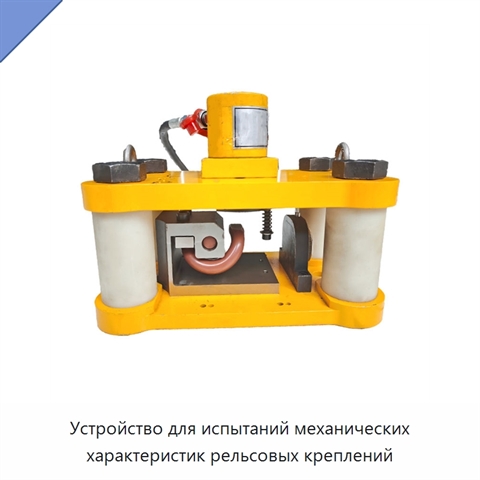

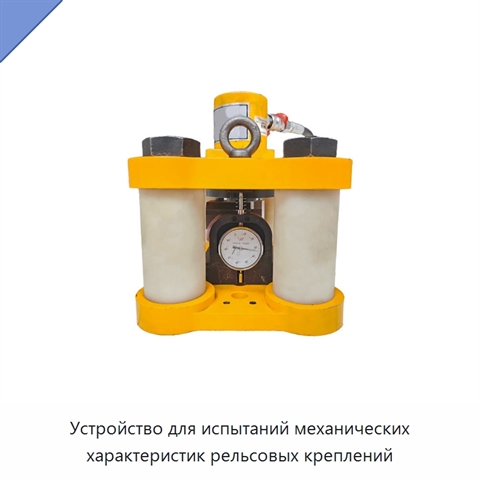

Устройство для испытаний механических характеристик рельсовых креплений
Устройство представляет собой систему для испытаний механических характеристик рельсовых креплений с использованием одного гидравлического домкрата и различных приспособлений. При испытании остаточной деформации зажимную клемму устанавливают на испытательную платформу и в специальное приспособление, затем многократно нагружают и разгружают домкратом при нагрузке 50 кН. Остаточную деформацию определяют по разности высоты средней передней части клеммы до и после нагружения; ее значение не должно превышать 2,0 мм. Зажимное усилие определяют по зависимости между нагрузкой и перемещением: после достижения заданного эффективного упругого хода фиксируют давление и рассчитывают усилие по формуле. Испытание проводят пять раз, усредняя четыре последних результата; усилие должно быть не менее 10 кН. Для определения статической жесткости образец и нагрузочные элементы устанавливают в заданной последовательности, после чего выполняют ступенчатое нагружение и регистрируют перемещение на разных уровнях нагрузки. Жесткость рассчитывают по разности нагрузки и перемещения. Испытание повторяют несколько раз, используя стабильные результаты; статическая жесткость рельсовой прокладки должна быть более 50 кН/мм.
Задать вопрос Искать на Baidu
Какую задачу решает испытательное устройство для рельсовых креплений
Устройство для испытаний рельсовых креплений применяют при эксплуатации и техническом обслуживании путей метрополитена для лабораторной проверки механической работоспособности зажимных клемм и рельсовых прокладок.
Характеристики ЯЖТ-17(9Х)
Модель (по базе 91Т)ЯЖТ-17(9Х)
Габариты (Д × Ш × В) (мм)400 × 240 × 30 мм
Материалсталь
Назначениедля замены и ремонта
Типиспытательное устройство
Испытательное устройство для рельсовых креплений - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ЯЖТ-17(9Х) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ЯЖТ-17(9Х) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).
Дата последней сверки данных: 08.10.26
Производитель и характеристики проверены.
Люди, которые искали Испытательное устройство для рельсовых креплений, также смотрели:

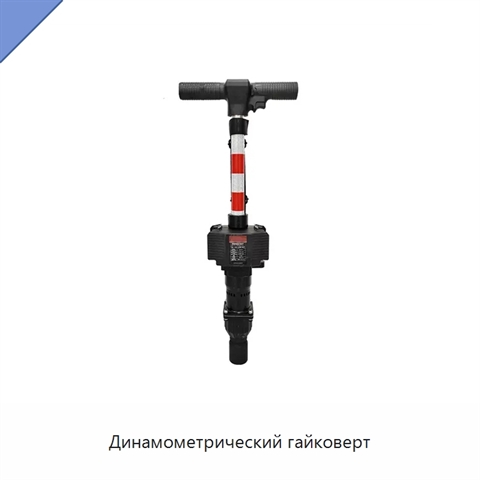

+3 фотоДинамометрический гайковерт
