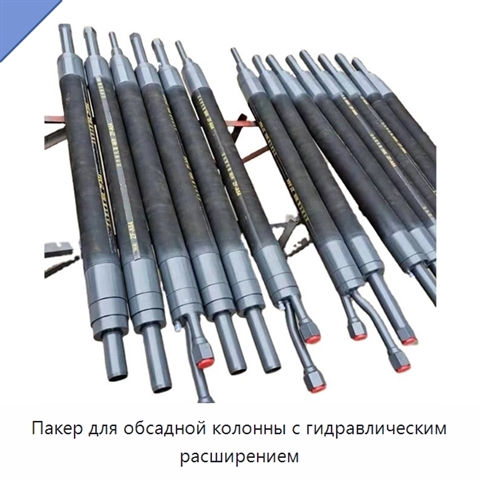

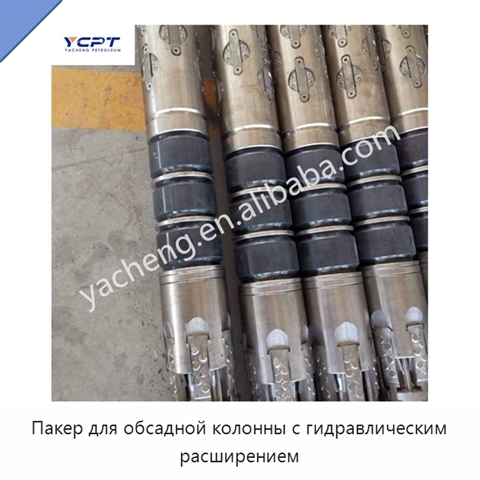

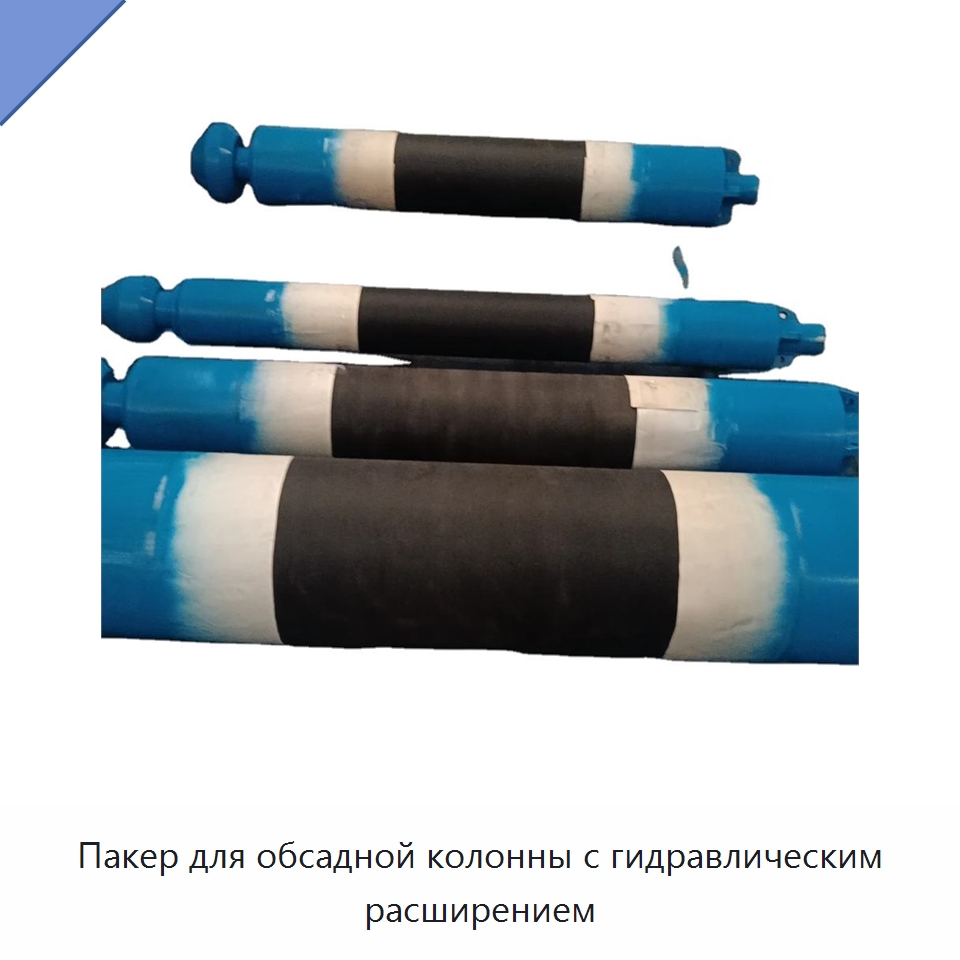

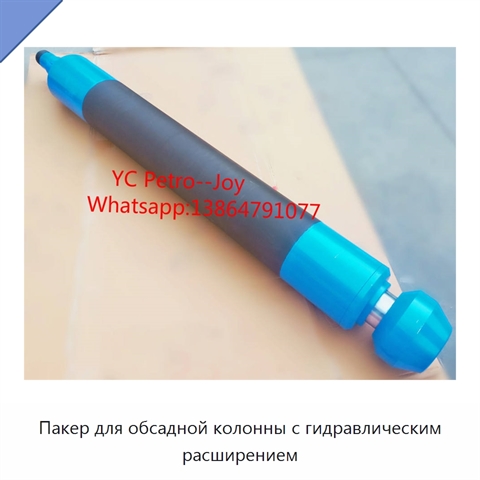

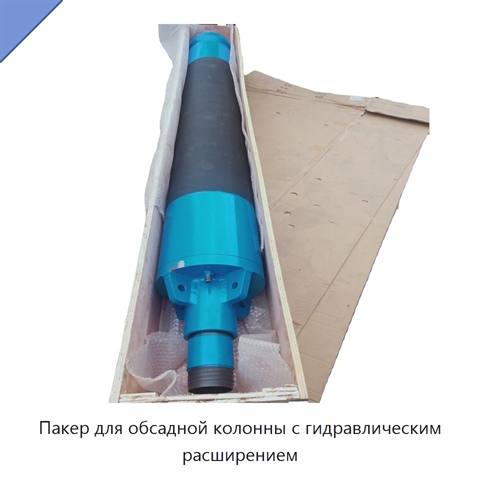

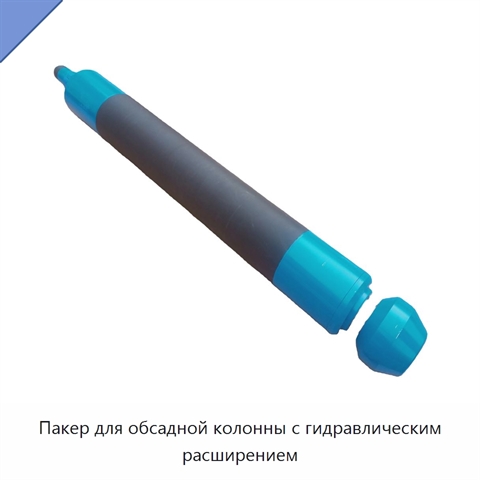

Пакер для обсадной колонны с гидравлическим расширением

Конструкция изделия включает узел клапанной системы, резиновый цилиндр, центральную трубу и переводник обсадной колонны. Клапанная система выполнена в осевом или радиальном варианте; радиальный вариант состоит из комплекта из трёх клапанов. Размерные исполнения рассчитаны на обсадные колонны с номинальными размерами 114,3 мм, 127 мм, 139,7 мм, 168,275 мм, 177,8 мм, 244,475 мм, 273,05 мм и 339,725 мм. Диапазоны размеров для этих исполнений составляют соответственно 92–121 мм, 95–118 мм, 110–133 мм, 136–162 мм, 142–168 мм, 209–235 мм, 240–260 мм и 290–330 мм. Дополнительные размерные параметры имеют значения 92, 94, 110, 136, 136, 203, 228 и 286 мм, а также 80, 80, 100, 108, 108, 146, 196 и 196 мм. Ещё один ряд размеров составляет 20, 20, 25, 30, 30, 57, 57 и 71 мм. Длина исполнений равна соответственно 972, 972, 1100, 1100, 1100, 1320, 1727 и 1500 мм. Для первых пяти исполнений предусмотрено по 2×3 лопасти, для следующих двух — по 2×5, для последнего — 2×7.
