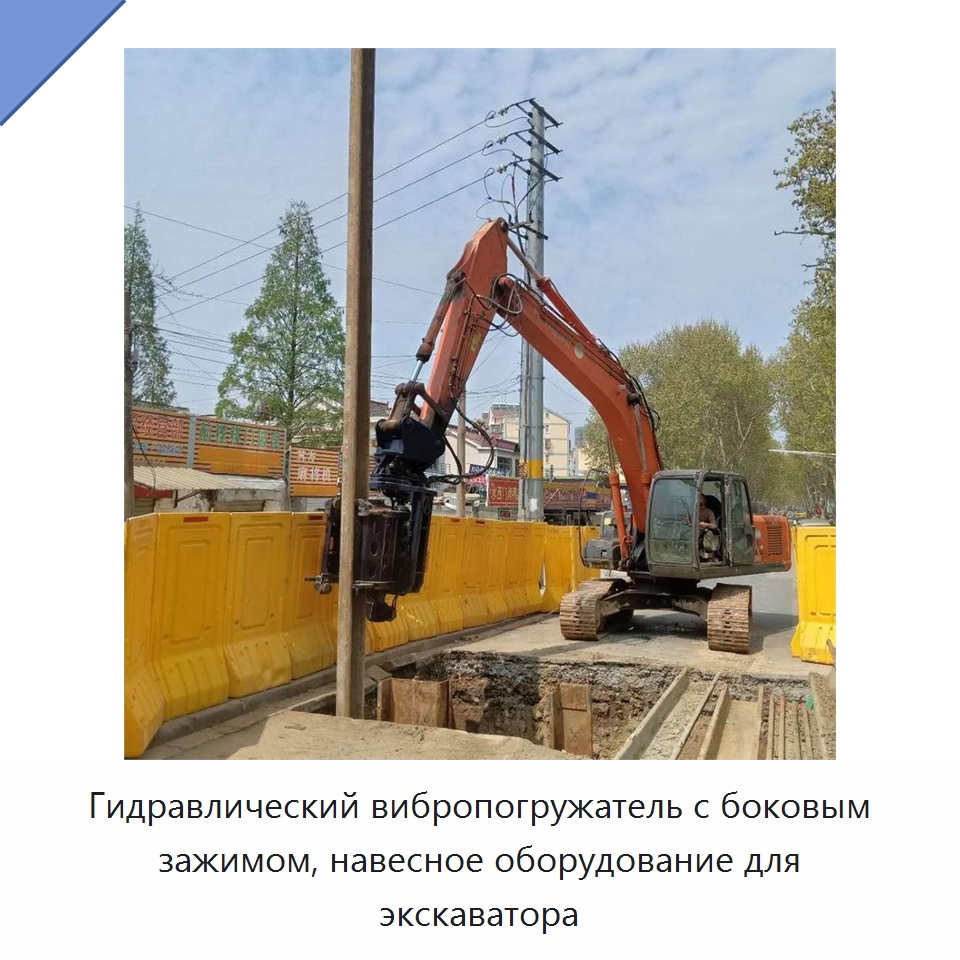

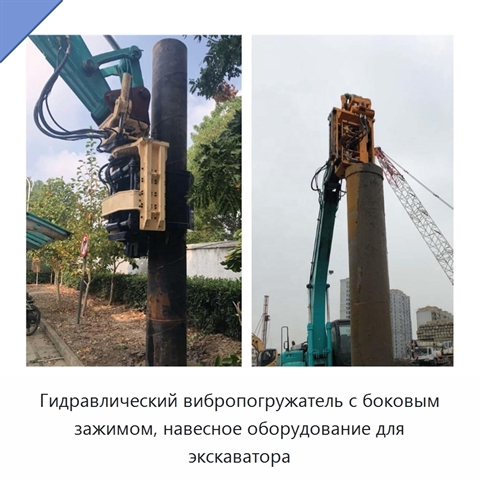

Гидравлический вибропогружатель с боковым зажимом, навесное оборудование для экскаватора

Гидравлический вибропогружатель с боковым и нижним зажимами устанавливается на экскаватор вместо ковша с подключением трубопровода; изменение конструкции экскаватора и удлинение стрелы не требуются. Боковой захват позволяет погружать шпунтовые сваи сбоку и сверху, в том числе сваи длиной 6, 12 и 18 м, а также выполнять их извлечение. Для четырёх конфигураций эксцентрический момент составляет соответственно 4,6; 5,5; 6,5 и 7,5 кг·м, центробежная сила — 268; 320; 378 и 451 кН, максимальная центробежная сила — 455; 545; 645 и 787 кН. Диапазон частоты каждой конфигурации — 2300–3000 Гц/об/мин. Усилие бокового зажима составляет 332; 382; 456 и 558 кН, нижнего — 384; 382; 456 и 550 кН. Рабочее давление гидросистемы для этих конфигураций — 300; 384; 550 и 320 бар, углы поворота и наклона — 360° и 30°. Габаритный размер каждой конфигурации — 1320 × 1450 × 2550, масса — 2300; 2600; 3200 и 3500 кг; соответствующие диапазоны массы экскаватора — 20–25; 25–32; 32–40 и 40–50 кг. Вибропогружатель рассчитан на работу в различных геологических условиях, кроме слоя твёрдой породы, в ограниченном пространстве и чувствительной окружающей среде.
