Артикул: 399-389
Модель: ФИМ-27(2Я)
Секция: Дополнительная
Четырёхколонный трёхбалочный гидравлический пресс для вытяжки автомобильных деталей
Четырёхколонный трёхбалочный гидравлический пресс предназначен для глубокой вытяжки и формования деталей из листового металла, включая кузовные элементы автомобилей. Ход ползуна составляет 1700 мм, усилие выталкивателя — 16000 кН, возвратное усилие — 1600 кН. Гидравлическая подушка выполнена в виде многоплунжерного выталкивающего устройства: она прижимает края заготовки для предотвращения образования складок во время вытяжки, обеспечивает извлечение сформованной детали, обратную правку и стабилизацию давления. Рабочий процесс можно задавать по фиксированному ходу или фиксированному давлению; предусмотрены выдержка под давлением и временная задержка. Усилие, холостой ход, скорость медленного перемещения и диапазон хода регулируются в установленных пределах. Картриджный клапанный блок гидравлического управления сокращает длину соединительных трубопроводов и уменьшает гидравлические удары. Централизованная система смазки направляющих снижает сопротивление трению и защищает поверхности колонн от задиров. Управление выполняется через экран человеко-машинного интерфейса и централизованную кнопочную панель с наладочным, ручным и полуавтоматическим режимами. Габаритные размеры пресса составляют 5450 × 3000 × 2800 мм, масса — 80 т, мощность сервомотора — 83 кВт.
Задать вопрос Искать на Baidu
Какую задачу решает четырёхколонный гидравлический пресс
Четырёхколонный гидравлический пресс применяется для глубокой вытяжки, штамповки и формования листовых металлических деталей кузова автомобиля.
Характеристики ФИМ-27(2Я)
Модель (по базе 91Т)ФИМ-27(2Я)
Ключевые преимуществавысокая точность, высокая производительность
Тип станкачетырёхколонный трёхбалочный гидравлический пресс
Тип гидросистемысервосистема
Напряжение380, 220, 415 или 600 В; по индивидуальному заказу
Четырёхколонный гидравлический пресс - гибкость поставки.
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ФИМ-27(2Я) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы знаем, что задачи каждого проекта отличаются. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ФИМ-27(2Я) под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней сверки данных: 08.09.26
Производитель и характеристики проверены.
Люди, которые искали Четырёхколонный гидравлический пресс, также смотрели:

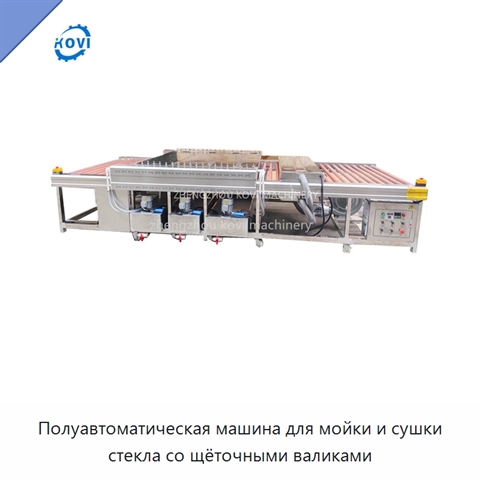

+5 фотоПолуавтоматическая машина для мойки и сушки стекла со щёточными валиками
