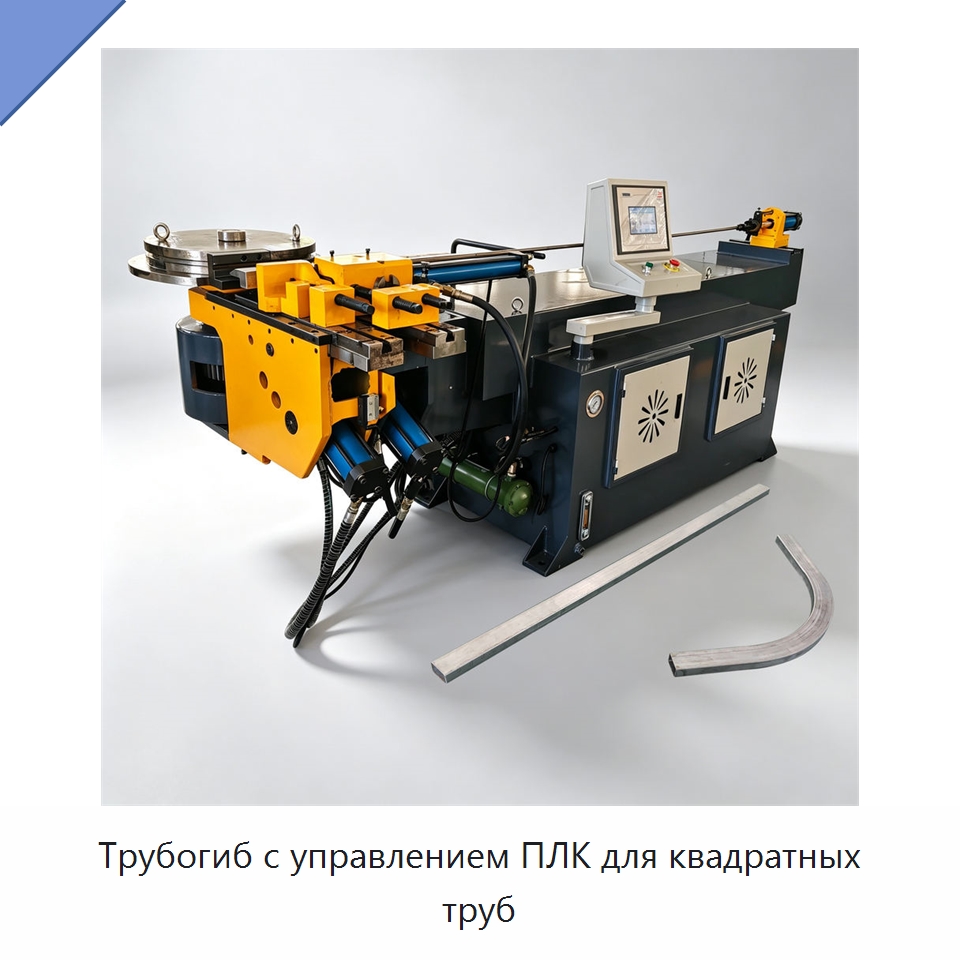

Трубогиб с управлением ПЛК для квадратных труб

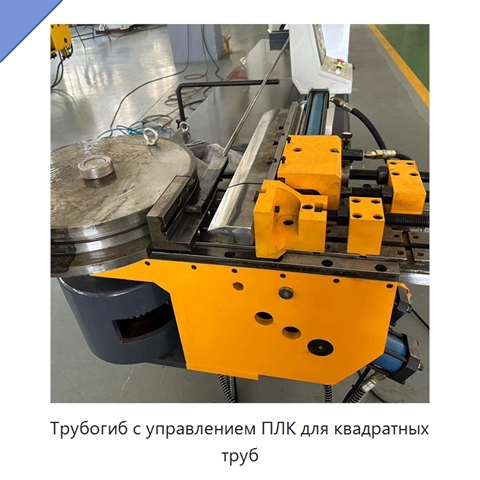

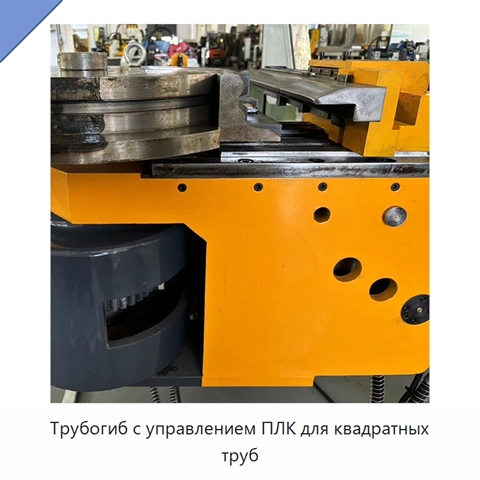

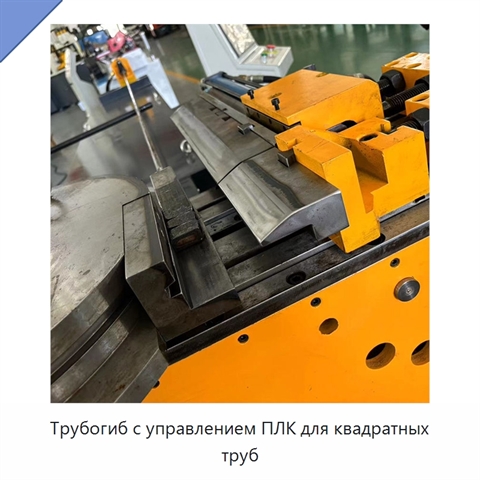

Диапазон угла гибки составляет 0–190°, радиус для станка — 30–300 мм, а минимальный радиус трубы — R ≥ 1,2D. Максимальная способность обработки равна 130 × 4 мм; длина оправки составляет 3800 мм и может быть изменена по заказу. Предельные скорости гибки составляют 80°/с и 180°/с; скорость подачи — 800 мм/с. Точность гибки составляет ±0,1°/±0,05°, вращения — ±0,05°, подачи — ±0,05 мм. Конструкция колёсной матрицы учитывает упругий возврат заготовки: радиус R' связан с радиусом R и наружным диаметром D, а размер корректируется с учётом материала. Зажимная матрица удерживает заготовку и работает совместно с колёсной, предотвращая проскальзывание; её размер зависит от длины прямого участка между двумя гибами. Рычаг объединён со шпинделем; ось колена может заменяться, а зажимная матрица перемещается вверх и вниз, что повышает прочность механической части и упрощает схему. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание СТИ-42(1В) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.

Наименование производителя

Hydraulic PLC-Controlled Semi-Automatic High Precision Stainless Steel Alloy Aluminum Square Pipe Bender with High Safety, Easy Operate Automatic PLC Motor Magnetic Bending Machine for Steel and Aluminum Pipes-New Popular Tube Bender
