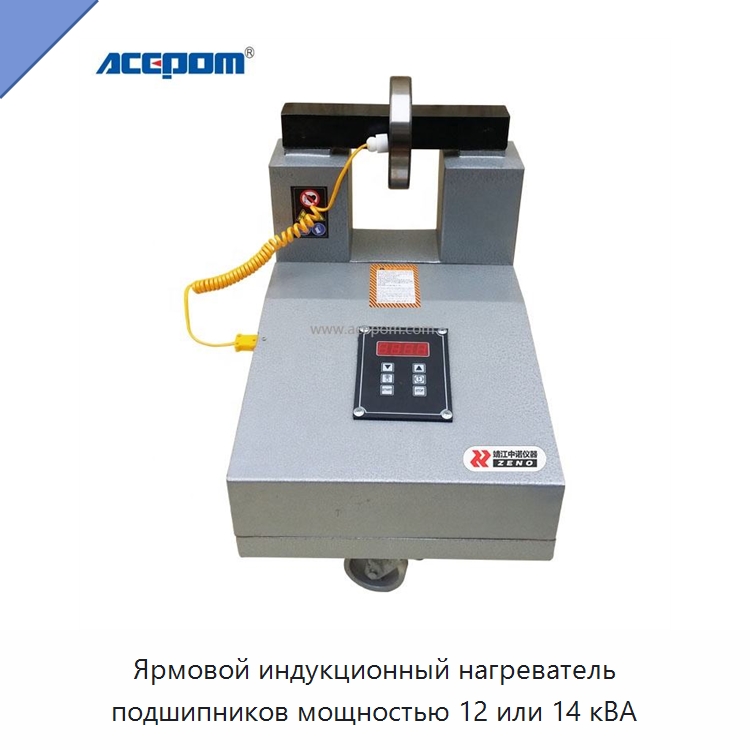

Ярмовой индукционный нагреватель подшипников мощностью 12 или 14 кВА

Индукционный нагреватель воздействует на металлическую деталь электромагнитным полем, обеспечивая её тепловое расширение для последующей сборочной операции. Помимо подшипников устройство предназначено для шестерён, втулок, колец, шкивов и различных соединительных деталей. Теплоотвод в конструкции улучшает рассеивание тепла. Доступны температурный, ручной и временной режимы управления, автоматическая регулировка мощности и размагничивание; максимальная температура составляет 250 °C. Магнитный датчик подключают к измерительному гнезду и размещают рядом с обрабатываемой заготовкой, а температура отображается на дисплее. После достижения заданного значения питание отключается автоматически; процесс также можно завершить кнопкой остановки. Исполнения мощностью 12 и 14 кВА работают при напряжении 380 В и частоте 50/60 Гц, сила тока составляет соответственно 32 и 37 А. Для исполнения 12 кВА внутренний диаметр детали находится в диапазоне 80–360 мм; предельные наружный диаметр, ширина и масса составляют 550 мм, 200 мм и 110 кг. Для исполнения 14 кВА соответствующие значения равны 80–400 мм, 650 мм, 220 мм и 150 кг. Оба варианта оснащаются стандартными ярмами размером 50 и 80 мм и имеют габариты 520 × 400 × 465 мм; масса устройств составляет соответственно 100 и 115 кг. Ярмо выбирают по размеру заготовки и устанавливают на верхнюю поверхность нагревателя, а после завершения цикла сдвигают влево или вправо для снятия подшипника. Перед включением проверяют заземление и отсутствие напряжения между ярмом и землёй.
