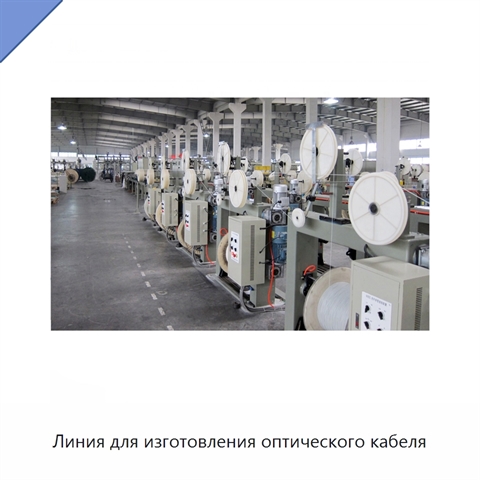

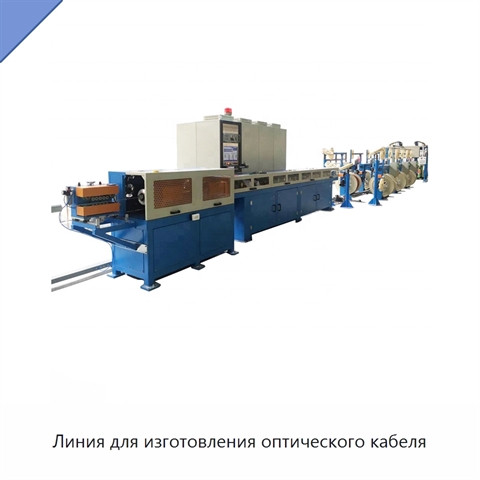

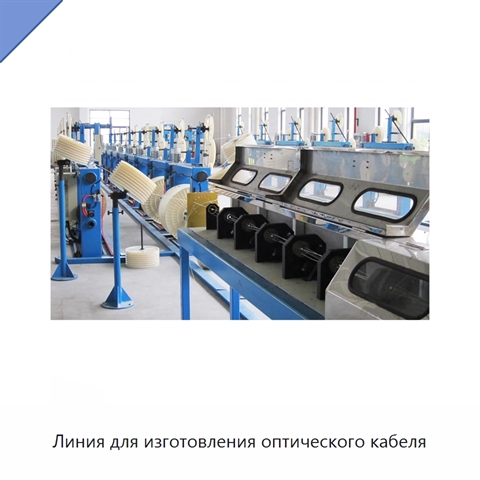

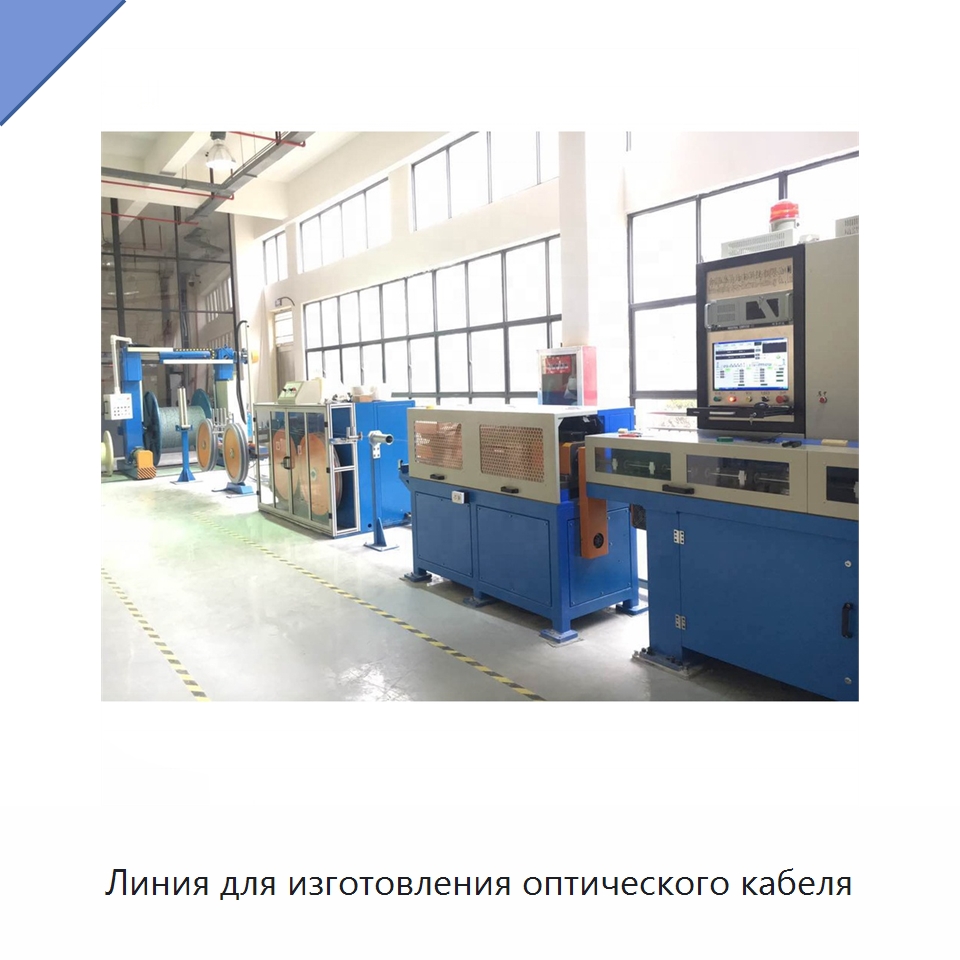

Линия для изготовления оптического кабеля

Линия предназначена для изготовления кабеля с диапазоном диаметра 2,5–20 мм. Диаметр элементов свободной трубки составляет 1,2–3,0 мм, а диаметр элемента — 0,6–10 мм. Скорость формирования конструкции — 100 м/мин, шаг изготовления кабеля — 50–300 мм. Головка скрутки работает со скоростью 1800 об/мин, обвязочная головка — 4000 об/мин; шаг обвязки — 12–50 мм. Дополнительное затухание при 1310 и 1550 не превышает 0,02 дБ/км. Линия оснащена портальным размотчиком 1600 с рельсовым перемещением, двумя двухроликовыми и двумя трёхроликовыми узлами натяжения, устройством для пропуска провода, размотчиком водостойкой нити, устройством заполнения гелем, размоточной стойкой 800 для свободной трубки, осциллятором с приводом от четырёх двигателей, двойным концентрическим обвязчиком, устройством заполнения сердцевины кабеля гелем, размотчиком водостойкой ленты, аппликатором продольной ленты с одинарным концентрическим обвязчиком, кабестаном 800, портальным приёмным узлом 1600 с рельсовым перемещением и поперечной раскладкой, а также электрической системой управления.

Наименование производителя

Industry-Efficient Optic Fiber Assembly Cabling Making Machine
