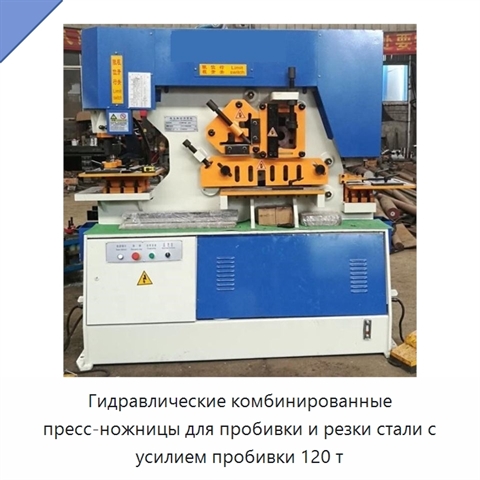

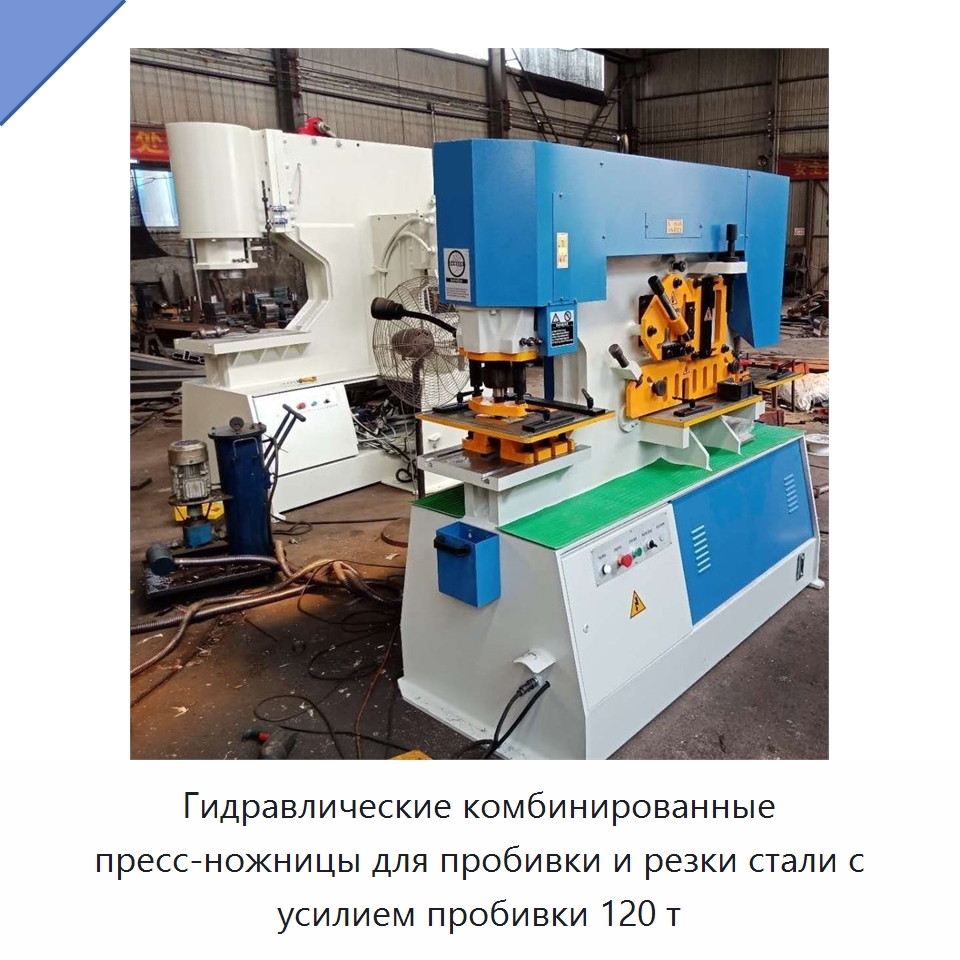

Гидравлические комбинированные пресс-ножницы для пробивки и резки стали с усилием пробивки 120 т

Гидравлические комбинированные пресс-ножницы совмещают пробивку отверстий, резку листовой и профильной стали и вырубку пазов. Усилие пробивки составляет 120 т; толщина материала при пробивке достигает 25 мм, а максимальный диаметр отверстия — 35 мм. Глубина зева равна 400 мм. Листовая сталь режется при толщине до 25 мм и угле резания 8°. За один ход станок выполняет рез размером 25 × 330 или 16 × 600 мм по толщине и ширине. Длина хода составляет 80 мм, частота работы — 8–18 ходов/мин. Профильная станция рассчитана на резку круглой стали размером 60 мм и квадратной стали сечением 50 × 50 мм. Равнополочный уголок разрезается под углом 90° при размере 160 × 160 × 14 мм и под углом 45° при размере 60 × 60 × 6 мм. Для таврового профиля размеры при резке под углами 90° и 45° составляют соответственно 160 × 160 × 14 и 80 × 80 × 10 мм. Станок также обрабатывает двутавровый профиль 200 × 102 × 9 мм и швеллер 200 × 75 × 9 мм. Рабочие узлы включают станции резки профиля, пробивки и вырубки пазов. Управление осуществляется кнопками и ножной педалью, электрическая аппаратура размещена в шкафу. Мощность главного двигателя составляет 11 кВт, габаритные размеры станка — 2355 × 960 × 2090 мм.
