Артикул: 204-308
Модель: ИЦМЮ-75-9Л
Секция: Дополнительная

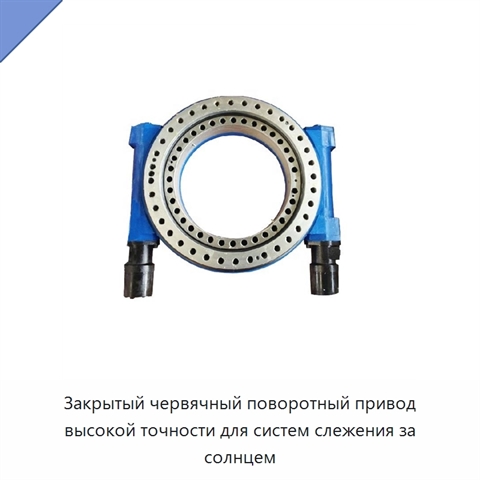

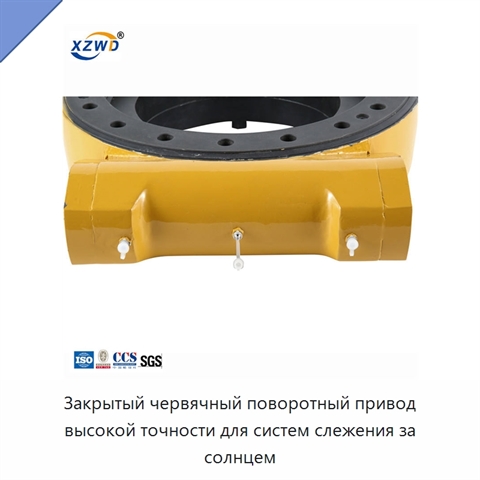

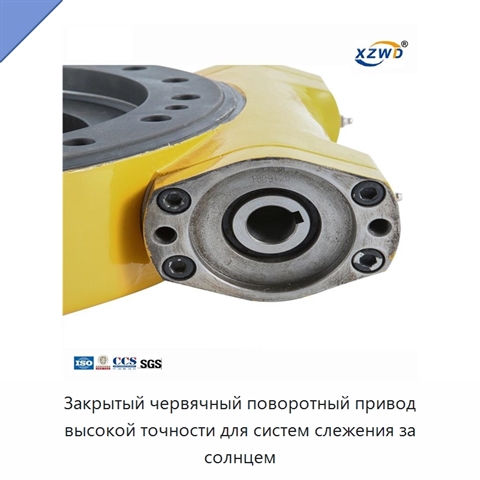

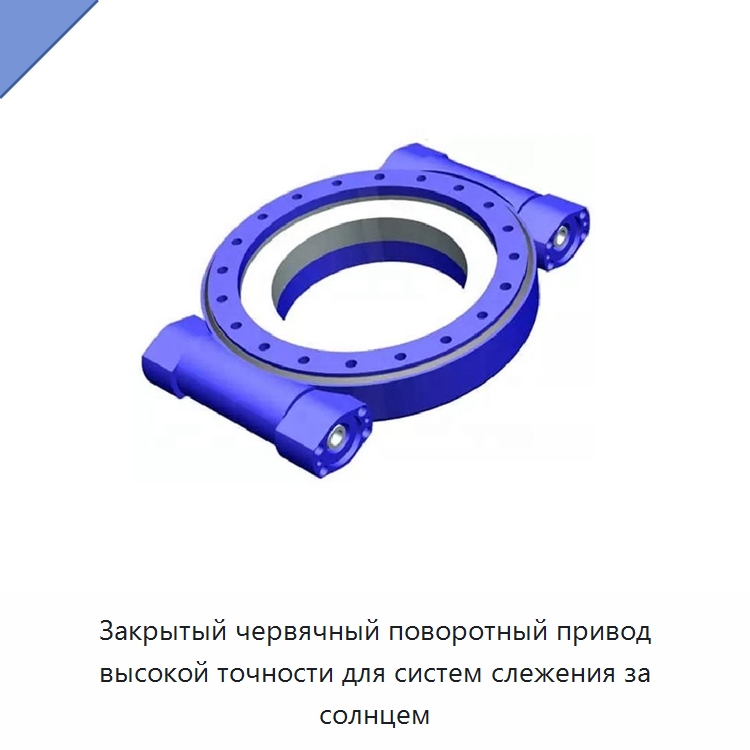

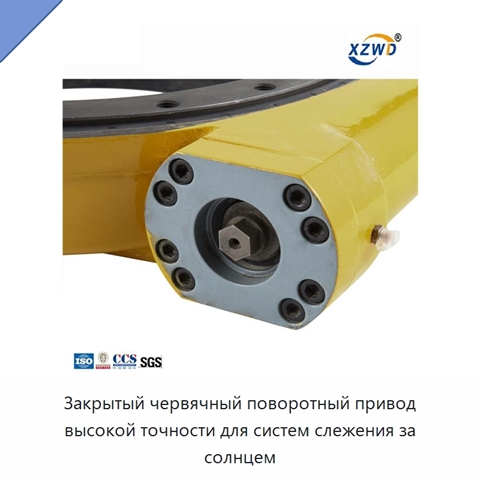

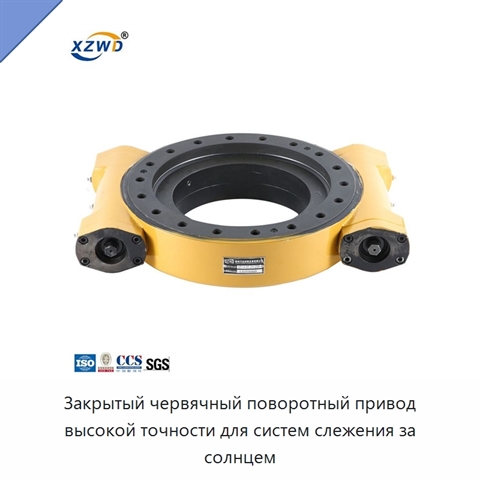

Закрытый червячный поворотный привод высокой точности для систем слежения за солнцем
Закрытый поворотный привод с червячной передачей предназначен для систем слежения за солнцем, включая одноосные и двухосные установки. Он рассчитан на обычное и точное слежение в фотоэлектрических, концентраторных фотоэлектрических и солнечных тепловых энергетических системах. Максимальный номинальный выходной крутящий момент составляет 10 кН·м, максимальный опрокидывающий момент — 135,6 кН·м, а максимальный удерживающий момент — 72,3 кН·м. Статическая осевая нагрузка равна 970 кН, статическая радиальная — 390 кН; максимальная динамическая осевая нагрузка составляет 235 кН·м, динамическая радиальная нагрузка — 205 кН. Передаточное отношение составляет 102:1, точность слежения — не более 0,15°. Передача выполнена самоблокирующейся. Масса привода составляет 105 кг. Помимо солнечных систем, привод применяется в портовых, горнодобывающих и сварочных машинах, строительных и модульных транспортных средствах, а также в малых ветроэнергетических системах.
Задать вопрос Искать на Baidu
Какую задачу решает червячный поворотный привод
Поворотный привод применяется в портовых, горнодобывающих и сварочных машинах, строительных и модульных транспортных средствах, одноосных и двухосных системах слежения за солнцем и малых ветроэнергетических системах.
Характеристики ИЦМЮ-75-9Л
Модель (по базе 91Т)ИЦМЮ-75-9Л
Размерот 76, 2 до 635 мм
Типодноосная система солнечных панелей
Червячный поворотный привод - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию ИЦМЮ-75-9Л под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы адаптируем технические характеристики, типоразмеры и комплектацию ИЦМЮ-75-9Л под условия применения (на базе производителя-оригинала или нашего завода в России).
Информация проверена на актуальность: 16.08.26
Сведения о производителе и характеристиках актуальны.
