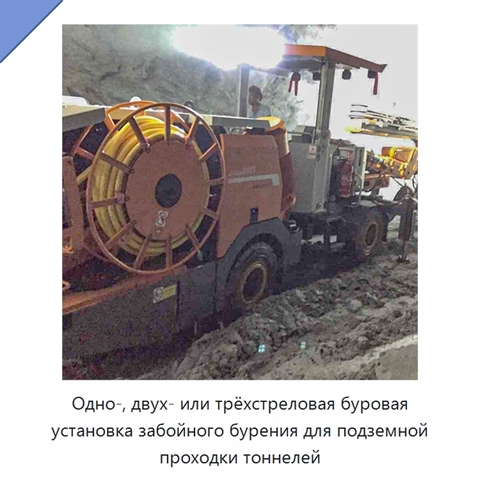

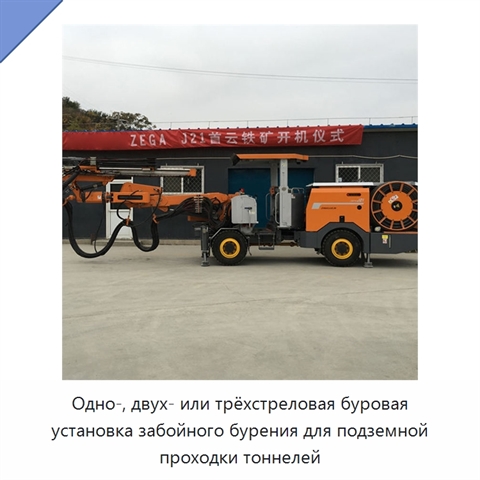

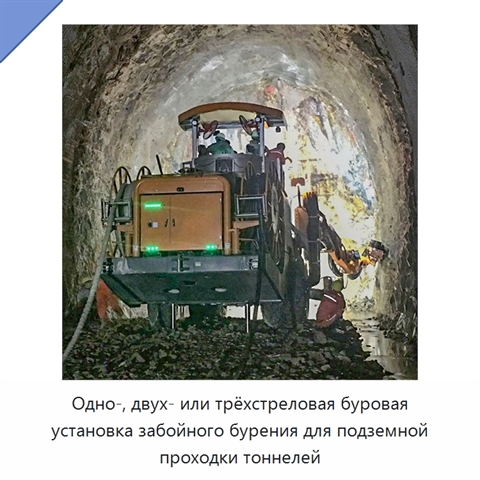

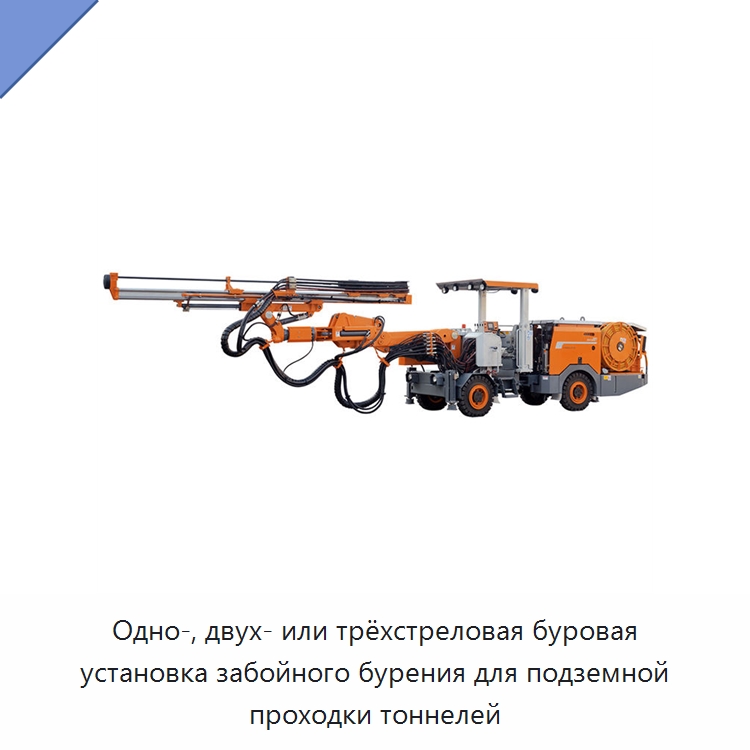

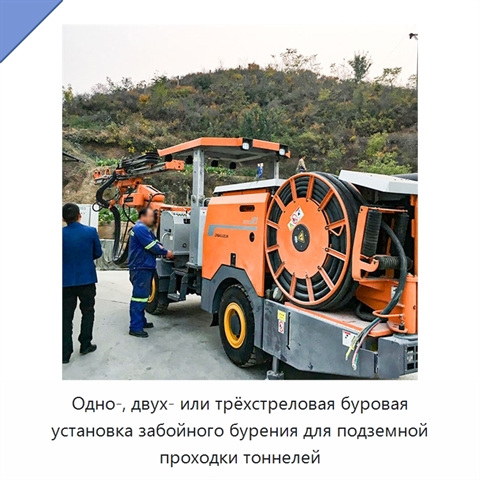

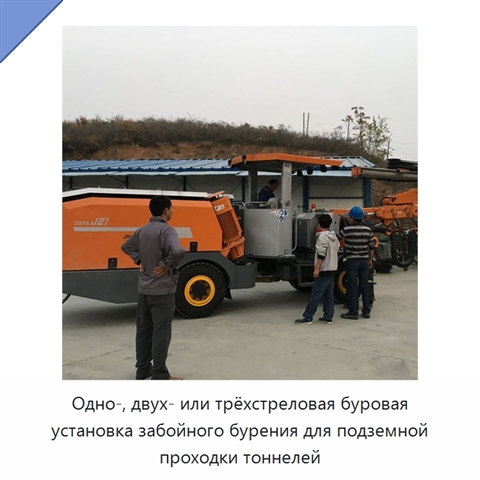

Одно-, двух- или трёхстреловая буровая установка забойного бурения для подземной проходки тоннелей

Буровая установка предназначена для бурения забоя при подземной проходке тоннелей и выполнении подземных горных работ. Предусмотрены одно-, двух- и трёхстреловое исполнения. Диапазон диаметров отверстий составляет 45–89 мм, размер буровой штанги — 3700 мм, длина подающей балки — 5500 мм. Водяной насос работает при давлении 12 бар и обеспечивает подачу 2 или 4 м³/ч. Давление воздушного компрессора составляет 8 бар, а подача — 0,5 или 0,3 м³/ч. Скорость перемещения равна 12/6 км/ч либо 12/4,5 км/ч, преодолеваемый уклон — 15° либо 14°. Размеры рабочего забоя по ширине и высоте составляют 5612 × 4340 мм или 6600 × 5670 мм; максимальная рабочая площадь — соответственно 15 или 35 м². Габариты установки составляют 12160 × 1450/2035 мм или 10920 × 1650/2800 мм. Полная масса равна 11000 или 12170 кг.
