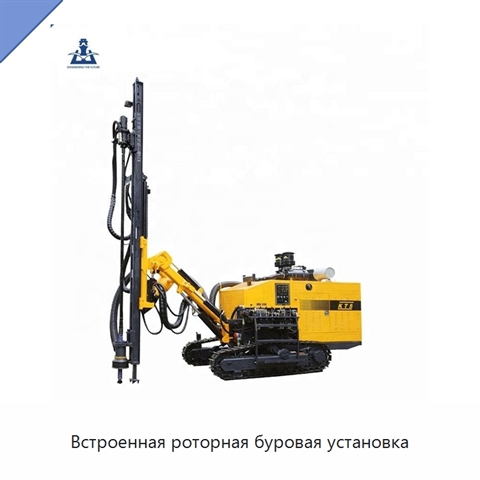

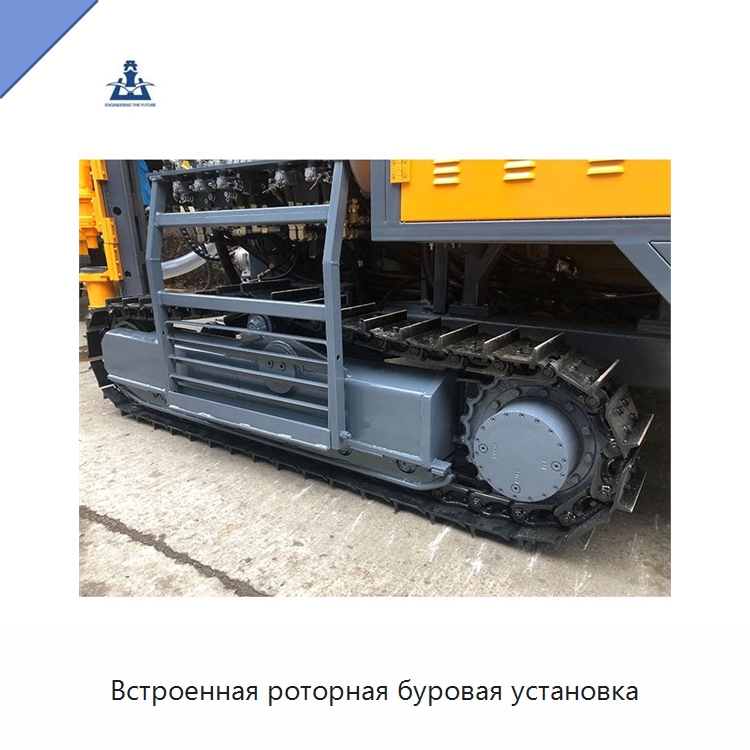

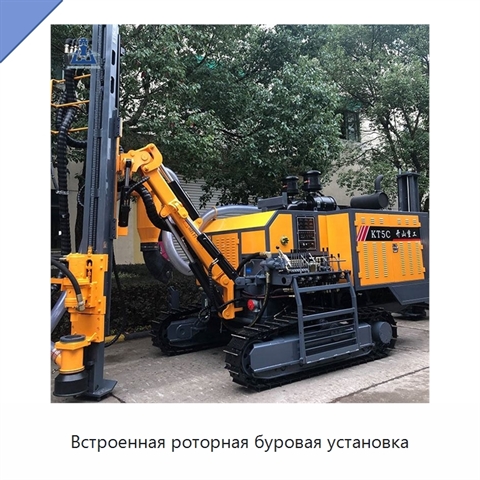

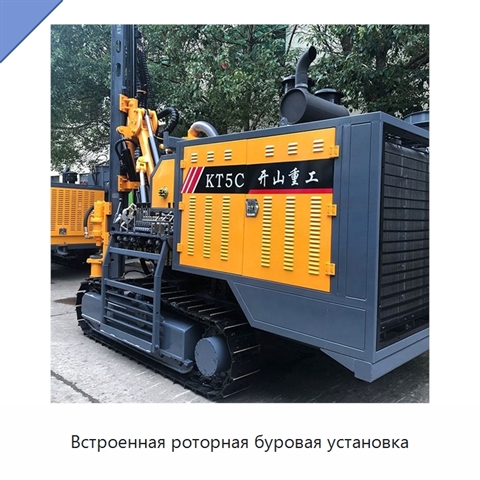

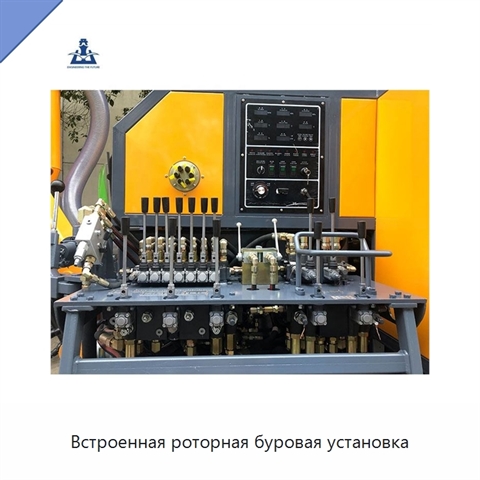

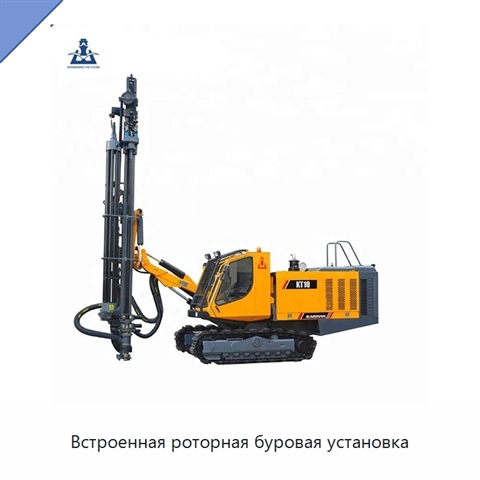

Встроенная роторная буровая установка

Роторная буровая установка рассчитана на работу с породой твёрдостью f=6–20; диаметр скважины составляет 80–105 мм, глубина — 25 м. Частота вращения составляет 0–120 об/мин при крутящем моменте 1400 Н·м, подъёмное усилие — 25000 Н. Подача осуществляется масляным цилиндром и цепью, расстояние подачи — 3000 мм. Скорость передвижения находится в диапазоне 0–2,5 км/ч; установка преодолевает уклон 30°, дорожный просвет составляет 430 мм. Масса оборудования — 8000 кг, габариты — 6500 × 2400 × 2600 мм. Угол наклона каретки составляет 125°, длина скользящей каретки для подачи — 900 мм. Мощность равна 140 кВт. Используется буровая труба размером Ø64 × 3000 мм. Рабочее давление воздуха составляет 1,5 МПа, расход воздуха — 10 м³/мин.

Наименование производителя

Kaisahn Brand KT5C Series Integrated Rotary Drilling Rig Down-the-Hole Motor Core Components for Open Use Large Open-Pit Mines
