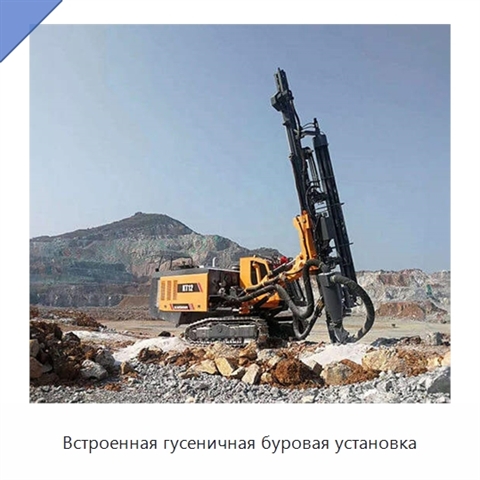

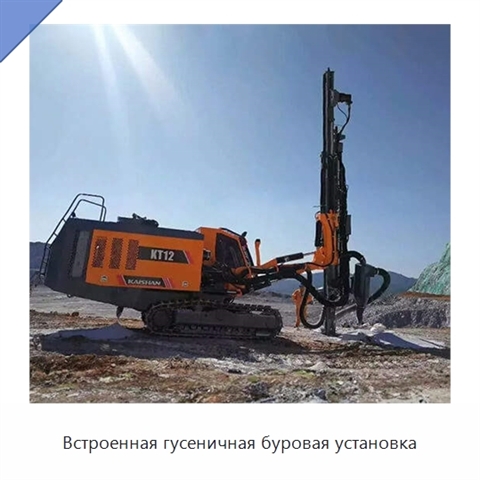

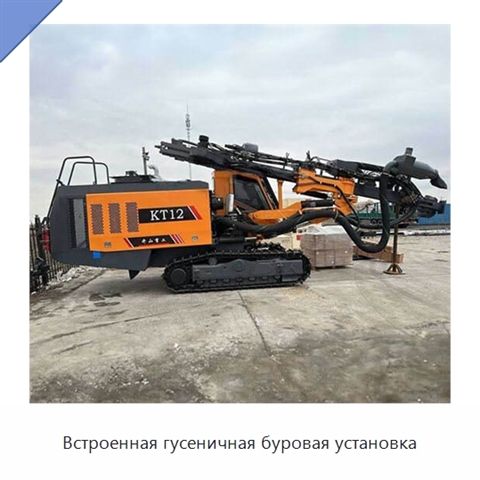

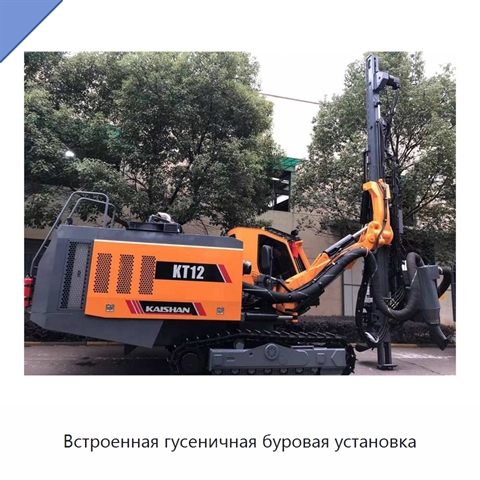

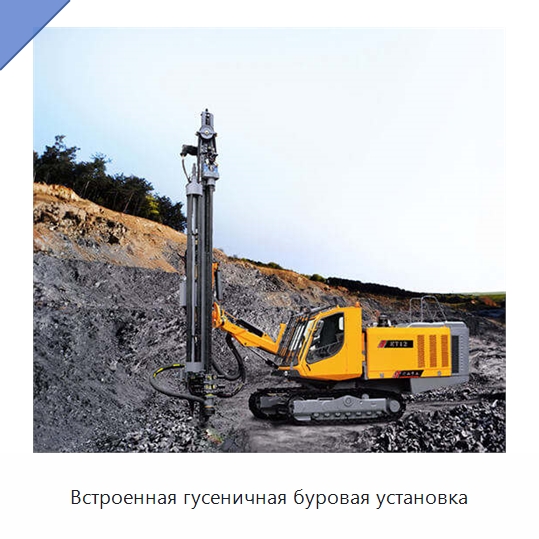

Встроенная гусеничная буровая установка

Установка имеет транспортные размеры 9100×2450×3200 мм и массу 15 000 кг; дорожный просвет составляет 420 мм. Она рассчитана на породы твёрдостью f=6–20, выполняет бурение диаметром 115–152 мм, а экономичная глубина бурения достигает 28 м. Передвижение осуществляется со скоростью 0–3 км/ч, преодолеваемый уклон составляет 25°, угол выравнивания гусениц — 10° вверх и 10° вниз; тяговое усилие равно 120 кН. Крутящий момент составляет 3200 Н·м, частота вращения регулируется в диапазоне 0–100 об/мин. Стрела поднимается на 47° и опускается на 20°, её поперечный поворот составляет 50° вправо и 21° влево; каретка поворачивается на 95° вправо и 35° влево, угол наклона балки — 114°. Компенсационный ход равен 1353 мм, ход подачи — 4490 мм, максимальное усилие продвижения — 25 кН. Продвижение выполняется роликовой цепью. Количество буровых штанг — 6+1, размер штанги — Φ89×4000 мм. Двигатель имеет шесть цилиндров и мощность 265 кВт при 2200 об/мин; гидравлический контур оснащён пятью шестерёнными насосами. Винтовой воздушный компрессор обеспечивает расход воздуха 19 м³/мин при давлении 19,5 бар. Управление перемещением и бурением выполнено по гидравлической пилотной схеме, предусмотрена автоматическая электрогидравлическая защита от заклинивания. Рабочее напряжение составляет 24 В постоянного тока. Внутренний уровень шума в безопасной кабине ниже 85 дБ(А); сиденье регулируется, кондиционер поддерживает нагрев и охлаждение, установлен радиоприёмник.

Наименование производителя

Kaishan KT12 Crawler Rock Drilling Machine | Integrated DTH Rig for Copper, Gold & Iron Ore Mines
