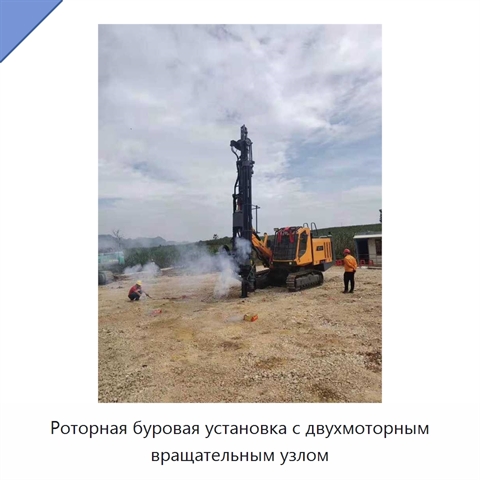

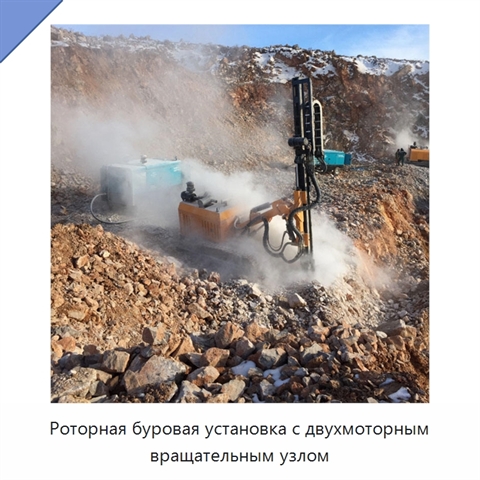

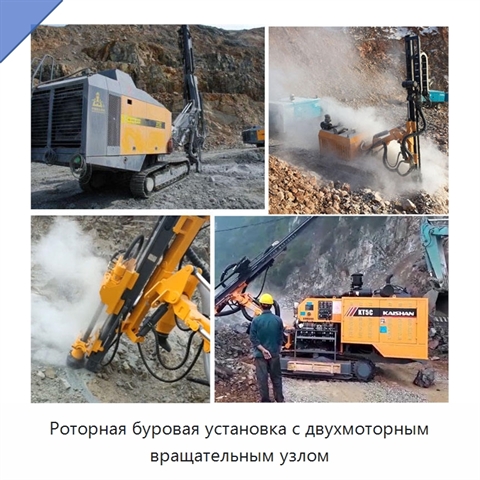

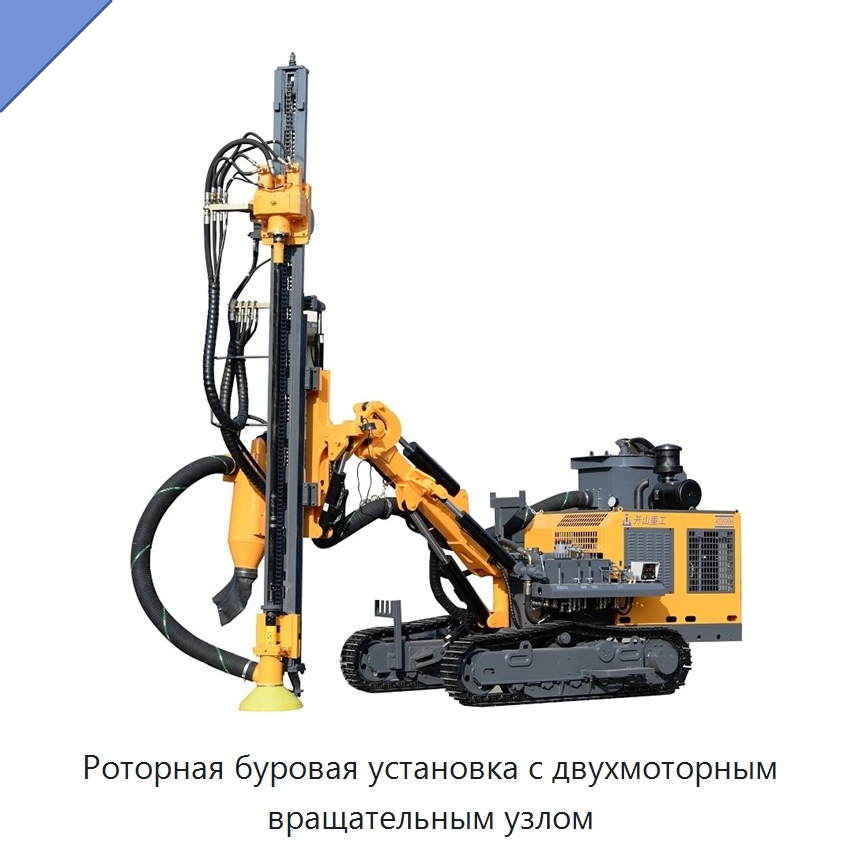

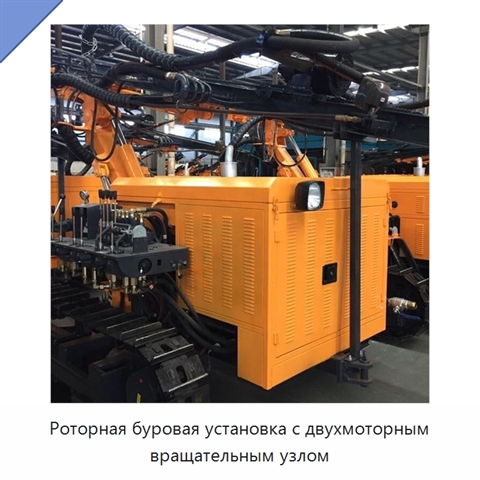

Роторная буровая установка с двухмоторным вращательным узлом

Конструкция рассчитана на работу с породой твёрдостью f=6–20; глубина бурения достигает 25 м при диаметре отверстия 80–125 мм. Вращательный узел развивает скорость 0–107 об/мин и крутящий момент 2000 Н·м, а подъёмное усилие составляет 17000 Н. Подача выполняется масляным цилиндром и цепью с ходом 3000 мм. Гусеничная ходовая часть имеет полный привод и плунжерный ходовой двигатель; скорость передвижения составляет 0–2,0 км/ч, преодолеваемый уклон — 30°, дорожный просвет — 320 мм. Габариты равны 5400×2200×2050 мм. Оптимизированная гидравлическая система связана с механизмами подачи и подъёма, а гидроцилиндр подъёмной стрелы обеспечивает работу в крайнем положении. Усиленный профилированный корпус повышает прочность и жёсткость, дополнительное кольцо облегчает погрузку и подъём. Четырёхцилиндровый двигатель соответствует требованиям к выбросам; мощность составляет 58 кВт при 2200 об/мин. Рабочее давление воздуха находится в диапазоне 1,0–2,4 МПа, расход — 12–24 м³/мин.
