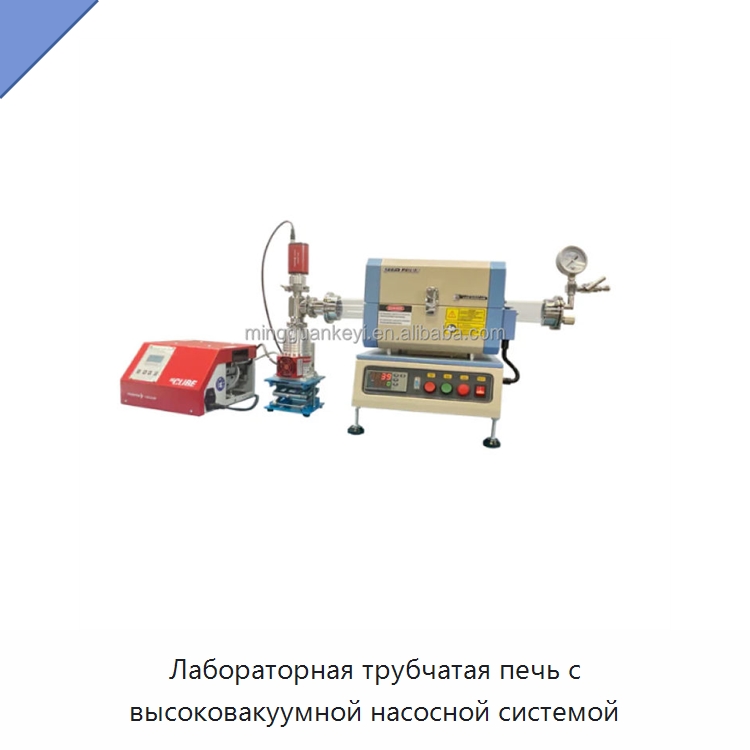

Лабораторная трубчатая печь с высоковакуумной насосной системой

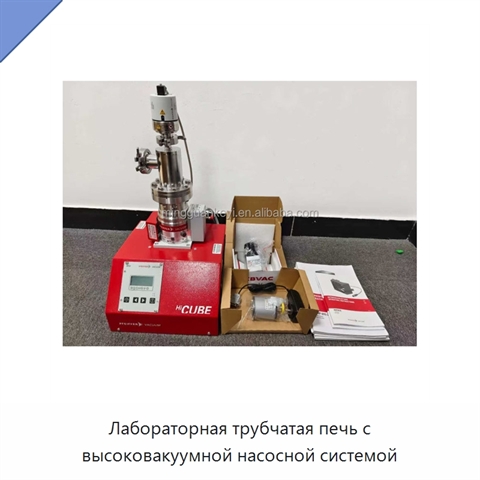

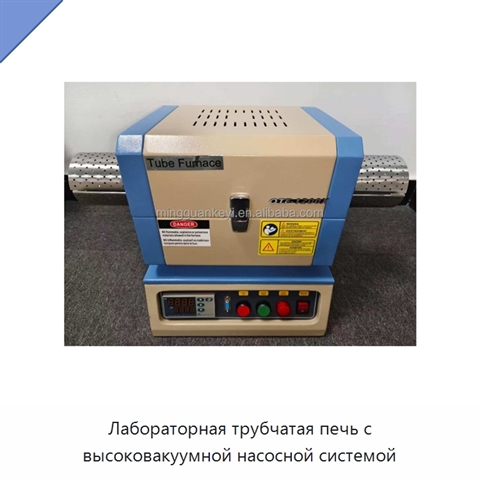

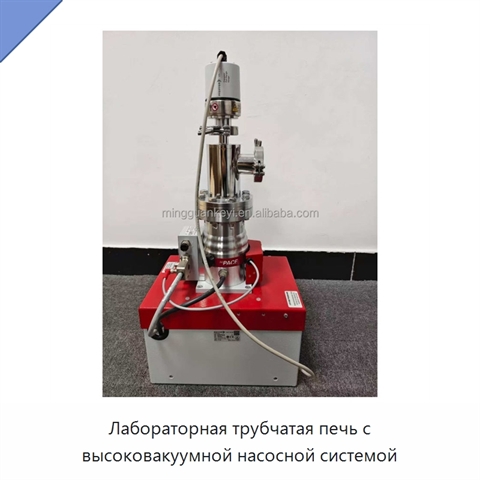

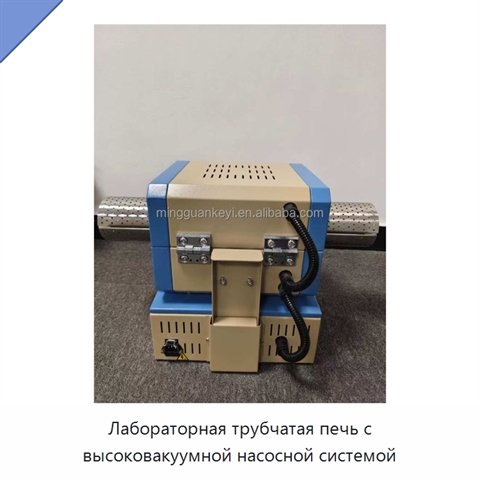

Лабораторная система объединяет трубчатую печь и вакуумную насосную станцию. Насосная станция включает диафрагменный насос предварительного разрежения и турбомолекулярный насос, вакуумметр с портом, цифровой жидкокристаллический дисплей, шаровой клапан, Т-образную вакуумную трубку, угловой высоковакуумный клапан и сильфон из нержавеющей стали с портами. Сильфон длиной 600 мм соединяется с фланцем печи, а переходник предназначен для подключения насоса к фланцу. Время запуска составляет 2 мин, рабочий диапазон — от 750 Торр до менее 7,5 × 10⁻⁸ Торр. Скорость откачки насоса предварительного разрежения равна 0,9 м³/ч при 50 Гц и 1,0 м³/ч при 60 Гц. Турбомолекулярный насос имеет скорость откачки 33 л/с для азота, 39 л/с для гелия, 32 л/с для водорода и 33 л/с для аргона. Максимальный ток составляет 4 А, универсальное сетевое напряжение — 90–132 и 185–265 В, масса насосной станции — 15 кг. Трубчатая печь выполнена в разъемной конструкции с прочным стальным корпусом и волокнистой теплоизоляцией. Максимальная температура составляет 1200 °C при работе менее 1 ч и 1100 °C при непрерывном нагреве; скорость нагрева не превышает 10 °C/мин. Рабочая трубка изготовлена из кварца и имеет размеры 50 × 43 × 450 мм по наружному диаметру, внутреннему диаметру и длине. Общая длина зоны нагрева составляет 200 мм, постоянная температурная зона — 60 мм при 900 °C. В комплект входят два тепловых блока, устанавливаемые внутри трубки. Регулятор температуры использует ПИД-управление и автоматическую настройку, поддерживает 30 программируемых сегментов для нагрева, охлаждения и выдержки, оснащен защитой от перегрева, обрыва термопары и превышения температуры, а также аварийной сигнализацией; точность регулирования составляет ±1 °C. Потребляемая мощность печи — 1,75 кВт. На вакуумном фланце установлен коррозионностойкий емкостный мембранный вакуумметр с диапазоном измерения 10⁻⁵–1000 Торр, предназначенный также для измерения давления смешанных газов. Двухканальная газосмесительная станция содержит два поплавковых расходомера с диапазоном 16–100 мл/мин и три механических манометра смесительного бака с диапазоном −0,1–0,15 МПа и ценой деления 0,01 МПа. На задней панели предусмотрены игольчатые вакуумные клапаны и три трубных фитинга для трубы диаметром 6,35 мм из нейлона или нержавеющей стали. В комплект вакуумных соединений входят соединитель трубки диаметром 6,35 мм и два быстрозажимных хомута. Размеры печи составляют 340 × 300 × 400 мм, вакуумного насоса — 440 × 160 × 300 мм, газосмесительной станции — 340 × 300 × 180 мм. ^*

*) Описание оборудования представлено в авторской редакции иностранного производителя. Наши инженеры уже включили техническую и эстетическую редактуру описания в рабочий план. Мы в ближайшее время уточним терминологию и характеристики, перепроверим технические детали и доработаем текст так, чтобы описание ЭЛХ-49(9Д) закрывало большинство вопросов, а назначение, возможности и задачи оборудования стали понятны каждому. Не хотите ждать? Задайте вопрос прямо сейчас.
