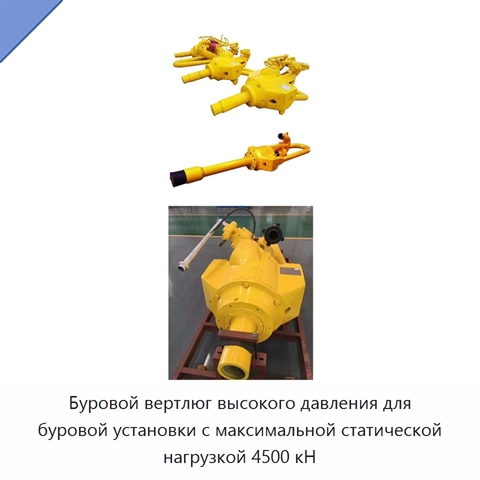

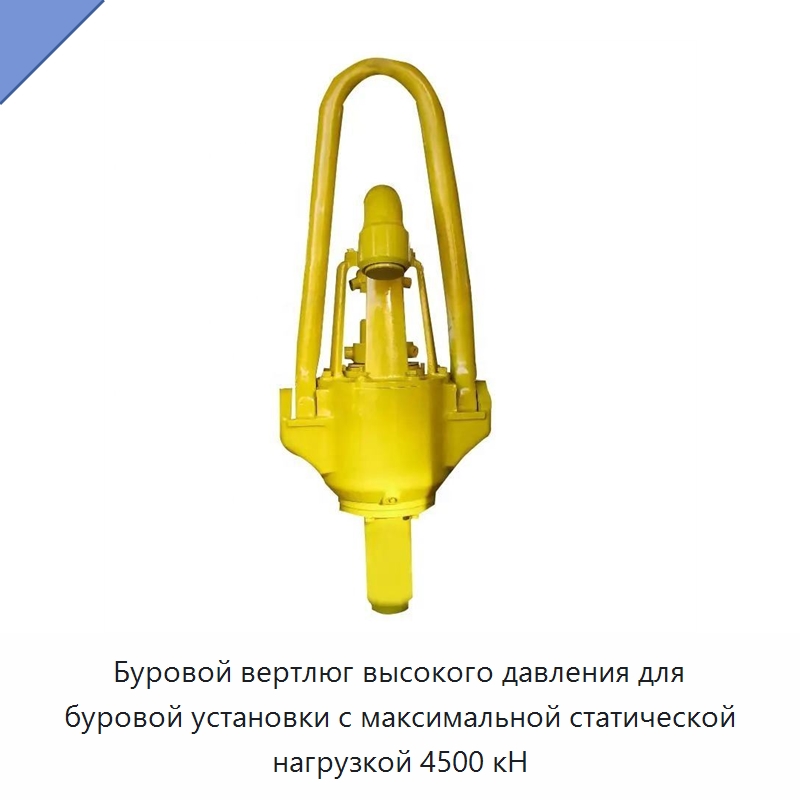

Буровой вертлюг высокого давления для буровой установки с максимальной статической нагрузкой 4500 кН

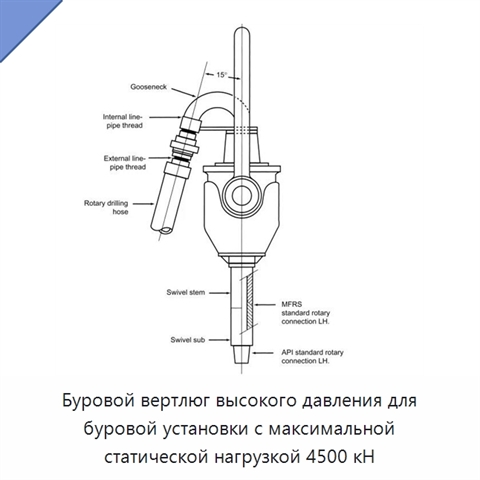

Буровой вертлюг соединяет системы вращения и циркуляции буровой установки и подвешивается под крюком. Верхний конец соединяется с буровым рукавом, а нижний — с ведущей трубой. Конструкция удерживает бурильную колонну, обеспечивает её устойчивое вращение и формирует канал для циркуляции бурового раствора под высоким давлением. Уплотнение выполнено по динамически и статически сбалансированной композитной схеме с кольцами из политетрафторэтилена (PTFE) и составными уплотнительными элементами. Центральная труба имеет трёхзаходную резьбу для компенсации уплотнения при обратной прокачке; утечка бурового раствора не превышает 0,1 %, а ресурс уплотнения увеличен на 60 % по сравнению с традиционными конструкциями. Корпус изготовлен методом цельной сварки и прошёл дефектоскопию. Поверхность защищена антикоррозионным покрытием на основе эпоксидной смолы и цинконаполненного грунта, устойчивым к воздействию бурового раствора и соляного тумана. Центральная труба изготовлена из легированной стали и подвергнута закалке с отпуском. Двухрядный упорно-радиальный шариковый подшипник выдерживает вибрационные и ударные нагрузки при бурении; изделие прошло испытание ударной нагрузкой. Промывочное и сальниковое устройство выполнено во встроенной коробчатой конструкции, поэтому уплотнения заменяются без полной разборки корпуса менее чем за 40 минут. Специальные порты для смазки повышают эффективность заполнения консистентной смазкой на 50 %. Вертлюг соответствует стандартам API 8 А и SY/T5530 и совместим с соединениями водяного рукава API 4LP.
