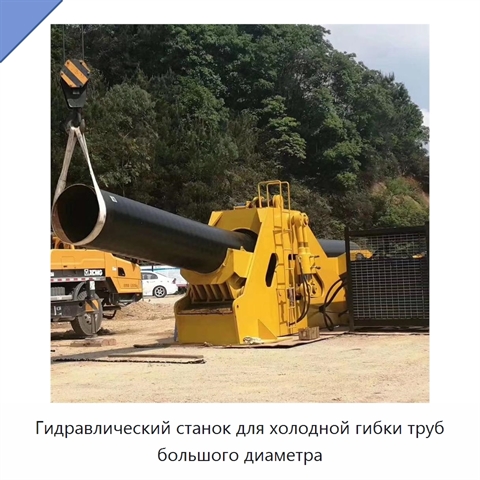

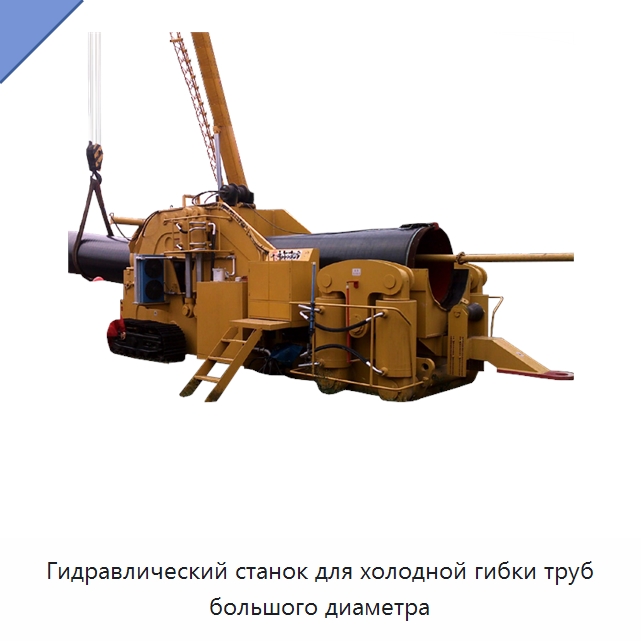

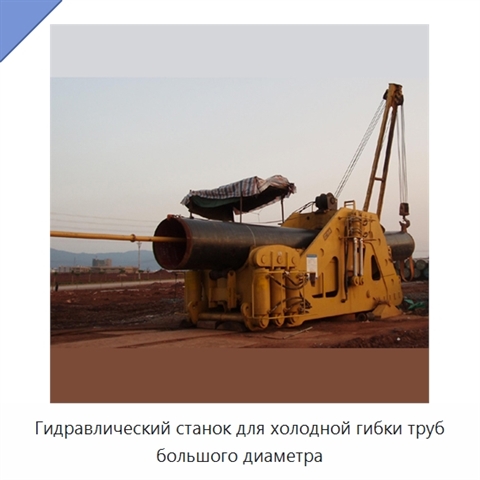

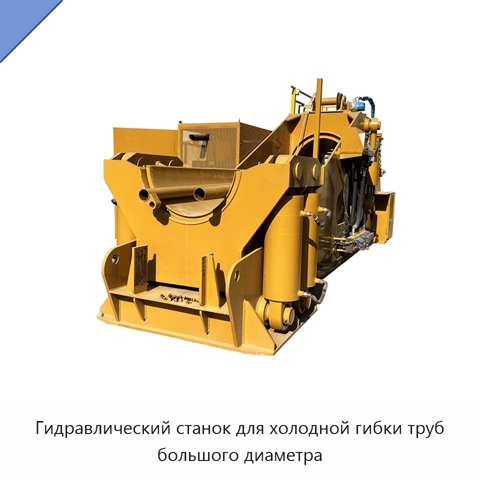

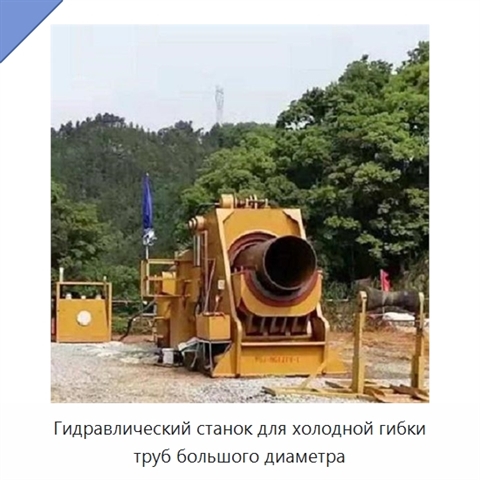

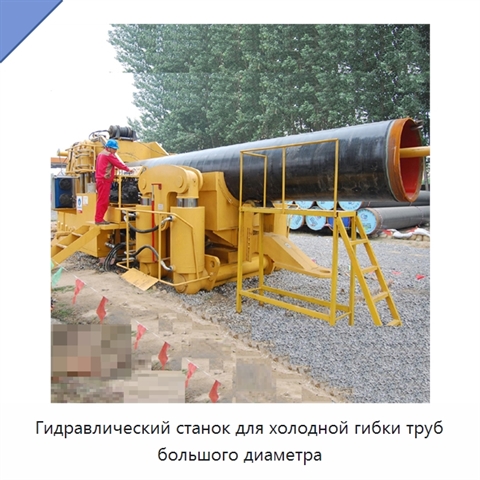

Гидравлический станок для холодной гибки труб большого диаметра

Гидравлический станок выполняет холодную гибку труб большого диаметра в полевых условиях. Диапазоны гибки для разных исполнений составляют 152,4–508 мм, 406,4–762 мм, 508–812,8 мм, 711,2–1016 мм, 914,4–1219,2 мм и 1219,2–1422,4 мм. Оборудование предназначено для гибки резьбовых, прямых и бесшовных труб, а также стальных труб с внутренним антикоррозионным слоем или наружным полиэтиленовым антикоррозионным покрытием без повреждения защитного слоя. Рабочая температура составляет от −30 до +50 °C. Оправка имеет полностью гидравлическое управление, двухугловую стальную клиновую конструкцию и наружный мягкий элемент, защищающий внутренний антикоррозионный слой трубы. Клиновая поверхность и гидравлический привод обеспечивают быстрый подъём оправки, а вспомогательный гидромотор обеспечивает её плавное перемещение внутри трубы. Ходовая часть оправки герметизирована и смазана, поэтому не требует обслуживания; после длительного хранения станок можно использовать сразу без дополнительных работ по техническому обслуживанию. Модульная конструкция предусматривает отдельную силовую станцию, соединяемую с основной машиной быстроразъёмным устройством. Силовая станция включает двигатель, гидравлический насос и гидромотор. В разных исполнениях мощность двигателя составляет 46, 77, 118, 132 или 160 кВт. Радиатор силовой станции имеет теплоотдачу, вдвое превышающую теплоотдачу обычного радиатора, а датчик температуры обеспечивает автоматическое регулирование. Система предварительного нагрева использует тепло двигателя для ускоренного нагрева гидравлического масла при низкой температуре. На гидравлическом баке установлены всасывающий и возвратный фильтры с предупреждением о необходимости очистки или замены фильтрующего элемента. Управляющий клапан имеет расход около 400 л/мин. Рабочий ход гидроцилиндра рассчитан для повышения скорости гибки; теоретические испытания показывают сокращение времени примерно на 10% при выполнении изгиба примерно на 10°. Оправка укорочена и облегчена, что снижает её общую массу и увеличивает срок службы ходового механизма.
