Артикул: 409-788
Модель: ХФУ-51(5Е)
Секция: Дополнительная

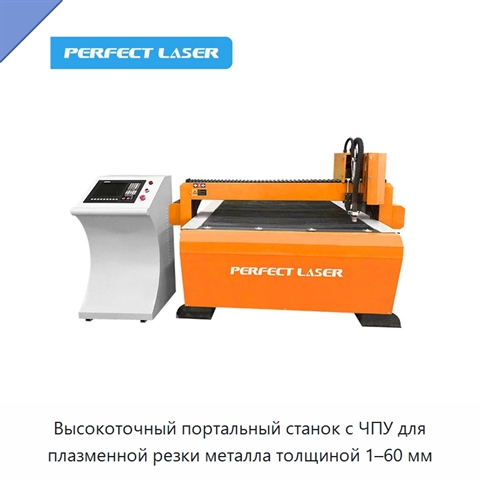

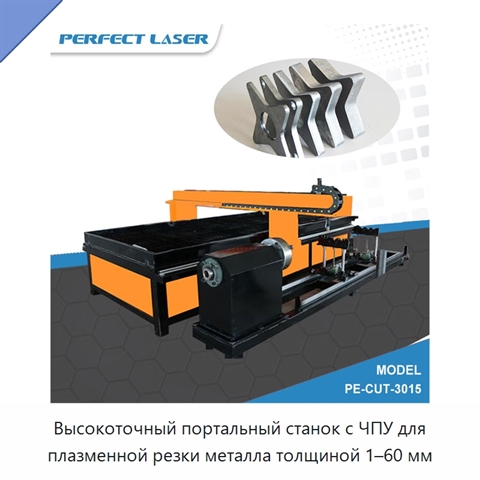

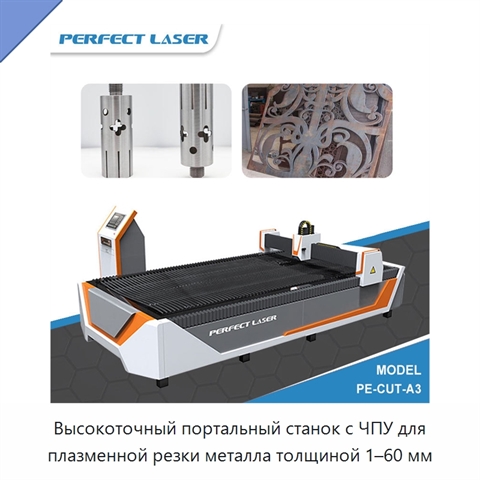

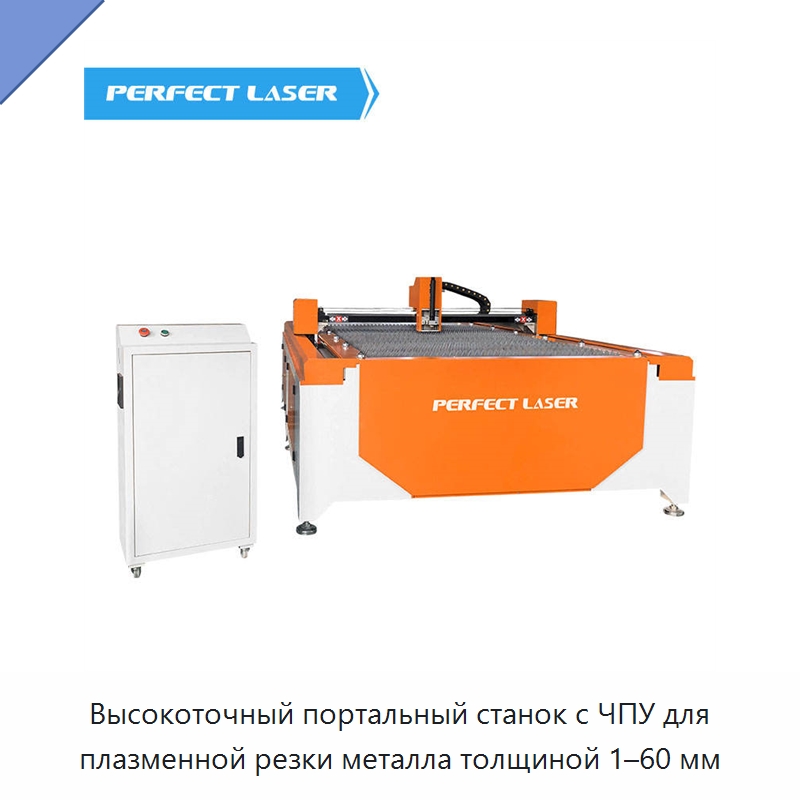

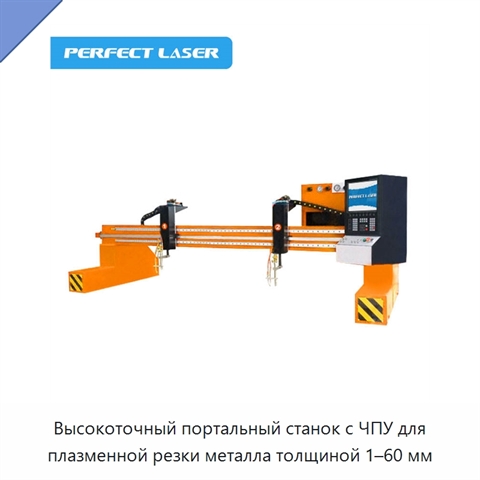

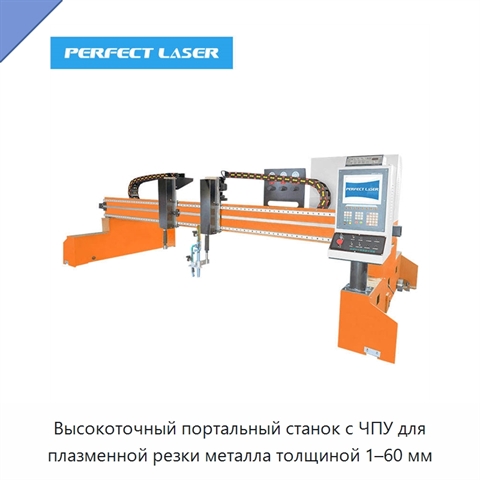

Высокоточный портальный станок с ЧПУ для плазменной резки металла толщиной 1–60 мм
Станок выполнен по портальной схеме с плоской станиной. В его состав входят станина, система числового программного управления и источник плазменного питания; источник питания является опциональным оснащением, а его мощность выбирается в соответствии с рабочими требованиями. После сварки станина проходит обработку вибрационным старением для снятия внутренних напряжений, что помогает сохранять форму без деформации при длительной эксплуатации. В механической передаче применяются подшипники качения и прецизионно обработанные шестерни, входящие в зацепление с зубчатой рейкой. Планетарная редукторная система имеет погрешность на входе и выходе 16 угловых минут. В горизонтальной и вертикальной зубчатых передачах предусмотрена автоматическая компенсация зазора, обеспечивающая точную передачу команд системе перемещения. Концевая балка оснащена вертикальной направляющей с автоматическим зажимным механизмом без эксцентриковой конструкции. Съёмный силовой направляющий механизм обеспечивает плавное перемещение по направляющей без чрезмерно сильного или слабого прижима колеса. Также предусмотрена автоматическая регулировка высоты резака.
Задать вопрос Искать на Baidu
Какую задачу решает портальный плазменный станок с ЧПУ
Плазменный станок с ЧПУ применяют для точной резки листовых заготовок из алюминия, углеродистой и низкоуглеродистой стали, а также цветных металлов.
Характеристики ХФУ-51(5Е)
Модель (по базе 91Т)ХФУ-51(5Е)
Основные компонентыподшипник, насос, шестерня, двигатель, другое
Ключевые преимуществавысокая точность
Отчёт об испытаниях оборудованиясертификат CE предоставлен
Тип двигателясерводвигатель
Напряжение220 В/380 В
Портальный плазменный станок с ЧПУ - гибкость поставки.
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ХФУ-51(5Е) под условия применения (на базе производителя-оригинала или нашего завода в России).
Каждый проект по-своему уникален, и мы это понимаем. Именно поэтому по запросу мы можем обсудить корректировку технических характеристик, типоразмеров и комплектации ХФУ-51(5Е) под условия применения (на базе производителя-оригинала или нашего завода в России).
Дата последней проверки актуальности информации: 21.09.26
Производитель и технические характеристики подтверждены.
Люди, которые искали Портальный плазменный станок с ЧПУ, также смотрели:
+5 фотоСкладной электрический гидравлический подъёмный стол-тележка с ножничным механизмом, аккумулятором и стальной конструкцией, грузоподъёмность 300 кг
Модель: БПИ-71(9Г)
Преодолеваемый уклон составляет 0,45. Дорожный просвет равен 180 мм. Подъём и опускание выполняются за 20/17 с соответственно. Колёсная база составляет 760 мм.

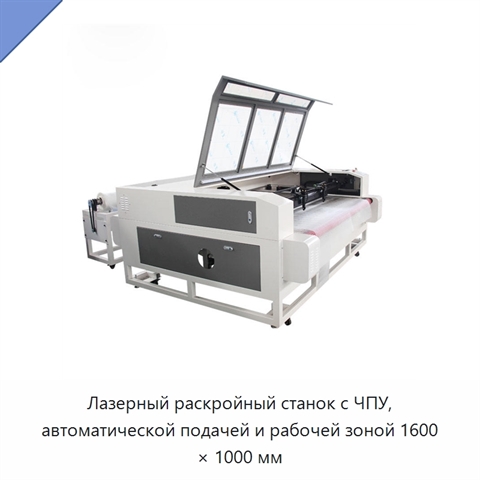

+3 фотоЛазерный раскройный станок с ЧПУ, автоматической подачей и рабочей зоной 1600 × 1000 мм
Модель: КВЮ-11(7С)
Лазерный раскройный станок с ЧПУ оснащён автоматической подачей и конвейерным столом для непрерывной обработки рулонных материалов в рабочей зоне 1600 × 1000 мм. Роликовая подающая платформа и гусеничное полотно из нержавеющей стали обеспечивают перемещение материалов различной толщины. Трёхосевая п

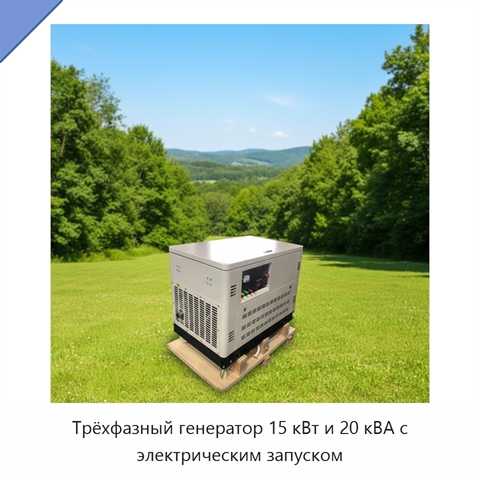

+3 фотоТрёхфазный генератор 15 кВт и 20 кВА с электрическим запуском
