Синхронная гидравлическая система подъема и опускания грузов на стальных канатах

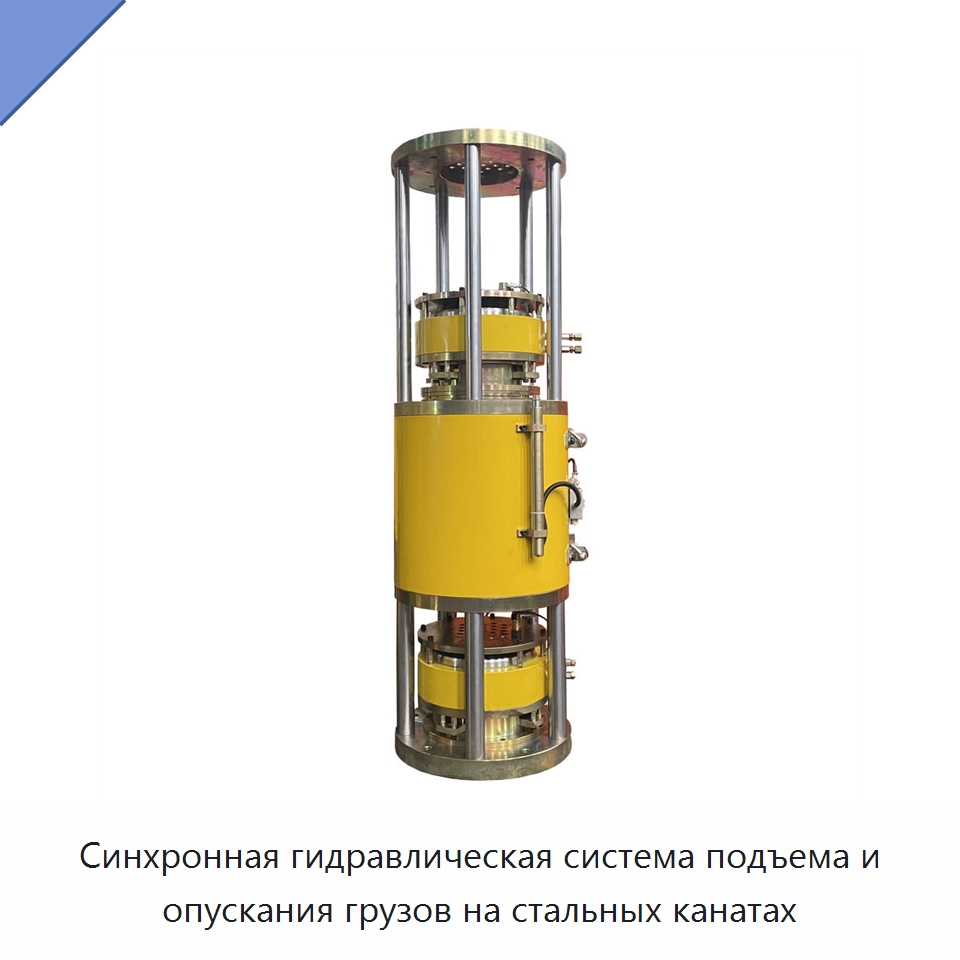

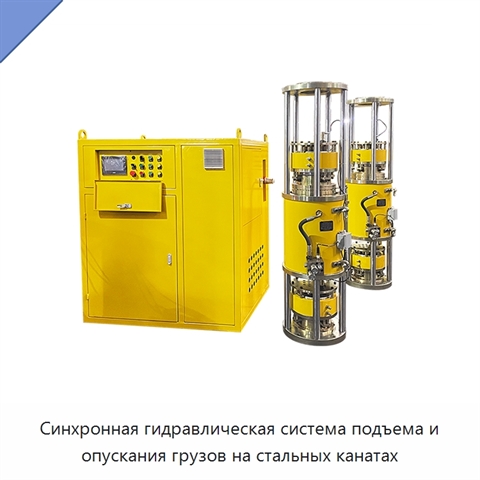

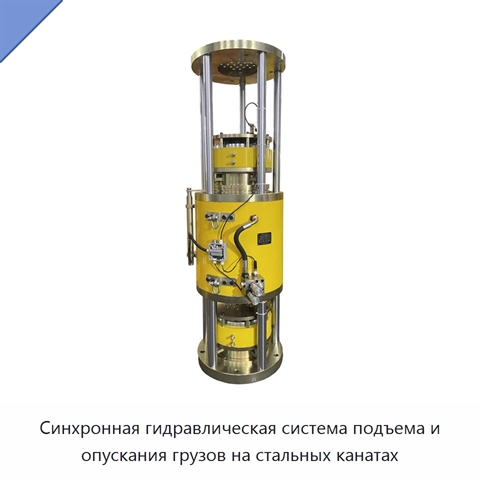

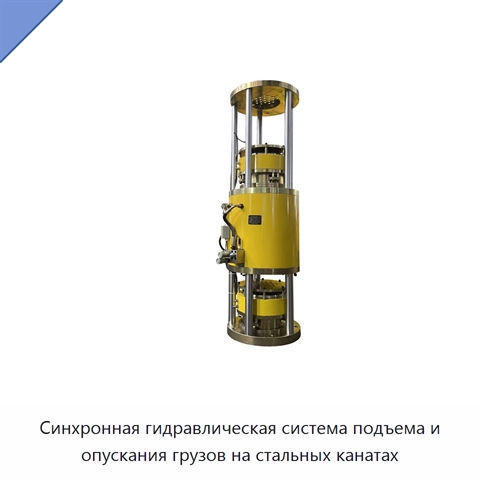

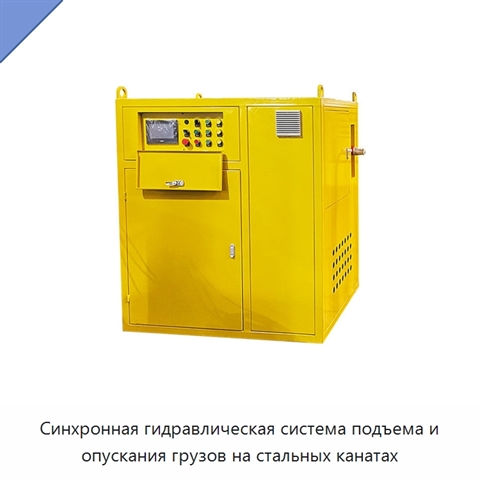

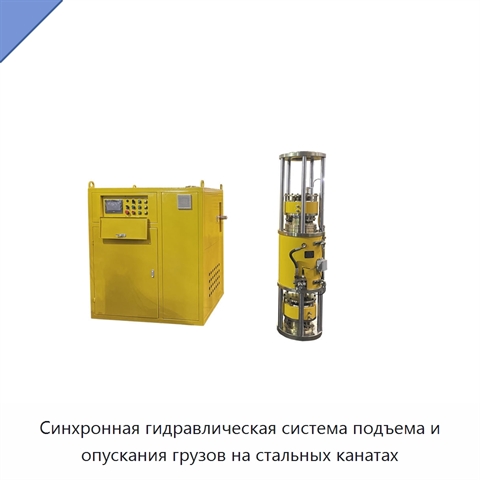

Синхронная гидравлическая подъемная система обеспечивает подъем и опускание тяжелых объектов с передачей усилия через несущие стальные канаты. Управление выполняется компьютерным блоком, а источником усилия служит гидравлическое масло высокого давления. Поршень домкрата с центральным проходным отверстием совершает возвратно-поступательное движение вдоль проходящего через него стального каната. Верхний зажимной механизм соединен с верхним концом штока поршня, а нижний — с нижней частью корпуса домкрата. Попеременное переключение нагрузки между зажимными механизмами обеспечивает перемещение груза. Верхний анкер снабжен самоблокировкой при обратном ходе. При отказе подъемного домкрата удерживаемый элемент не падает и может длительное время оставаться зафиксированным в любой позиции. Количество домкратов выбирается с учетом массы поднимаемой конструкции. Каждая гидравлическая насосная станция и соответствующий домкрат подключаются по сети к системе управления как самостоятельный узел. При наличии подходящих несущих точек высота и диапазон подъема не ограничиваются. Функция тонкой регулировки с точностью до миллиметра позволяет выполнять точное вертикальное позиционирование груза в подвешенном состоянии. Небольшие размеры, малая масса и высокая несущая способность оборудования позволяют поднимать крупнотоннажные конструкции в ограниченном пространстве и внутри помещений. Диапазон исполнений системы составляет 50–700 т. Для насосных станций предусмотрено номинальное давление 31,5 МПа и варианты номинальной подачи 18 л/мин, 2×12 л/мин или 2×24 л/мин. Рабочей средой служит противоизносное гидравлическое масло № 32 зимой и № 46 летом. Диапазон измерения датчика давления составляет 0–70 МПа при точности 0,3 % полной шкалы. Перемещение домкрата измеряется в диапазоне 0–275 мм с разрешением 0,1 мм и точностью 0,5 % полной шкалы. Каждая насосная станция управляет двумя подъемными домкратами.

Наименование производителя

Lingqiao Prestressed Post-Tension to Achieve Heavy Lifting or Lowering of Steel Strand Intelligent Synchronous Lifting System
