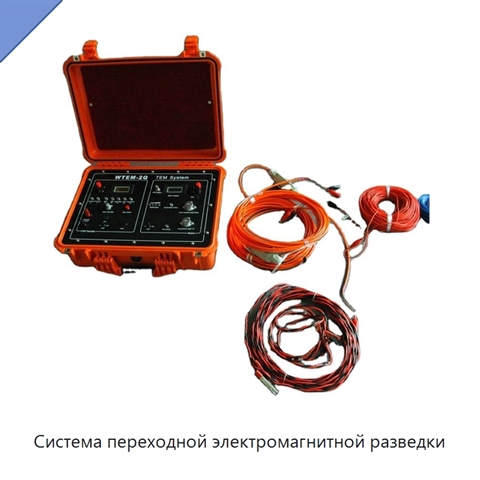

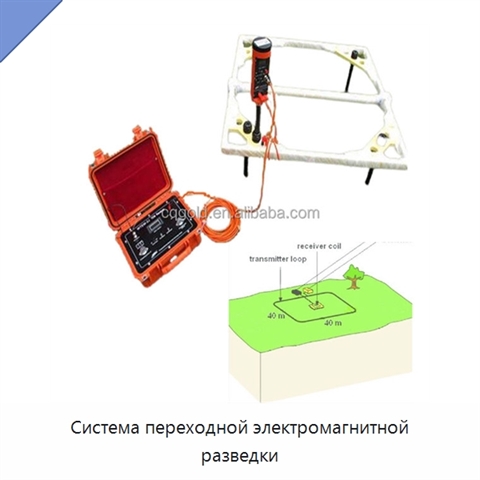

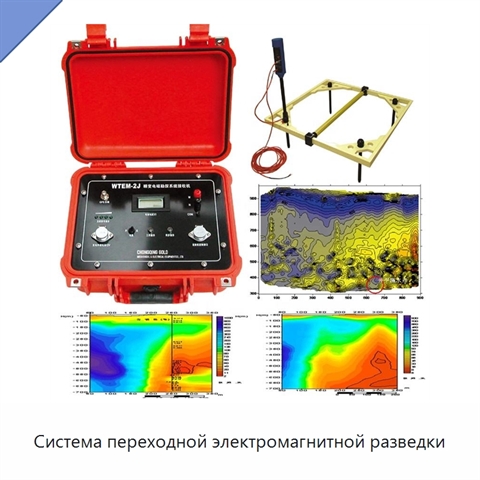

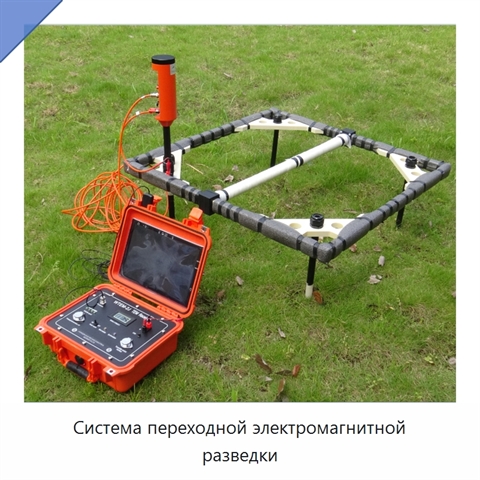

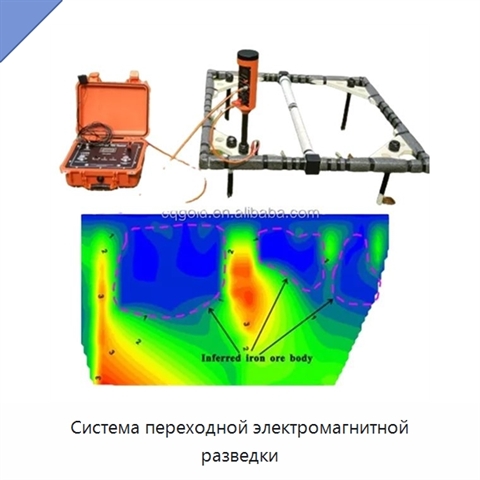

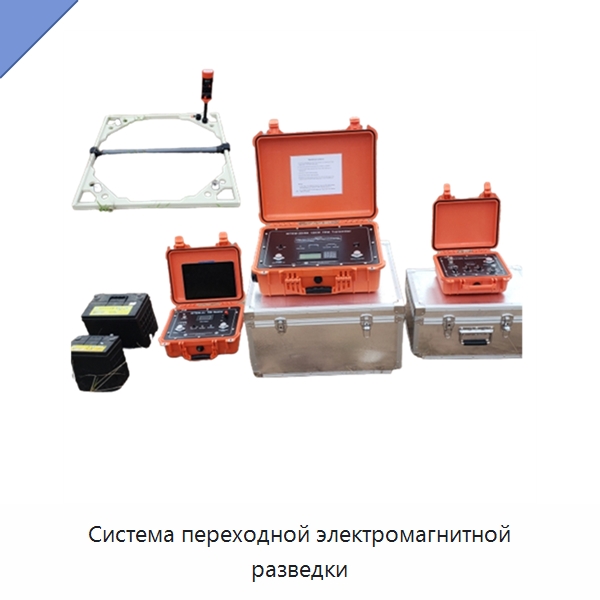

Система переходной электромагнитной разведки

Система переходной электромагнитной разведки объединяет приемник с передатчиками большой и малой мощности для глубинных и неглубоких исследований. Оборудование отличается малой массой и низким энергопотреблением. Усовершенствованная схема питания и усиленная герметичная механическая конструкция обеспечивают высокую надежность; программно управляемый аппаратный фильтр, точная частота электросети 50 или 60 Гц и накопление данных повышают помехоустойчивость. Для синхронизации предусмотрен кабельный режим, обеспечивающий быструю синхронизацию и простое управление. Многоканальный приемный блок поддерживает линейное или логарифмическое распределение каналов и настройку их количества оператором. Высокоточный кварцевый генератор обеспечивает стабильную и точную временную привязку к глубине, а окно выборки отображает строение недр. Интерфейс на базе КПК позволяет на месте настраивать параметры, управлять выборкой, отображать и сохранять данные, а также строить графики; предусмотрена беспроводная связь. Передатчики оснащены быстродействующим выключателем. При соединении катушек время отключения изменяется в зависимости от передающего тока и передающей катушки; минимальное время отключения составляет 1,2 мкс при чисто резистивной нагрузке. Напряжение постоянного тока составляет 4–360 В, номинальная выходная мощность — 10 кВт, максимальное выходное напряжение — 360 В, максимальный выходной ток — 50 А в непрерывном и 70 А в импульсном режиме. Диапазон частот составляет 1,25–125 Гц и включает 8 частотных точек; доступны две формы выходного сигнала: режим 0 и режим 1.

Наименование производителя

Loop Current TEM Resistivity Sounding Time Domain Electromagnetic Land Survey for Deep Water and Mineral Exploration, Surface EM Sounding Instrument Transient Electromagnetic Survey Equipment for Mineral Exploration
