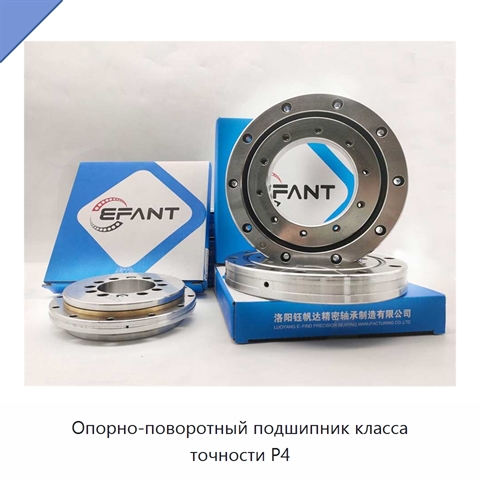

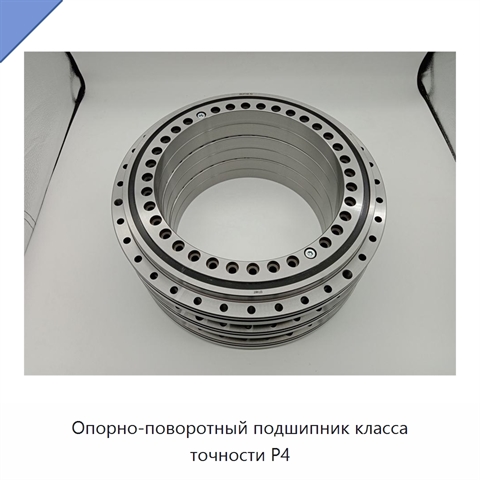

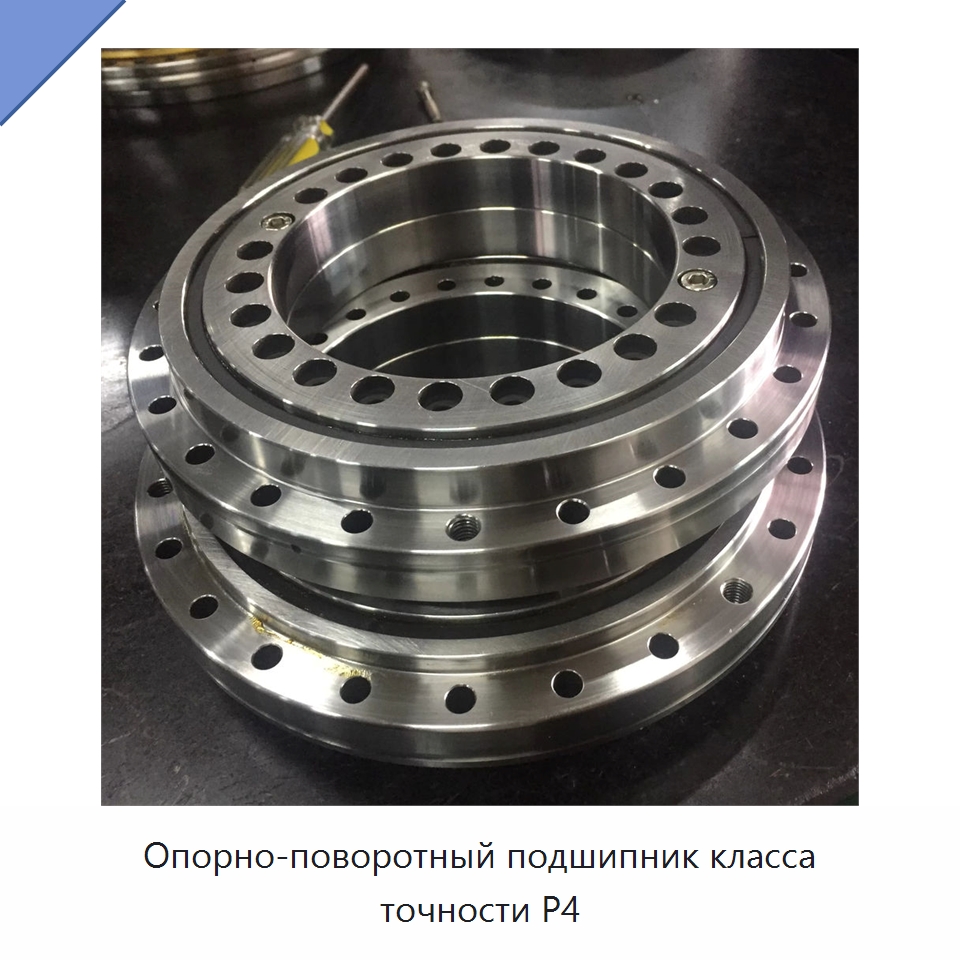

Опорно-поворотный подшипник класса точности P4

Name: Опорно-поворотный подшипник класса точности P4
SKU: 208-617

Конструкция сочетает осевой и радиальный цилиндрические роликовые узлы, фиксируемые двусторонним упорным и радиально-направляющим подшипниками. Она воспринимает радиальную нагрузку, осевые нагрузки в обоих направлениях и опрокидывающие моменты без зазора. Для перевозки и фиксации к двум кольцам крепятся два или три симметрично расположенных винта, предотвращающие столкновение роликов с кольцами и связанное с ним снижение точности. Подшипник рассчитан на очень высокую частоту вращения, имеет низкое трение и высокую жёсткость при наклоне. Базовая динамическая грузоподъёмность при осевой нагрузке составляет 76 кН, статическая — 315 кН. Момент трения равен 2 Н·м, предельная частота вращения при пластичной смазке — 2400 об/мин, масса — 6 кг. Основные габаритные размеры составляют 120 × 210 × 40 мм.

Наименование производителя

Luoyang Factory CNC Rotary Table Slewing Bearings P4 Precision GCr15 ZKLDF120 Rotating Ring Turntable Bearing

Задать вопрос Искать на Baidu

Какую задачу решает опорно-поворотный подшипник

Опорно-поворотный подшипник применяется в подшипниковых узлах поворотных столов и хонинговальных головок измерительного и испытательного оборудования.

Передача движения

Характеристики ХЭП-97(9Х)

Модель (по базе 91Т)ХЭП-97(9Х)

Особенностиперекрёстные ролики

Варианты зубчатого венцабез зубчатого венца

Тип уплотненийуплотнённый

Типопорно-поворотный подшипник

Опорно-поворотный подшипник - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХЭП-97(9Х) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата актуализации информации: 17.08.26

Производитель и параметры оборудования проверены.
