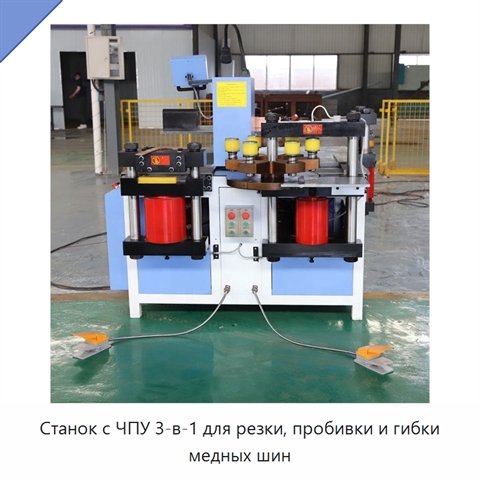

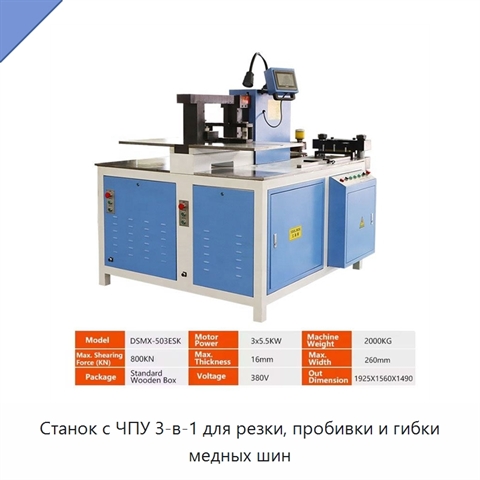

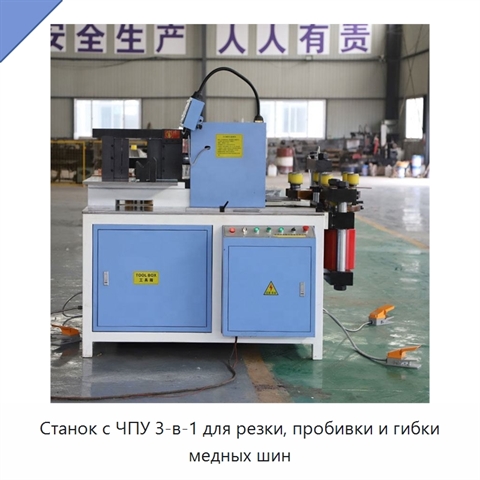

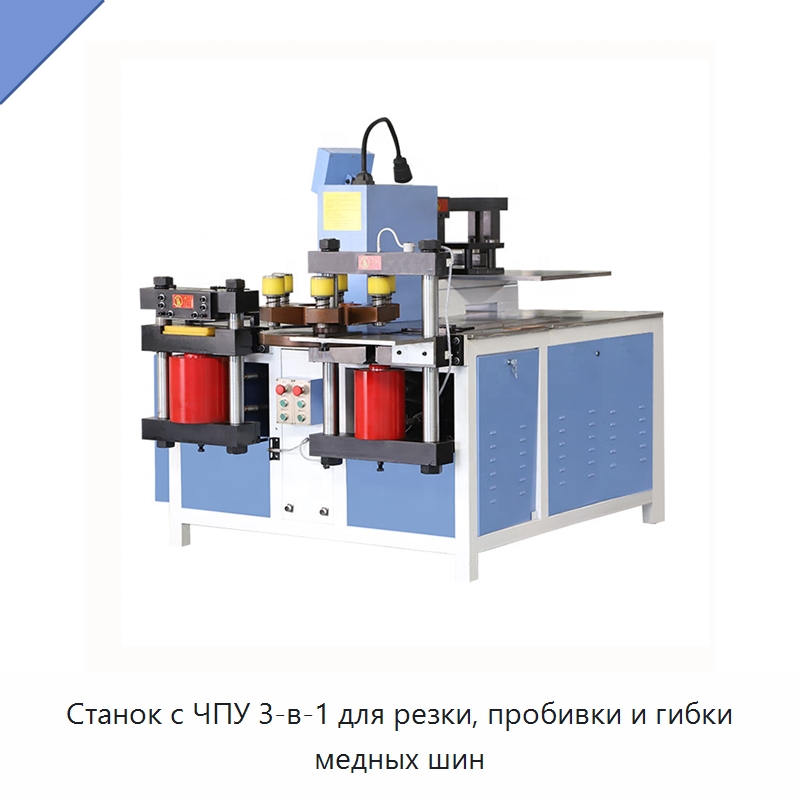

Станок с ЧПУ 3-в-1 для резки, пробивки и гибки медных шин

Станок предназначен для обработки медных шин резкой, пробивкой и различными видами гибки. Рабочие операции включают плоскую, вертикальную, U-образную и скручивающую гибку, выравнивание, нанесение рельефного рисунка и снятие фаски. Пробивной узел развивает усилие до 500 кН и выполняет отверстия диаметром Ø4,3–Ø36 мм. Усилие гибки достигает 800 кН; для вертикальной гибки предусмотрена обработка заготовок толщиной до 10 мм и шириной до 100 мм, а для скручивающей гибки — толщиной до 16 мм и шириной до 260 мм. Режущий узел выполнен по двухстоечной схеме и формирует ровный рез без отходов, заусенцев и смятия углов. Гибочный узел размещён на отдельном рабочем столе, а три обрабатывающих узла могут работать одновременно без взаимного влияния. Переход между плоской и вертикальной гибкой выполняется заменой штампа. Пробивной узел изготовлен из чугуна с шаровидным графитом и оснащён цельной зубчатой шестипозиционной револьверной головкой, обеспечивающей хороший обзор, точное позиционирование и пробивку без смещения; частая замена штампа не требуется. Система ЧПУ с ПЛК оснащена цветным сенсорным экраном, позволяет сохранять параметры гибки и автоматически запускать обработку после ввода толщины и ширины медной шины. Данные сохраняются при отключении питания. Интерфейс поддерживает английский, испанский, португальский и русский языки. Мощность составляет 3 × 5,5 кВт, габаритные размеры — 1925 × 1560 × 1490, точность гибки — ±1°, повторной гибки — ±0,3°.
