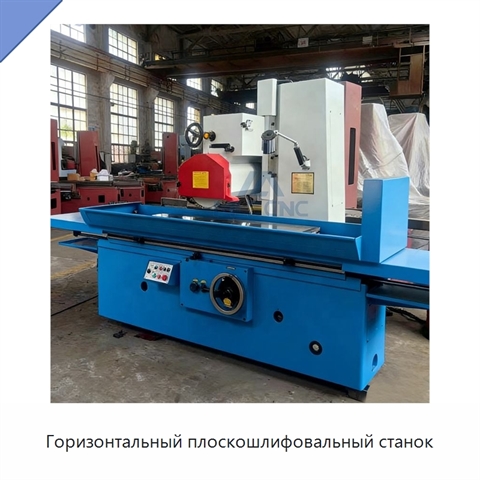

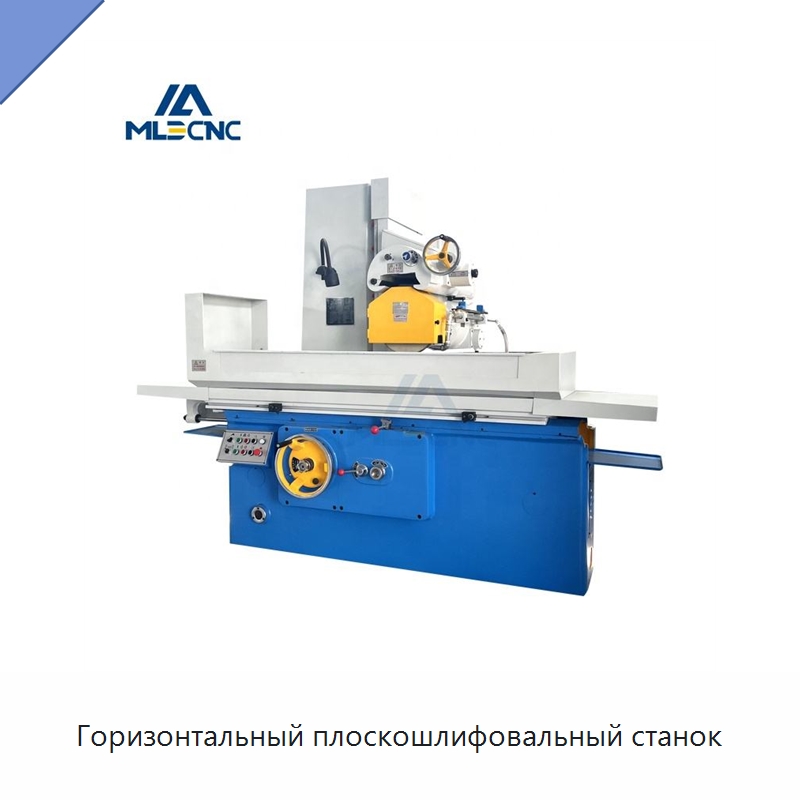

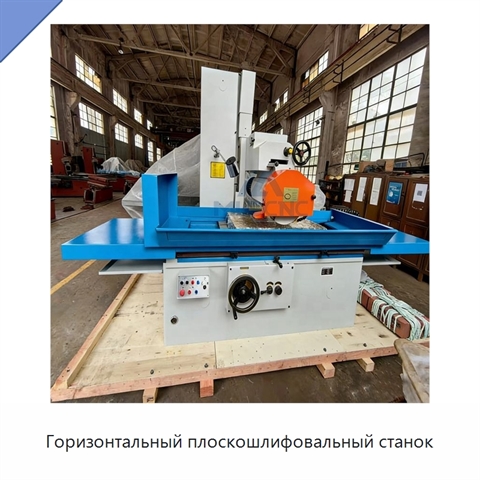

Горизонтальный плоскошлифовальный станок

Конструкция плоскошлифовального станка отличается жесткостью; для направляющих применены прецизионная пластиковая поверхность и точное шабрение. Размеры рабочего стола составляют 1000×320, 1600×320 или 2000×320 мм, максимальное продольное перемещение — 1100, 1700 или 2100 мм. Расстояние от оси шпинделя до поверхности стола равно 570 мм. Шлифовальная головка перемещается поперечно на 350 мм и вертикально на 400 мм. При ручном подъеме одно деление маховика соответствует 0,01 мм, а один оборот — 1,00 мм. Шлифовальный круг размером 350×127×40 мм вращается со скоростью 1440 об/мин. Мощность двигателя шпинделя составляет 5,5 кВт; суммарная мощность двигателя для исполнений равна 9, 10 или 12 кВт, а мощность двигателя масляного насоса — 3, 4 или 5,5 кВт. В конструкции применена гидравлическая передача. Точность обработки составляет ±0,015 мм, шероховатость поверхности — Ra 0,63 мкм. В комплект входят бак для охлаждающей жидкости, электромагнитный патрон, балансировочная оправка, фланец и съемник круга, клинья и болты для выравнивания, ящик с инструментами, стандартный шлифовальный круг и рабочая лампа. Устройство для правки круга поставляется без алмазного карандаша; также предусмотрен контроллер электромагнитного патрона.
