Компактная рулонная система непрерывного нанесения для малых образцов

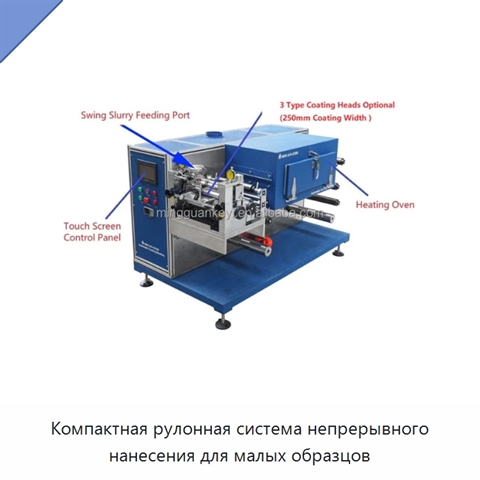

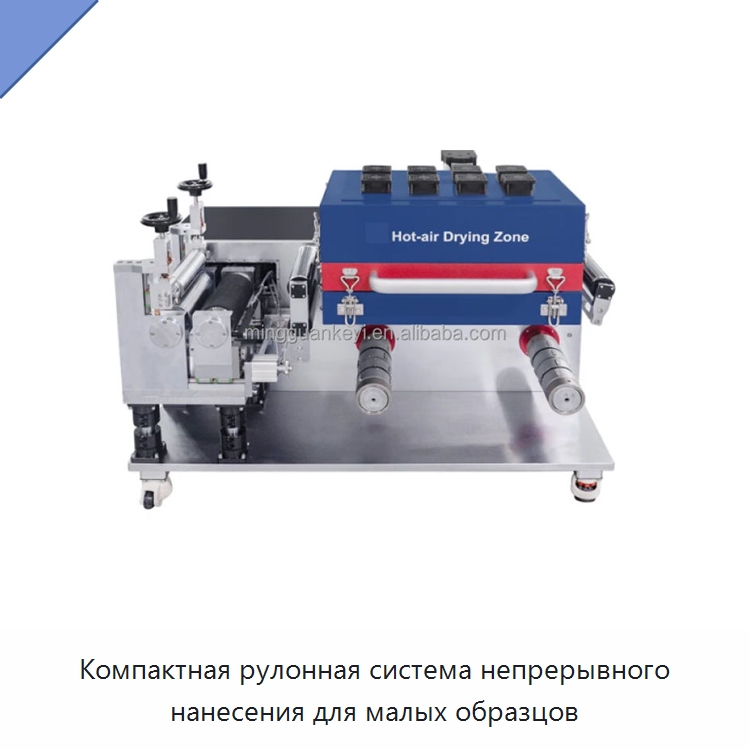

Компактная установка работает по непрерывной рулонной схеме и автоматически обрабатывает материал. Функциональная линия объединяет размотку, подачу суспензии, ракельный узел, сушильную печь и конечную намотку электрода; доступны шесть рабочих головок или их сочетаний: доктор-блейд, обратный комма-ракель (трансформируемый), микрогравюра, щелевая головка, а также щелевая головка в сочетании с доктор-блейдом или обратным комма-ракелем. Максимальная ширина наносимого слоя равна 160 мм, ширина ролика составляет 200 мм, допустимая ширина подложки — 180 мм; для доктор-блейда и обратного комма-ракеля предусмотрен диапазон 30–200 мкм в зависимости от вязкости суспензии, щелевая технология дает 5–200 мкм с учетом вязкости, скорости подачи и зазора между узлом и подложкой, а нержавеющий стальной узел рассчитан на 5–300 мкм, причем рабочая ширина формируется регулировочными прокладками. Микрогравюрный способ формирует сухую пленку толщиной 1–50 мкм, а цифровой толщиномер служит дополнительным прибором для измерения толщины листа. Скорость движения регулируется в пределах 0–200 мм/мин, механический максимум составляет 1 м/мин, а рабочий предел обычно определяется эффективностью сушки; принудительная конвекция горячим воздухом проходит в камере длиной 500 мм при максимальной температуре 130 °C, точности ±1 °C и равномерности ±3–5 °C. Размоточный и намоточный валы имеют механическую разжимную конструкцию с внутренним диаметром 75 мм, наружный диаметр ролика не превышает 200 мм. На фольге толщиной 10 мкм с наносимым слоем 100 мкм за один цикл можно получить 500 м электродного полотна.

Наименование производителя

MGSI Compact Roll Roll Coater W/ 160mm Max. Width 6 Optional Coating Heads (Combination) for Small Samples
