Волоконно-оптический североискательный гироскопический инклинометр для скважин

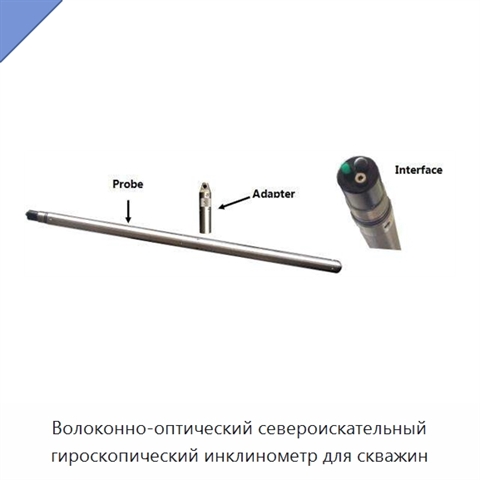

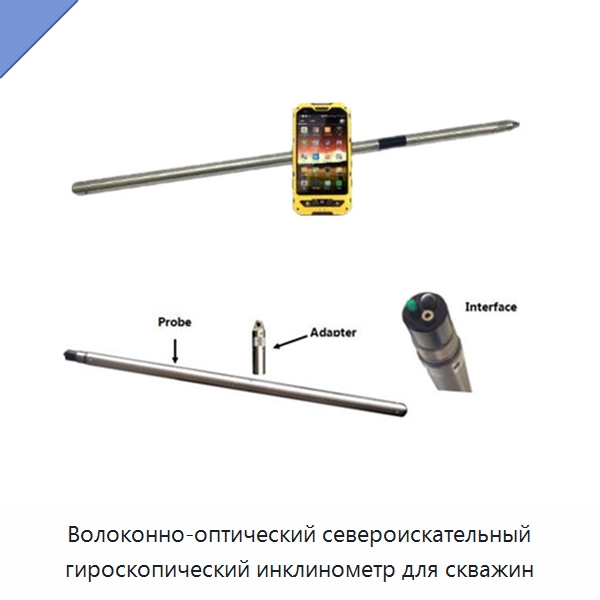

Инклинометр включает гироскопический зонд и беспроводной интеллектуальный контроллер. Зонд измеряет и собирает данные о наклоне и ориентации скважины, а контроллер задаёт параметры измерения и отображает результаты. После настройки зонд автоматически выполняет сбор и сохранение данных по заданным параметрам. По завершении каротажа контроллер считывает накопленные данные, и результат отображается на экране. Азимут определяется методом североискания по измерению высокочувствительным малошумящим гироскопом очень малой скорости вращения Земли, составляющей 15° в час; по локальной составляющей вращения рассчитывается ориентация скважины. Диапазон наклона составляет 0–50° при разрешении 0,01° и точности ±0,1°, диапазон азимута — 0–360° при разрешении 0,1° и точности ±3° при наклоне более 4°. Допустимое давление составляет 25 МПа, рабочая температура — от −10 до 55 °C. Размеры зонда — Ø40×1300 мм, масса — около 7,5 кг. Зонд работает от аккумуляторной батареи 7,4 В около 20 часов при полном заряде, контроллер — от четырёх батарей типа ААА. Время самотестирования составляет 30 секунд, продолжительность измерительной съёмки — менее 2 минут в неподвижной среде. Память рассчитана на 10 проектов.
