Артикул: 496-415 Модель: ШБЕ-72(4С) Секция: Дополнительная

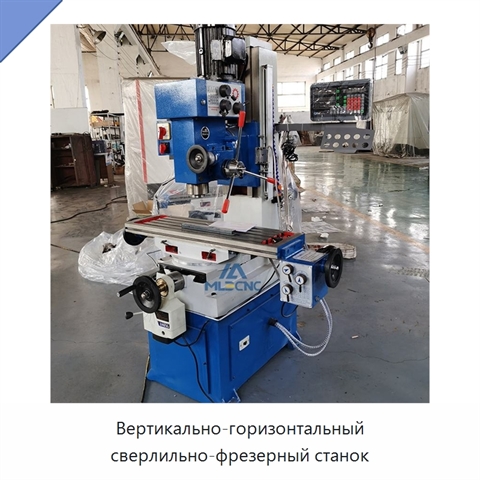

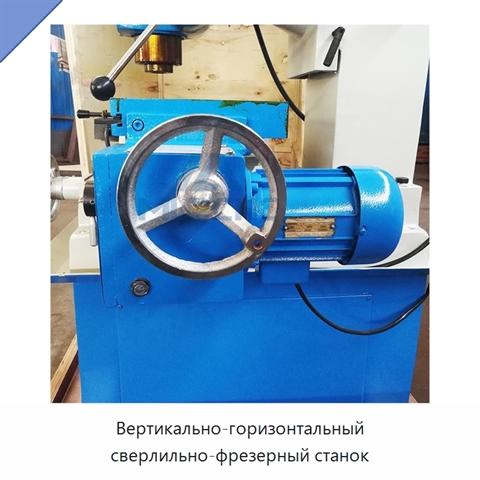

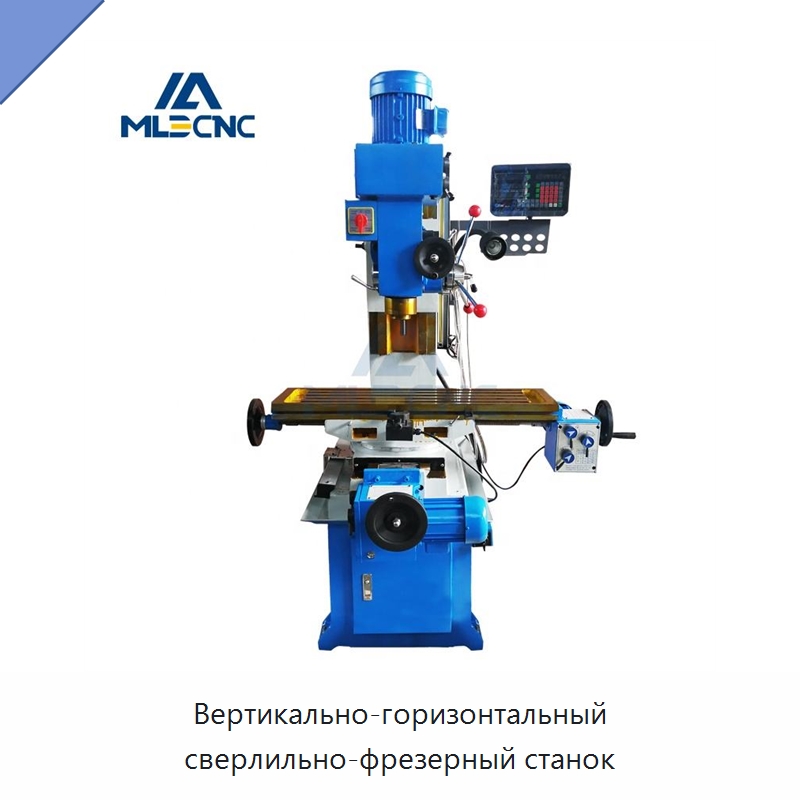

Вертикально-горизонтальный сверлильно-фрезерный станок

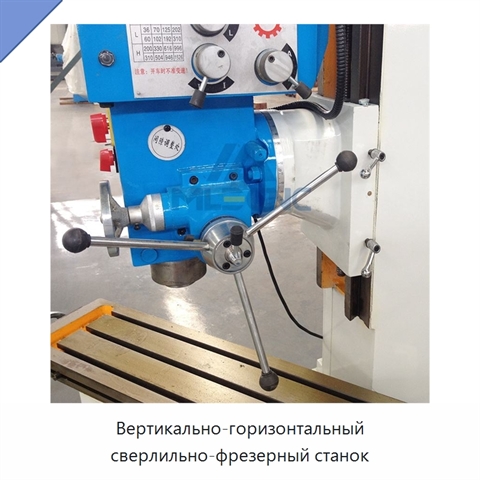

Вертикально-горизонтальный сверлильно-фрезерный станок оснащён фрезерной головкой с зубчатым приводом и зубчатой силовой подачей. Фрезерная головка поддерживает автоматические операции сверления и нарезания резьбы и поворачивается на ±45°. Рабочий стол также поворачивается на ±45°, а ручная микроподача позволяет выполнять точную настройку. Вместимость вертикального фрезерования составляет 30 мм, торцевого фрезерования — 120 мм, сверления — 50 мм, растачивания — 120 мм, нарезания резьбы — 16 мм. В набор операций также входит развертывание. Размер рабочей поверхности стола — 800×240 мм; продольное перемещение составляет 400 мм, поперечное — 220 мм. Ход шпинделя равен 150 мм, расстояние от торца шпинделя до поверхности стола составляет 40–430 мм, а от центра шпинделя до колонны — 320 мм. Частота вращения шпинделя — 230–1800 об/мин. Габаритные размеры станка — 1400×900×1500 мм, масса нетто — 560 кг. В стандартную комплектацию входят рабочая лампа, система охлаждения, фрезерный патрон, сверлильный патрон, тяга, маслосборная пластина, инструмент, ящик для инструментов и переходная втулка. Дополнительно предусмотрены силовая подача, цифровой отсчёт по трём осям, фрезерная головка с турелью, станочные тиски, делительная головка, поворотный стол и комплекты зажима.
Наименование производителяMLDCNC Mini Vertical Milling Machine MT4 Spindle for Hobby ZX50C Multi-Purpose Drilling Milling Machine 50mm Max Drilling, Mini Horizontal Zx50C Drilling and Milling Machine with MT4 Spindle Taper and Core Bearing Components, Factory Price MLD ZX50A 4-Axis Vertical MT4 Spindle 2.2kW Light Duty New Drilling Milling Machine with 1-Year Warranty for Metal, New Multifunctional Universal Vertical Drilling Milling Machine ZX50C, Medium ZX50C Horizontal Duty Manual Mill for Drilling and Milling, Horizontal Medium Duty ZX50C Drilling and Milling Machine, Swivel Head Drilling Milling Machine ZX50c Knee Type Mill Drill, Small Drilling and Milling Machine Zx50C With Low Price
Задать вопрос Искать на Baidu

Какую задачу решает сверлильно-фрезерный станок

Сверлильно-фрезерный станок используют для механической обработки металлических заготовок.
Сверление отверстий

Характеристики ШБЕ-72(4С)

Модель (по базе 91Т)ШБЕ-72(4С)
Конус шпинделяконический
Перемещение стола по оси X (мм)400 мм, 450 мм
Перемещение стола по оси Y (мм)240 мм, 230 мм
Перемещение стола по оси Z (мм)отсутствует, 400 мм
Типвертикальный, горизонтальный
Напряжениепо индивидуальному заказу, 380 В, 220/380/415 В, по требованию заказчика
Сверлильно-фрезерный станок - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ШБЕ-72(4С) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней сверки данных: 25.09.26

Производитель и характеристики проверены.
