Настольная рулонная система нанесения электродного покрытия

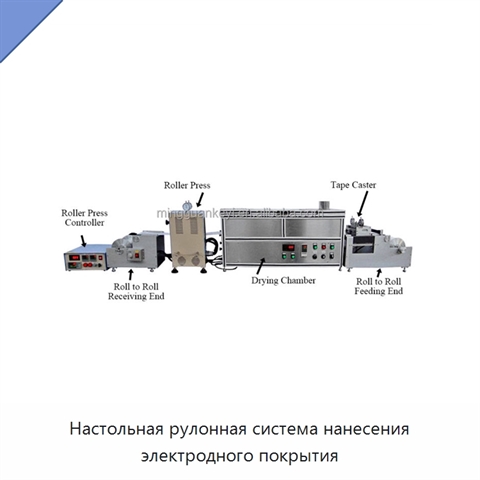

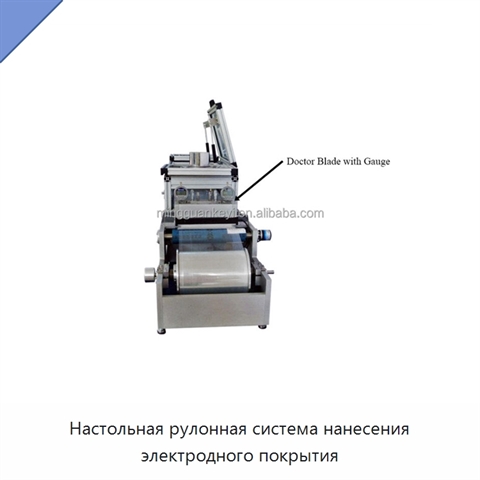

Система предназначена для непрерывной обработки рулонной подложки с автоматической подачей и приёмом материала. Рабочий цикл включает ленточное литьё, сушку с нижним нагревом, вальцовое прессование и намотку обработанных плёнок. Для литья используется ракель на плоской мраморной платформе; в комплект входит один ракель размером 150 мм, а конструкция допускает установку ракеля шириной до 180 мм. Нагреваемый стол обеспечивает равномерный нагрев и сушку суспензии. Точность толщины покрытия составляет 0,01 мм; скорость регулируется от 2 до 100 мм/с, толщина покрытия — от 0 до 5 мм. Максимальная ширина покрытия с дополнительным ракельным ножом составляет 180 мм, ширина подложки — 188 мм, диаметр рулона подложки — 80 мм. Плоская платформа закрыта сушильной камерой длиной 1000 мм. Нижняя нагревательная плита имеет максимальную температуру 90 °C и мощность 1 кВт; она обеспечивает непрерывную циркуляцию нагретого воздуха через камеру. Электростатический пылеудалитель очищает зону нанесения. Нейтрализующая планка снимает статический заряд с материала подложки. Воздушная завеса шириной 8 мм и длиной 180 мм удаляет пыль при давлении воздуха менее 0,689476 бар. Нагреваемый вальцовый пресс имеет эффективную ширину каландрирования 200 мм; усилие регулируется от 0 до 2000 кгс. Валки изготовлены из упрочнённой стали с твёрдостью более 52, их поверхность покрыта хромом. Пресс не предназначен для каландрирования материалов твёрдостью более 45. Размер валка составляет 96 мм в диаметре и 220 мм в ширину. Межвалковый зазор регулируется от 0 до 1,8 мм, точность индикаторного датчика составляет 0,01 мм. Фактическое усилие каландрирования зависит от твёрдости и толщины материала, а также от толщины зазора. Два цифровых регулятора температуры с программированием на 30 сегментов управляют валками раздельно. Рекомендуемая температура нагрева валков составляет 150 °C, предельная — 200 °C; скорость нагрева — до 4 °C/мин, мощность нагревательных элементов — 1600 Вт, точность регулирования — ±5 °C. Габариты при закрытой сушильной камере составляют 2785 × 550 × 530 мм, при открытой — 2785 × 550 × 700 мм; масса — 100 кг.

Наименование производителя

MSK-AFA-HRP-150 Lab Drying Equipment Benchtop Roll-to-Roll Tape Casting System with Heating Bed and Hot Rolling Press, Benchtop Roll-to-Roll Tape Casting System with Heating Bed and Hot Rolling Press-MSK-AFA-HRP-150
