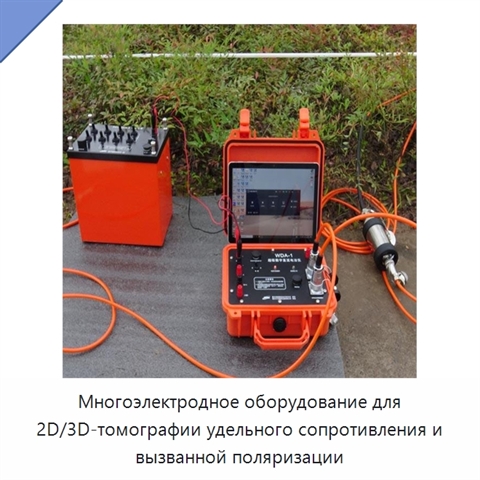

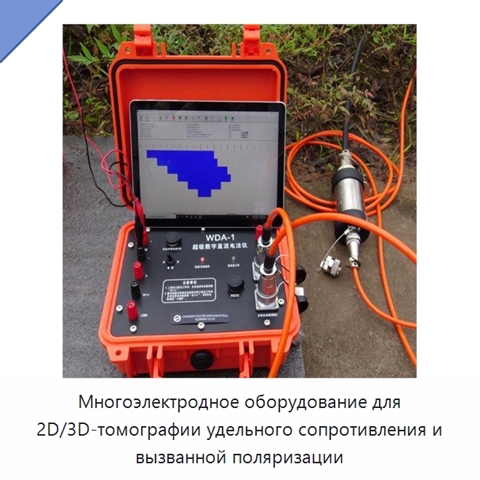

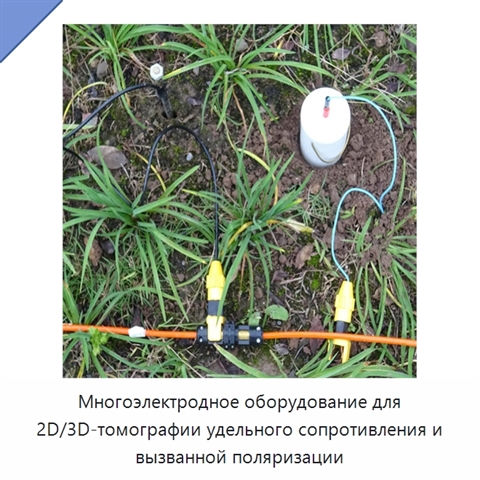

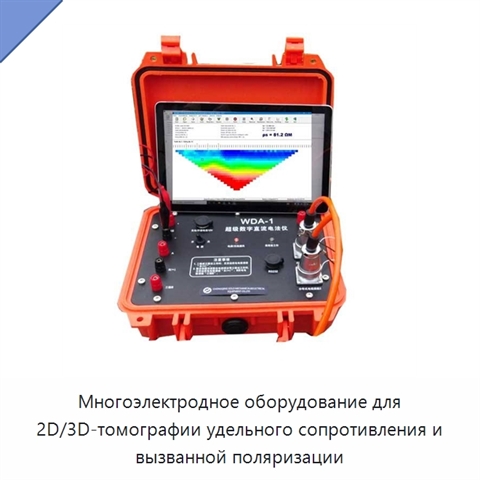

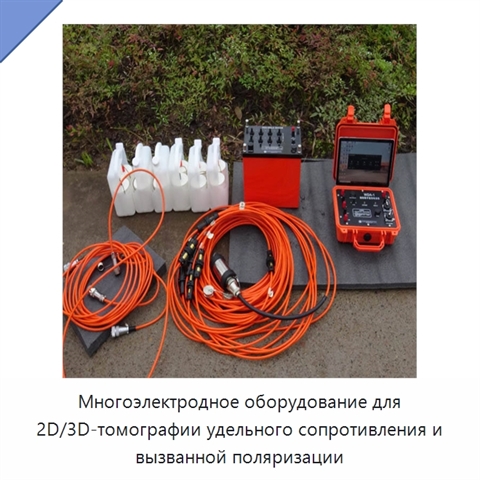

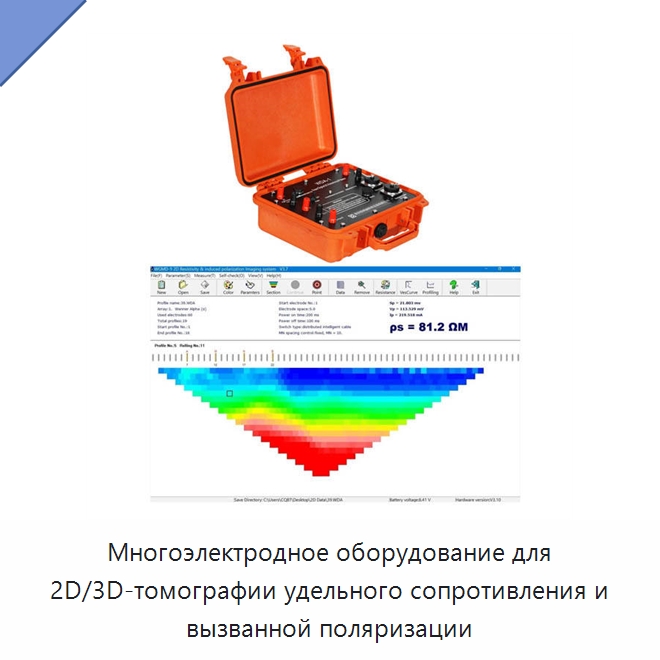

Многоэлектродное оборудование для 2D/3D-томографии удельного сопротивления и вызванной поляризации

Оборудование включает приёмный и передающий блоки. Приёмный блок работает с напряжением ±80 В; точность измерения напряжения составляет ±0,1 %, максимальное разрешение — 0,01 мкВ, входное сопротивление превышает 100 МОм. Точность измерения кажущейся поляризуемости равна ±0,2 %, диапазон компенсации составляет ±10 В. Для измерения тока предусмотрены предел 6 А, точность ±0,1 % и разрешение 0,01 мкА. Подавление синфазных и дифференциальных помех промышленной частоты 50 Гц превышает 140 дБ. Передающий блок формирует импульсы питания длительностью от 1 до 60 с при соотношении рабочего и паузного времени 1:1. Планшетный компьютер оснащён оперативной памятью 4 ГБ и накопителем ёмкостью 128 ГБ. Внутренний источник питания обеспечивает напряжение до 200 В с четырьмя ступенями 50, 100, 150 и 200 В и ток до 0,7 А. Непрерывная работа возможна более 20 часов от встроенной литиевой батареи большой ёмкости либо от внешнего источника 12 В. Рабочий диапазон температуры составляет от −10 до +50 °C при относительной влажности 95 %, температура хранения — от −20 до +60 °C. Для разных исполнений масса составляет не более 4 или 6 кг, габариты — 270 × 246 × 123 мм или 340 × 295 × 152 мм. Многоэлектродный кабель имеет полиуретановое покрытие, наружный диаметр 7,4 мм, максимальное напряжение 1000 В и максимальный ток 4 А; на кабеле предусмотрено десять отводов с расстоянием 5 или 10 м между ними. Кабельная связь двунаправленная, а сопротивление изоляции между любыми двумя отводами составляет не менее 1000 МОм при 2500 В.
