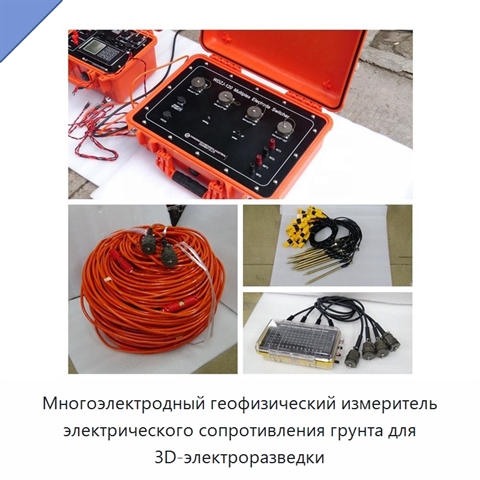

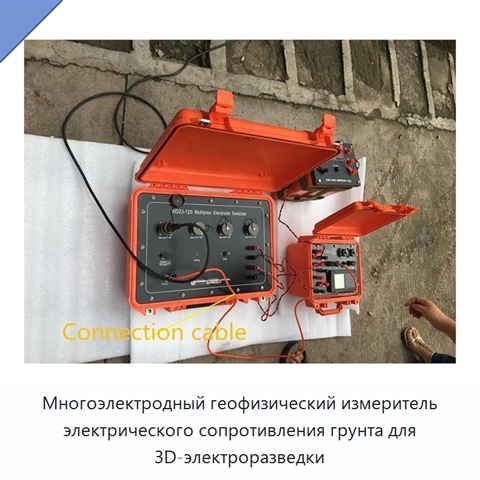

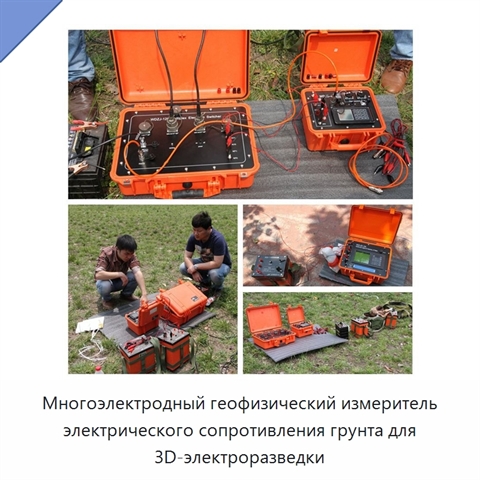

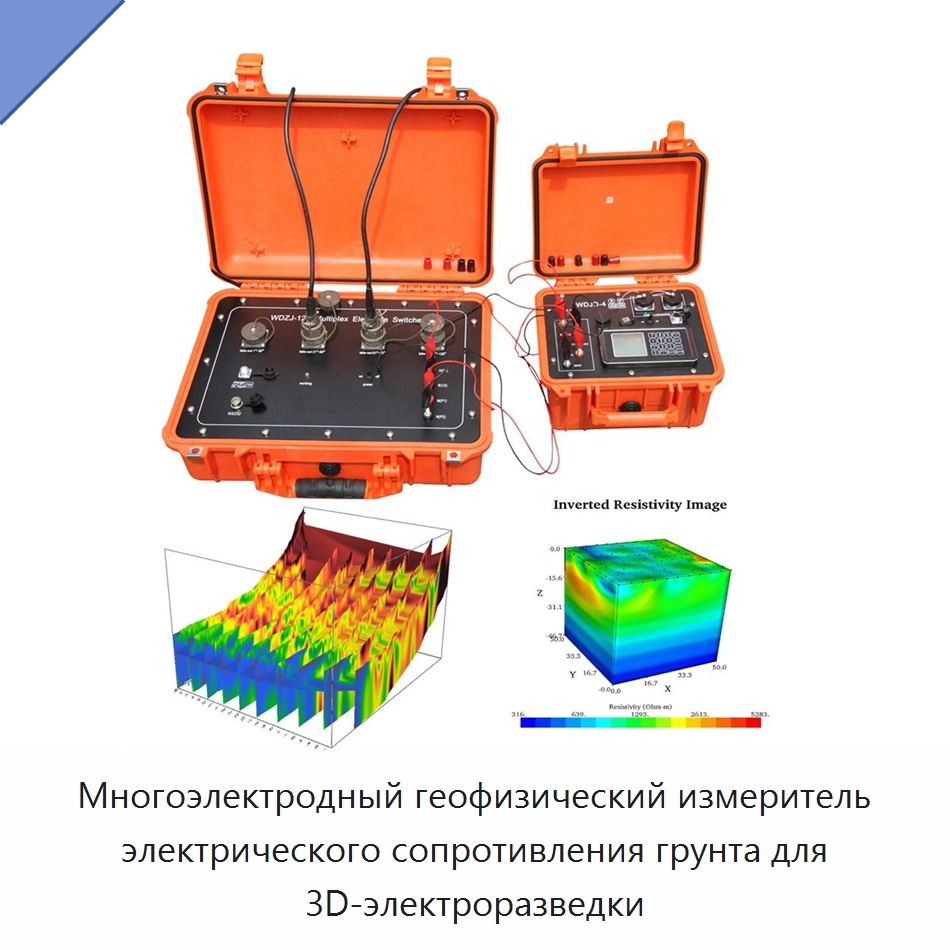

Многоэлектродный геофизический измеритель электрического сопротивления грунта для 3D-электроразведки

Многоэлектродный геофизический измеритель электрического сопротивления грунта представляет собой электронное устройство для измерения прохождения электрического тока через грунт с помощью зондов, размещённых через равные интервалы. По результатам измерений сопротивления прибор позволяет различать составы почвы. Электрические исследования выполняют размещением зондов по регулярной схеме; различия в показаниях выявляют подземные объекты, отличающиеся от однородного грунта, включая подземные сооружения и артефакты. Оборудование используют при обследовании грунта и поиске грунтовых вод. Опционально предусмотрены централизованные двухмерные кабель и электроды высокой плотности, а также распределённые двухмерные и трёхмерные системы высокой плотности сопротивления и двухмерной поляризации с кабелем переключения и электродами. Централизованный кабель имеет 32 жилы, наружный диаметр 6 мм, максимальное рабочее напряжение 450 В, максимальный рабочий ток 3 А и сопротивление изоляции между любыми двумя жилами не менее 500 МОм при 500 В. Медный электрод имеет диаметр 12 мм и длину 280 мм. Распределённый кабель оснащён полиуретановой оболочкой для широкого температурного диапазона, имеет наружный диаметр 7 мм, коробки переключения на 10 каналов, межкоробочное расстояние от 1 до 10 м и коробку размером 30 × 265 мм. Его максимальное рабочее напряжение составляет 1000 В, максимальный рабочий ток — 4 А. Изоляция между линиями питания A и B, а также между ними и низковольтными линиями составляет не менее 1000 МОм при 2500 В; между низковольтными линиями — не менее 500 МОм при 500 В. Рабочая температура распределённого кабеля составляет от -20 до +70 °C. Опциональный электрод из нержавеющей стали имеет диаметр 10 мм, длину 280 мм и пружину из нержавеющей стали.
