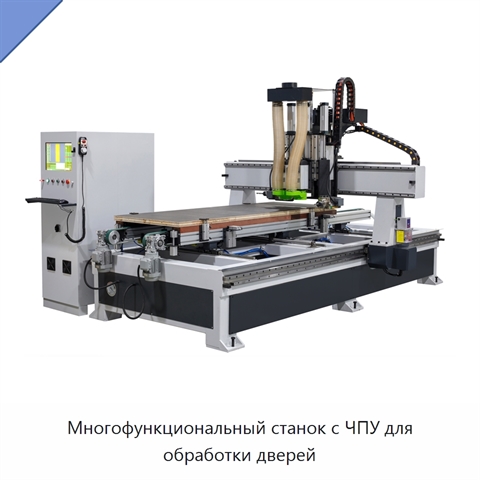

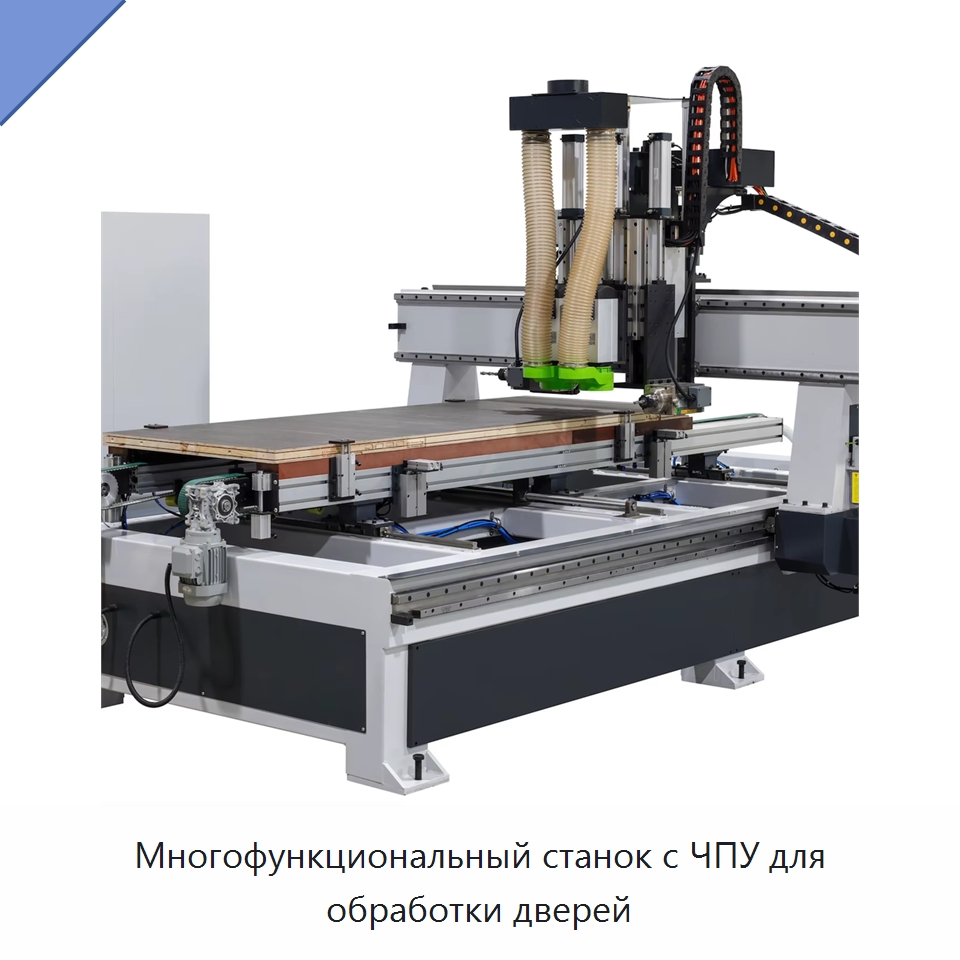

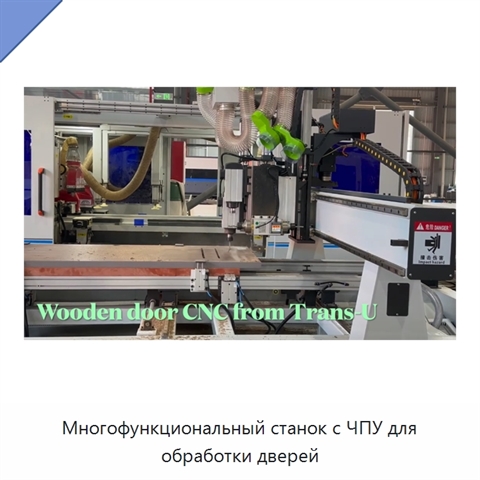

Многофункциональный станок с ЧПУ для обработки дверей

Многофункциональный станок с ЧПУ выполняет пятистороннюю обработку плит за один проход. Цельносварная стальная конструкция усиленного исполнения рассчитана на промышленное производство; для материала предусмотрены анализ напряжений и отпускная обработка, обеспечивающие прочность и устойчивость к деформации. Рабочая длина составляет 1600–2500 мм, рабочая ширина — 430–1100 мм, рабочая толщина — 60 мм. Обработка выполняется в проходном режиме. Максимальная скорость перемещения по осям X и Y составляет 60 м/мин, по оси Z — 35 м/мин. Вертикальный шпиндель оснащён двумя двигателями по 6 кВт, горизонтальный шпиндель оси X — двумя двигателями по 4,5 кВт, горизонтальный шпиндель оси Y — одним двигателем 4,5 кВт. Два подающих двигателя имеют мощность по 550 Вт, четыре серводвигателя осей X, Y и Z — по 850 Вт каждый. Частота вращения главного шпинделя составляет 18 000 об/мин. Для осей X и Y предусмотрена передача с шестернёй и зубчатой рейкой. На оси Z установлен винт. Система управления имеет интерфейс на китайском и английском языках, поддерживает ручное управление маховиком и сохранение начала координат. Предусмотрено подключение оптимизационного программного обеспечения и использование управляющих кодов, созданных средствами проектирования. Контроллер включает встроенный промышленный контроллер и промышленный системный компьютер. Смазка шарикового винта выполняется автоматически с подачей масла под управлением компьютера. Вакуумный вентилятор сухого типа высокого давления оснащён двумя двигателями по 2,2 кВт. Суммарная мощность двигателей составляет 33,6 кВт. Напряжение питания — 380 В, частота — 50 Гц. Габариты станка составляют 4500×2460×2180 мм, масса — около 3400 кг.

Наименование производителя

Multi Function Door CNC Machine
