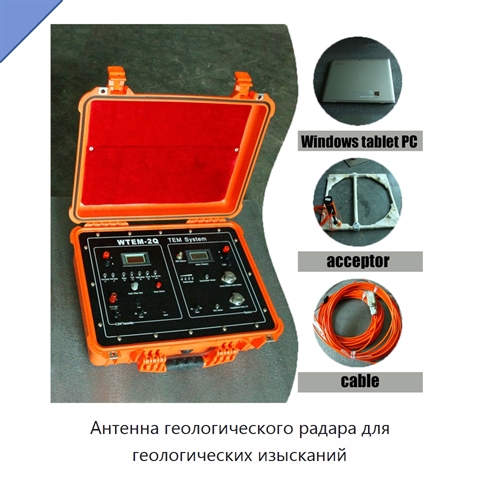

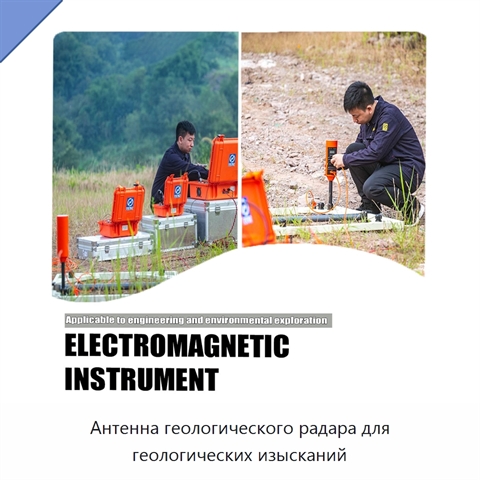

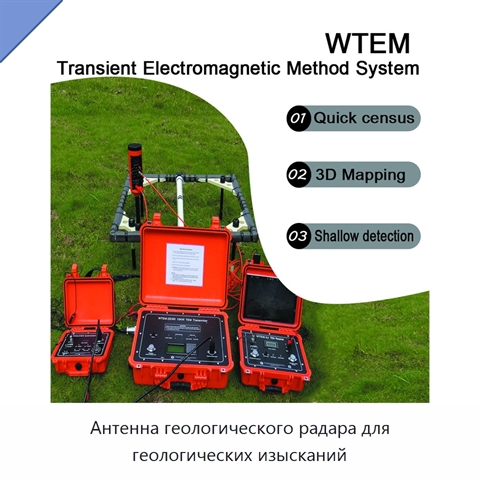

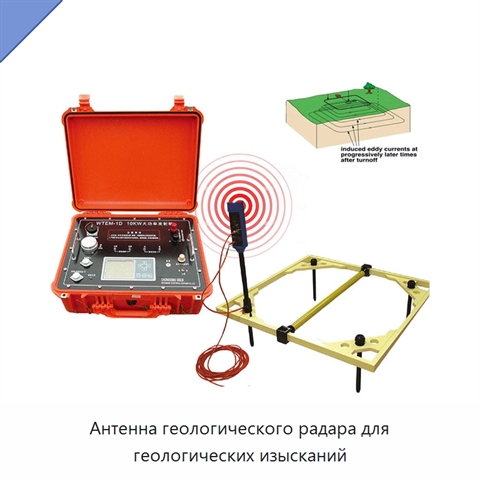

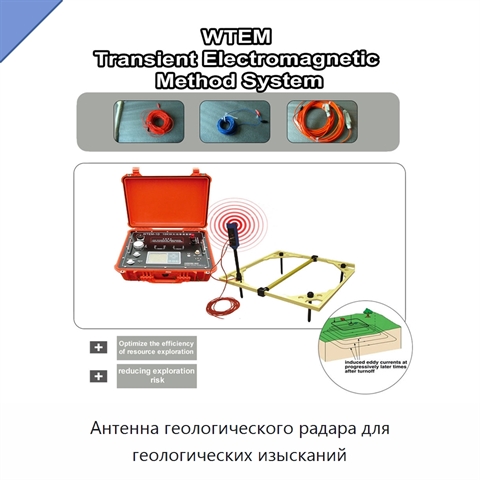

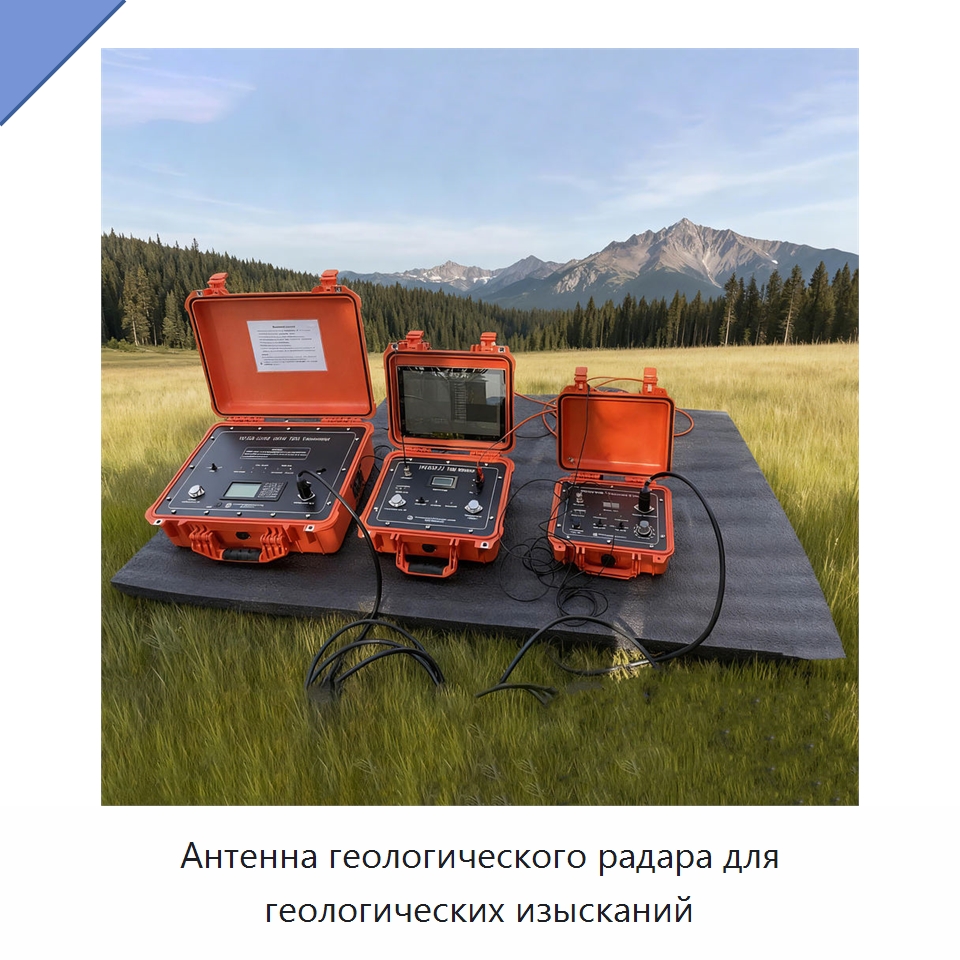

Антенна геологического радара для геологических изысканий

Антенна геологического радара входит в систему геологических изысканий с приемной частью и передатчиком. Приемник имеет один канал, предусиление 8 или 32 раза и усиление основного усилителя 1, 2, 4, 8, 16, 32, 64 или 128 раз. Система поддерживает кабельный режим синхронизации. Полоса пропускания составляет 0–50 кГц при использовании линейно-фазового фильтра либо полный диапазон 0–400 кГц. Минимальный интервал выборки равен 1 мкс, суммарная погрешность кварцевого генератора не превышает 5×10^-9, число трасс составляет 50, а число накоплений устанавливается в диапазоне от 1 до 9999. Приемная часть оснащена встроенной перезаряжаемой батареей 12 В, допускает внешнее питание и обеспечивает не менее 10 часов работы. Рабочая температура системы составляет от −10 до +50 °C. Передатчик мощностью 10 кВт имеет напряжение передачи 200 В, ток передачи 50 А и точность измерения тока 1%. Доступны частоты питания 0,0625, 0,125, 0,25, 0,5, 1, 2, 4, 8, 16 и 32 Гц. Напряжение передачи отображается на жидкокристаллическом дисплее с разрешением 0,1 В. Конфигурация выбирается для быстрого обследования, стереокартографирования, поиска глубоких рудных объектов и мелкого зондирования. Приемник может работать с передатчиком мощностью 10 кВт для глубинных исследований и с передатчиком мощностью 3 кВт для мелкого зондирования. Программно управляемый аппаратный фильтр, заданные частоты питания и накопление данных обеспечивают подавление помех. Управление приемником через КПК по беспроводной связи включает настройку параметров, отображение и сохранение данных, а также построение графиков. Передатчики оснащены быстродействующим выключателем; функция времени отключения передает программному обеспечению точное время выключения и повышает разрешение результатов.

Наименование производителя

Multidisciplinary Geological Survey Equipment: GPS Geological Radar Antenna
