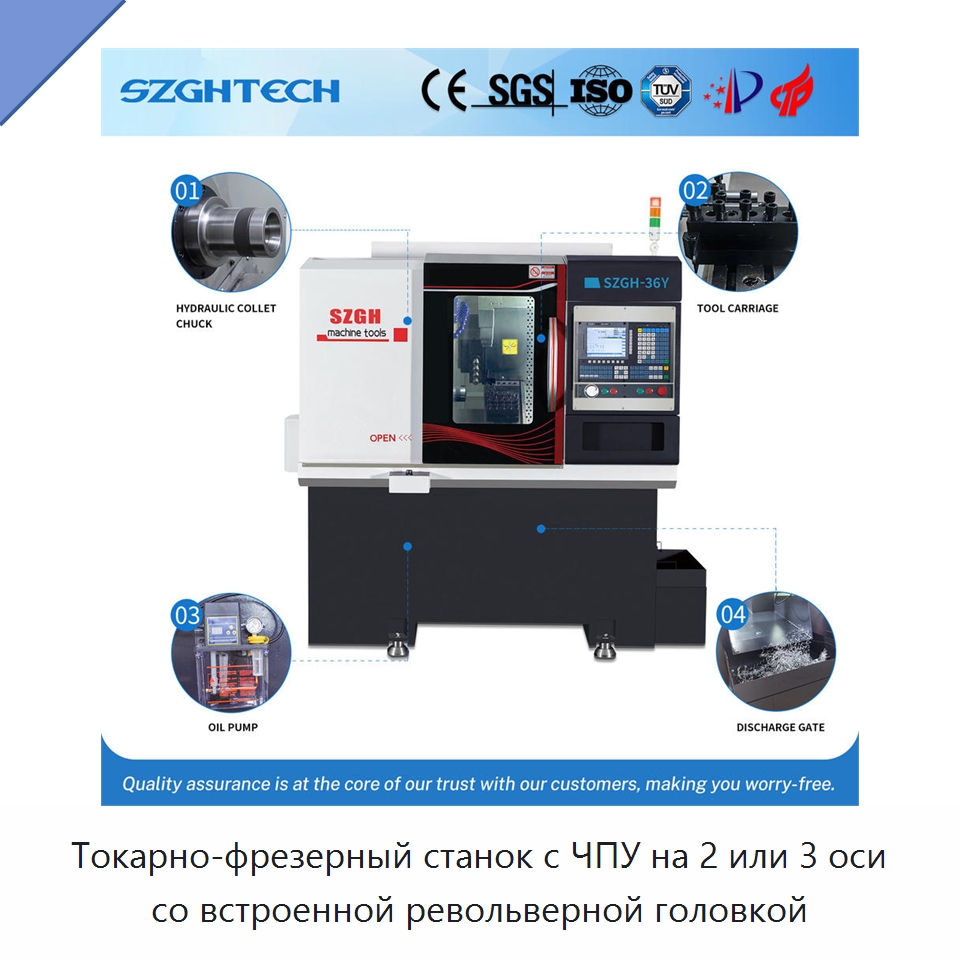

Токарно-фрезерный станок с ЧПУ на 2 или 3 оси со встроенной револьверной головкой

Токарно-фрезерный станок с ЧПУ объединяет токарные и фрезерные операции и имеет варианты с двумя и тремя осями. Одношпиндельная компоновка оснащается встроенной револьверной головкой на 6 или 8 позиций. В трёхосевом исполнении на боковой стороне оси Y установлены четыре приводные головки для бокового фрезерования, а инструментальная компоновка включает шесть рядов резцов. Станок выполняет боковое сверление, нарезание резьбы метчиком и прорезание пазов за один зажим, что исключает погрешность повторного закрепления заготовки. Тяжёлая станина с устойчивой к деформации конструкцией поддерживает стабильное высокоскоростное перемещение головки и снижает вибрацию при обработке прутка. Шпиндельный узел динамически сбалансирован и оснащён высокоскоростными радиально-упорными подшипниками; частота его вращения составляет 3500 об/мин и может достигать 4000 об/мин. Эффективные перемещения равны 600 мм по оси X, 230 мм по оси Z и 140 мм по оси Y. Максимальный диаметр сверления составляет 20 мм, диаметр точения — 350 мм, а предельная длина заготовки — 230 мм. Точность обработки составляет ±0,01 мм, шероховатость поверхности — Ra 1,6. При одностороннем резании нержавеющей стали стандартная величина съёма составляет 2 мм, предельная — 3 мм. Станок обрабатывает прутки диаметром до 35 мм; при автоматической подаче возможна серийная обработка поковок открытого типа диаметром до 50 мм, а с гидравлическим патроном — единичная обработка деталей диаметром до 250 мм. Стандартный зажим осуществляется гидравлическим поворотным цилиндром, который можно заменить пневматическим. Габариты станка — 1750 × 1400 × 1800 мм, масса — 1800 кг. ^*

*) Текст описания сохранён в оригинальной редакции зарубежного производителя. Специалисты отдела 91Т уже включили этот текст в план технической и эстетической редактуры. Мы планируем в ближайшее время уточнить характеристики и терминологию, перепроверить технические детали и доработать текст так, чтобы описание ЖКЭ-92(8Г) снимало большинство вопросов, а назначение и возможности оборудования были понятны. Не готовы ждать обновления? Задайте вопрос уже сейчас.
