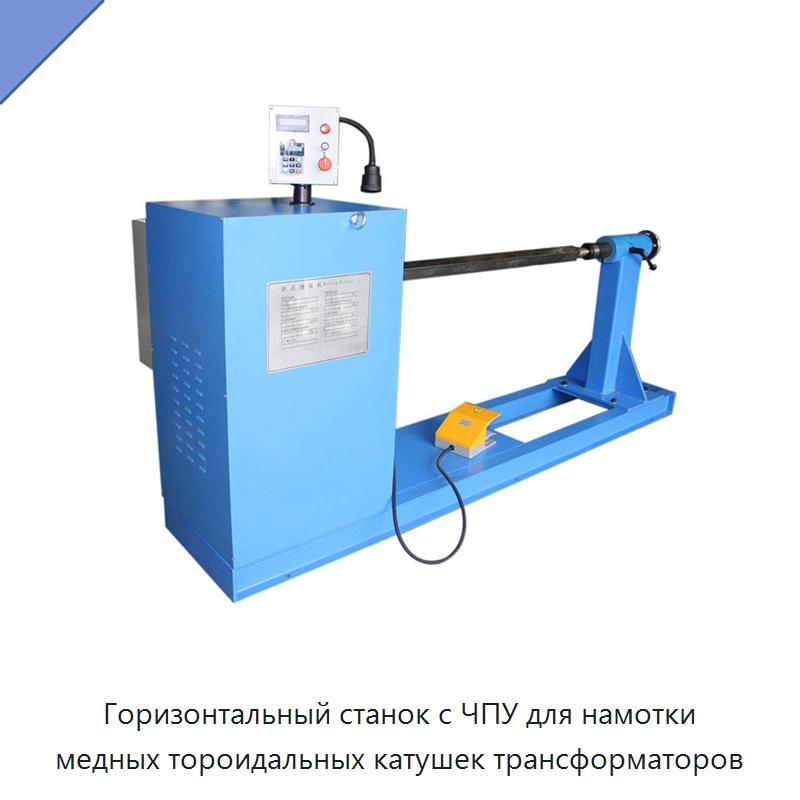

Горизонтальный станок с ЧПУ для намотки медных тороидальных катушек трансформаторов

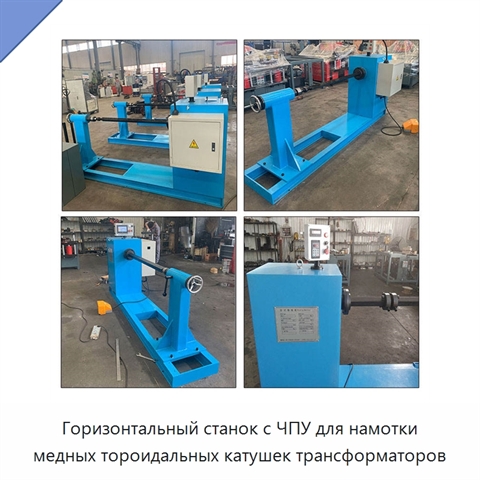

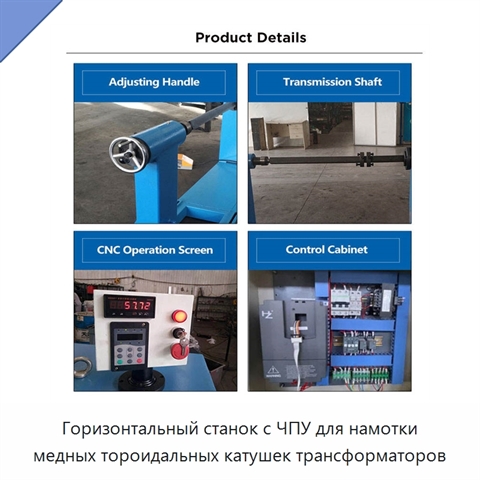

Оборудование состоит из корпуса передней бабки, направляющих, задней бабки и электрических узлов управления. Механическая передача размещена в передней бабке. Для изменения частоты вращения предусмотрены две механические ступени, а частотный преобразователь обеспечивает бесступенчатую регулировку, плавный пуск и постоянный крутящий момент. Рукоятка переключения имеет положения низкой скорости, нейтрали и высокой скорости. Максимальный крутящий момент шпинделя составляет 1500 Н·м, диапазон частоты вращения — 0–200 об/мин, номинальная мощность двигателя — 4 кВт. Диаметр диска равен 220 мм, высота центра — 1000 мм, высота главной оси от пола — 1100 мм. Диапазон регулировки задней бабки составляет 1000–1400 мм, максимальная несущая способность — 1000 кг, габариты — 2800 × 600 × 1200 мм. Задняя бабка перемещается вручную по направляющим; маховик выдвигает или убирает задний центр, а фиксирующая рукоятка удерживает ролик, стягивает катушку и поддерживает ее массу. Электронный счетчик считает витки в прямом и обратном направлениях с точностью 1/10 витка, сохраняет значение при отключении питания и автоматически останавливает оборудование после достижения заданного количества. Диапазон счетчика — 0–9999 витков. Пуск и остановка диска шпинделя выполняются кнопками или ножной педалью. Предусмотрено прямое и обратное вращение, а автоматический тормоз предотвращает обратный ход при остановке.
