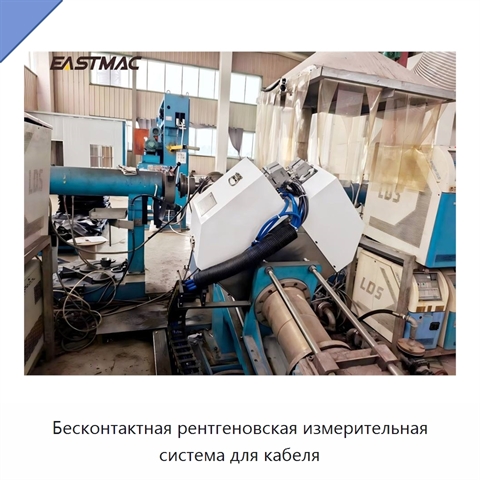

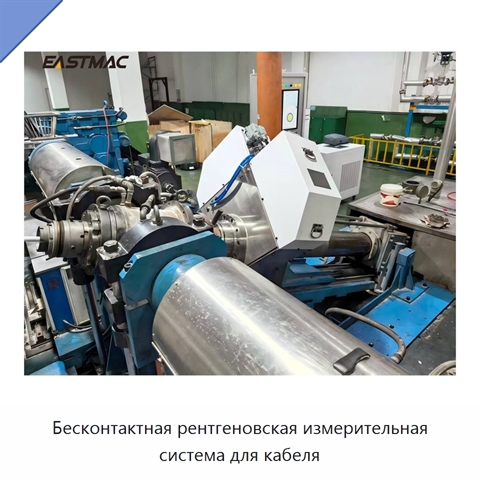

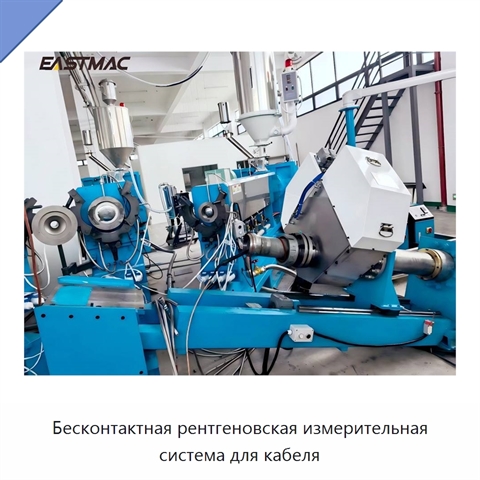

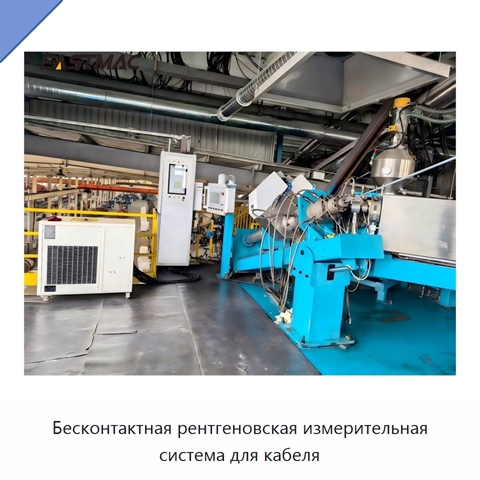

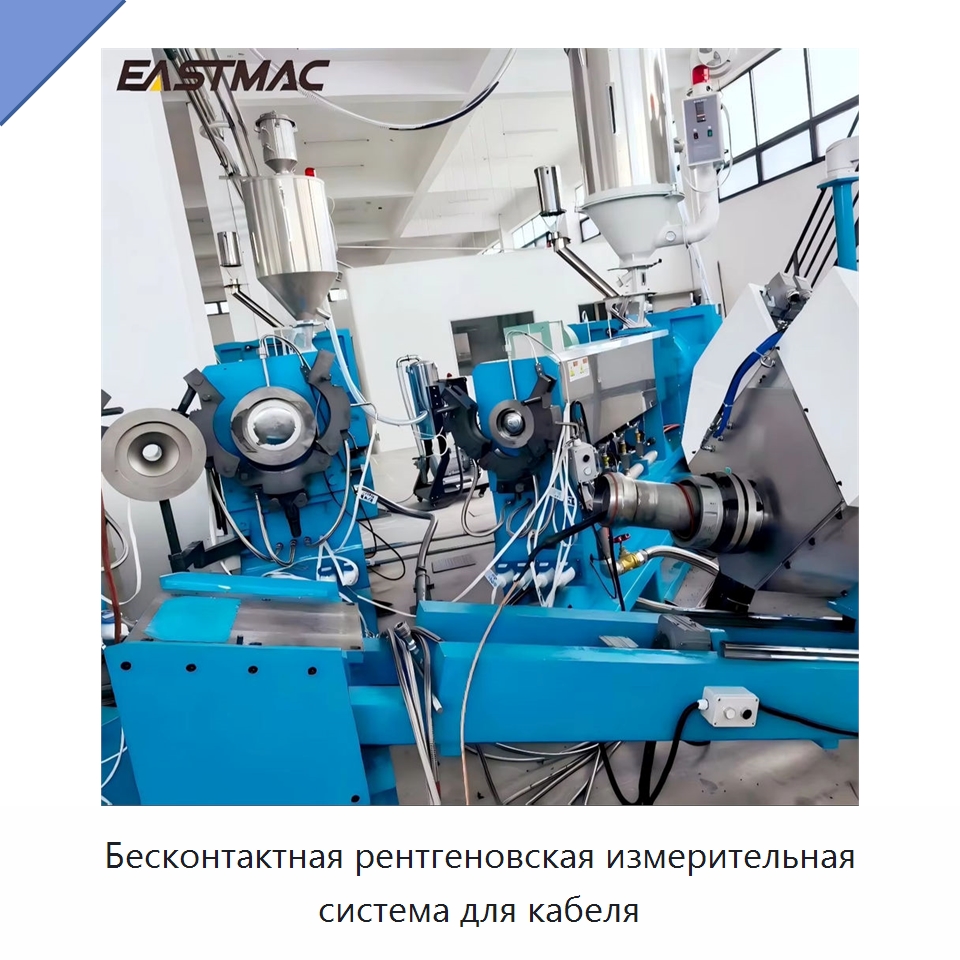

Бесконтактная рентгеновская измерительная система для кабеля

Система выполняет рентгеновские измерения диаметра, толщины стенки и эксцентриситета в режиме реального времени. Интервал измерения составляет 3–4 с, калибровка не требуется. Рабочая температура находится в диапазоне от −10 до +50 °C. Наружный диаметр измеряемого кабеля может составлять 10–90 мм, минимальная измеряемая толщина — 0,3 мм. Точность измерения равна ±5 мкм для горячего наружного диаметра и ±15 мкм для толщины стенки. Сканирование выполняется одновременно по двум осям со скоростью 37,5 мм/с, максимальная скорость составляет 50 мм/с. Система рассчитана на кабель с толщиной изоляции 0,5–15 мм и толщиной экрана 0,3–2 мм. В состав входят измерительная головка, шкаф управления и промышленный охладитель. Измерительная головка включает рентгеновскую трубку, высоковольтный генератор, приёмник сигнала и сервосистему сканирования. Шкаф управления оснащён системой сбора и обработки данных с цветным сенсорным экраном диагональю 558,8 мм; размеры шкафа составляют 600×600×1950 мм. Охладитель обеспечивает стабильную работу измерительной головки, его холодопроизводительность равна 4,1 кВт, а мощность водяного насоса — 0,75 кВт. Электропитание осуществляется от сети 220 В переменного тока при допуске ±10 % и частоте 50/60 Гц.
