Артикул: 518-208
Модель: ЯВБ-72(1Т)
Секция: Дополнительная

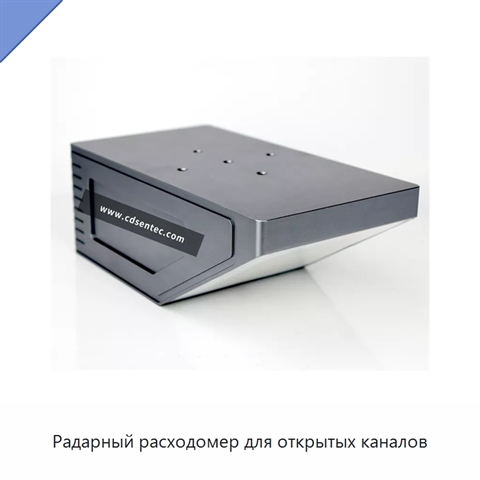

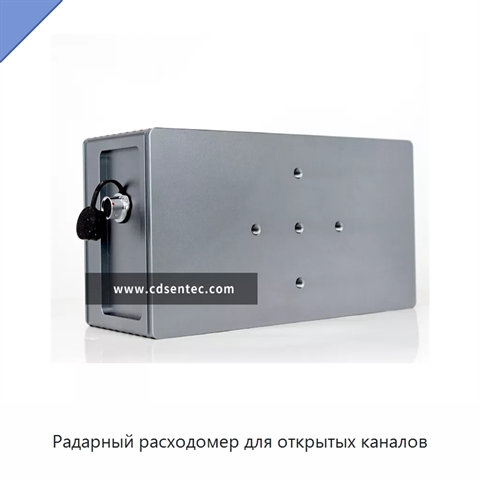

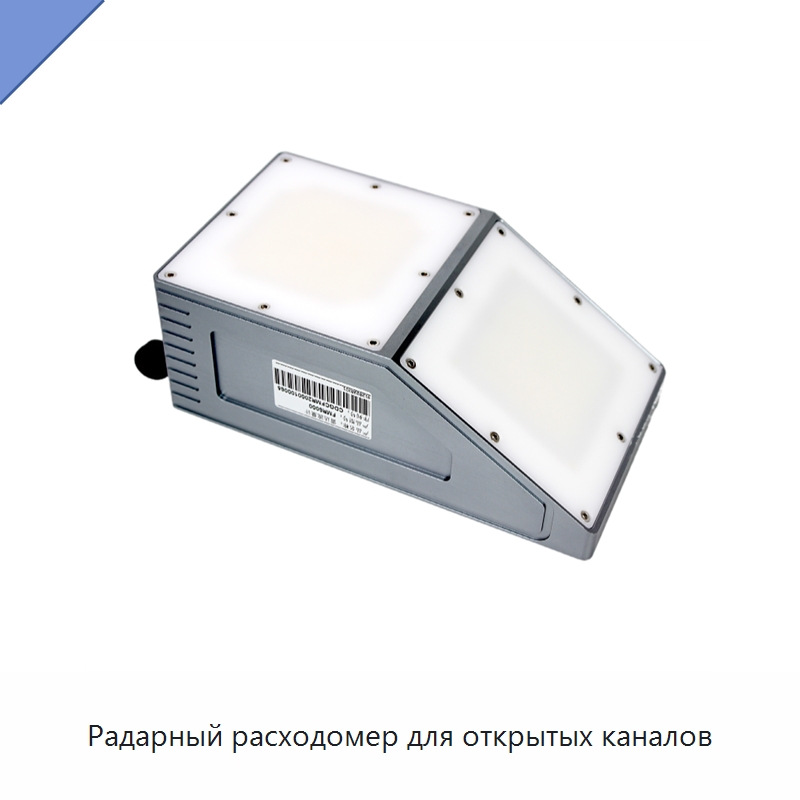

Радарный расходомер для открытых каналов
Радарный расходомер определяет поверхностную скорость жидкости, рассчитывает среднюю скорость по поперечному сечению и вычисляет его площадь по уровню воды и данным о сечении, после чего получает расход как произведение средней скорости, площади и поправочного коэффициента. Поправочный коэффициент рассчитывается по стандартному значению, полученному в фактической измерительной среде. Доплеровский радар определяет положение и относительную скорость движущихся целей. Многоточечный и многослойный анализ использует несколько значений в секторе радара для вычисления среднего результата. Встроенная коррекция вертикального угла и автоматическое распознавание направления потока уменьшают монтажную погрешность. Система сохраняет стабильный выходной сигнал при воздействии донных отложений, плавающего мусора и мутной воды, в том числе при паводковом высокоскоростном потоке. Диапазон измерения скорости составляет 0,15–15 м/с, разрешение — 0,01 м/с, точность — ±2%; расстояние измерения уровня — 0,4–40 м, точность — ±1 см, разрешение — 1 мм. Напряжение питания постоянного тока составляет 7–28 В; при напряжении 12 В ток в обычном режиме составляет около 300 мА, а в режиме сна — менее 1 мА. Рабочая температура находится в диапазоне от −35 до 70 °C, частота передачи — 24,000–24,250 ГГц. Интервал измерений настраивается от 1 до 5000 мин. Для обмена данными предусмотрены пользовательский протокол и аналоговый сигнал 4–20 мА; доступны локальная настройка и удалённое обновление встроенного программного обеспечения. Габариты расходомера составляют 220 × 120 × 83,8 мм, кронштейна — 100 × 100 × 100 мм, масса расходомера с кронштейном — 5,8 кг. Угол раскрыва антенны для измерения расхода составляет 14 × 32°, а для определения уровня — 11 × 11°.
Задать вопрос Искать на Baidu
Какую задачу решает радарный расходомер
Радарный расходомер используют в реках и открытых каналах при гидрологическом мониторинге водных объектов, включая работу во время дождя и паводка.
Характеристики ЯВБ-72(1Т)
Модель (по базе 91Т)ЯВБ-72(1Т)
Точность±2%, ±1%, ≤2%, ±0,5%
Тип соединениякронштейн, хомутовое крепление, резьбовое соединение, наружная резьба
Материалалюминиевый сплав, нержавеющая сталь
Средавода, жидкость
Типрасходомеры переменной площади сечения для нефтепродуктов, расходомеры переменной площади сечения для воздуха и газа, расходомеры переменной площади сечения для масла, расходомеры переменной площади сечения для воды
Радарный расходомер - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЯВБ-72(1Т) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ЯВБ-72(1Т) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Дата последней проверки актуальности информации: 08.10.26
Производитель и технические характеристики подтверждены.
