Артикул: 448-654
Модель: ЭТВ-12(2А)
Секция: Дополнительная

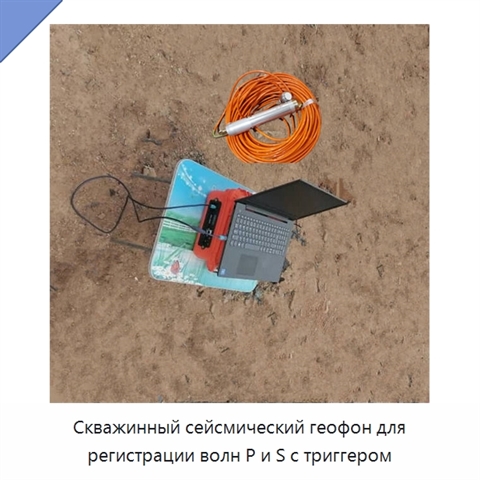

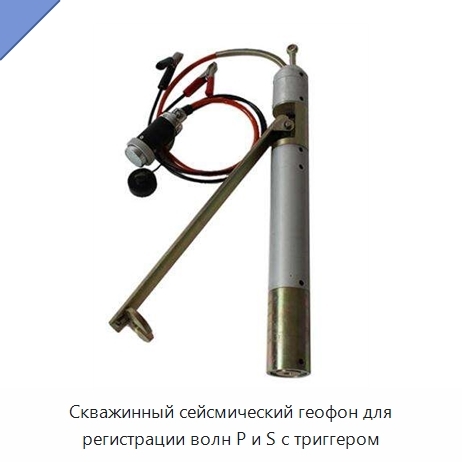

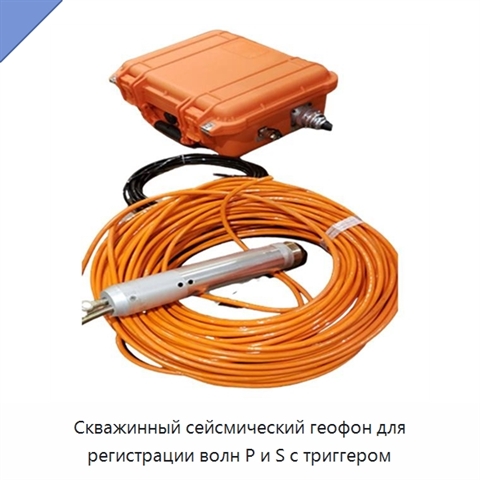

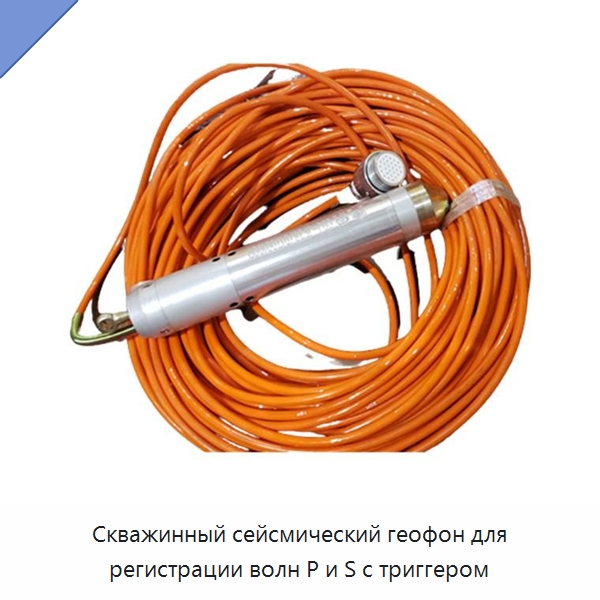

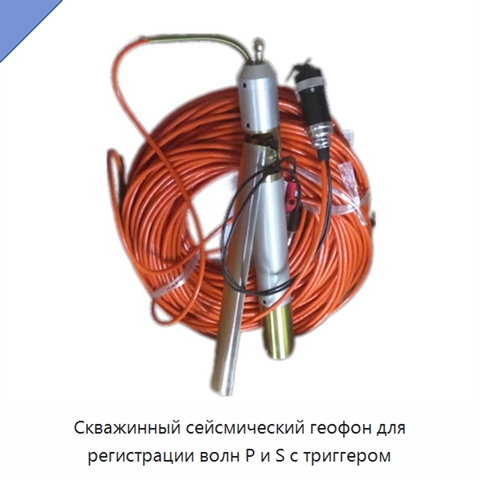

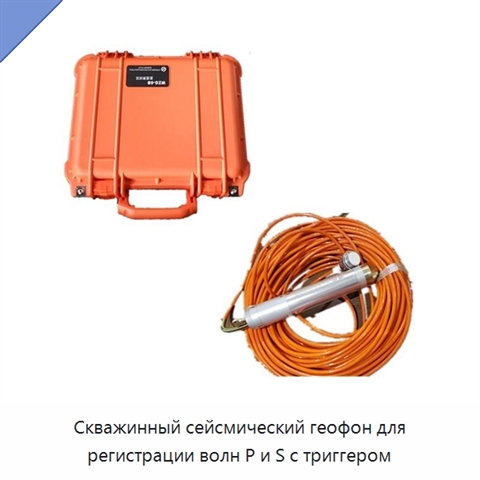

Скважинный сейсмический геофон для регистрации волн P и S с триггером
Скважинный сейсмический геофон представляет собой электродинамический датчик скорости с тремя ортогональными компонентами, расположенными по декартовым осям. Каждый компонент воспринимает колебания по своему направлению. Для фиксации в скважине предусмотрены торсионная пружина и электромагнитное пристенное устройство. Оно рассчитано на скважины диаметром 60–160 мм, а перестановка винта позволяет увеличить максимальный диаметр до 200 мм. Пневматическое пристенное устройство подходит для скважин с диаметром Φ50–Φ110; при диаметре свыше Φ110 используется дополнительный упор. Механическое устройство может жёстко сопрягаться со стенкой скважины, благодаря чему реальные сейсмические сигналы отражаются лучше. Специальный кабель и газовая трубка имеют общую массу 17 кг при суммарной длине 120 м или 12 кг при длине 60 м. Выходной конец кабеля можно приварить по требованиям пользователя или подключить к 27-контактному разъёму; для соединения также предусмотрена коробка с платой Q9. При погружении в скважину во время работы пневматическое устройство накачивают насосом до 0,5 МПа по индикатору, затем подачу воздуха прекращают; для заполнения можно использовать баллон со сжатым газом. При температуре 20 °C собственная частота составляет 38 Гц ±5 %, чувствительность — 1000 мВ/(см·с⁻¹) ±5 %, коэффициент затухания — 0,55 ±10 %, внутреннее сопротивление корпуса — 3500 Ом ±5 %. Искажения не превышают 0,2 %, сопротивление изоляции составляет не менее 50, рабочая температура — от −40 до +70 °C, размер зонда — Φ50 × 440, нормальный рабочий угол — менее 20.
Задать вопрос Искать на Baidu
Какую задачу решает скважинный сейсмический геофон
Скважинный сейсмический геофон применяют при испытаниях и каротаже буровых скважин во время скважинных сейсмических измерений.
Характеристики ЭТВ-12(2А)
Модель (по базе 91Т)ЭТВ-12(2А)
Скважинный сейсмический геофон - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ЭТВ-12(2А) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ЭТВ-12(2А) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Данные проверены на актуальность: 23.09.26
Информация о производителе и характеристиках подтверждена.
