Артикул: 433-835 Модель: СГЭ-28(4Ж) Секция: Дополнительная

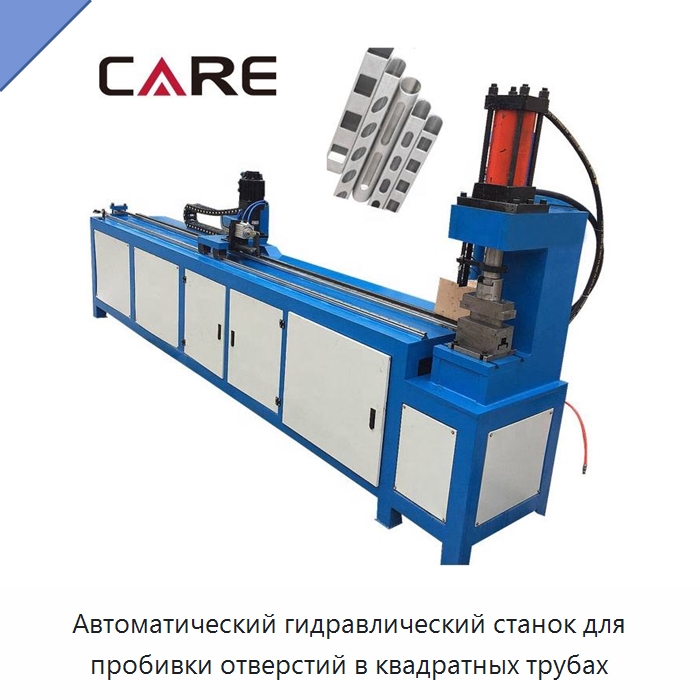

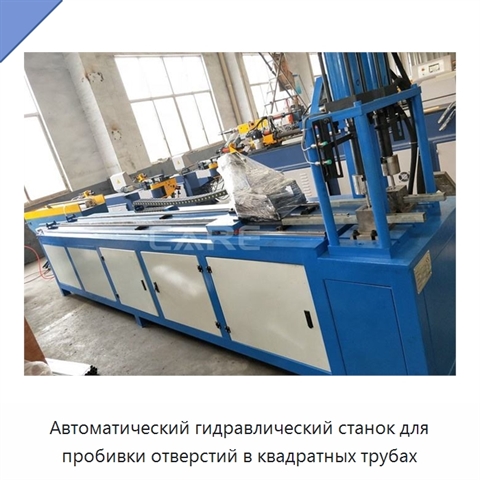

Автоматический гидравлический станок для пробивки отверстий в квадратных трубах

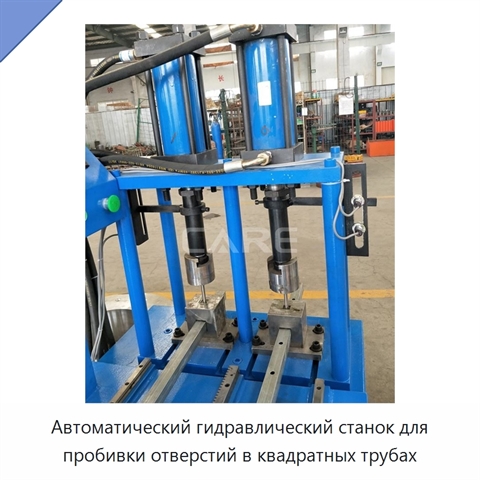

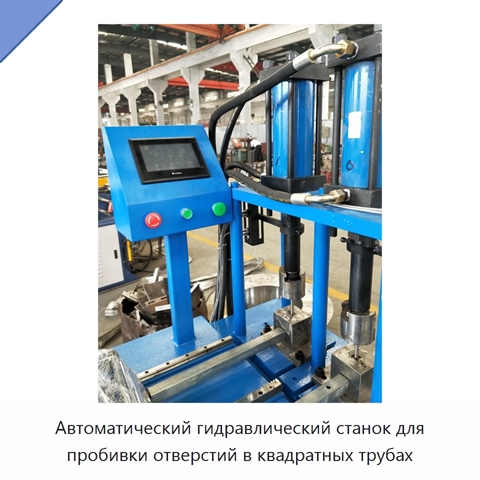

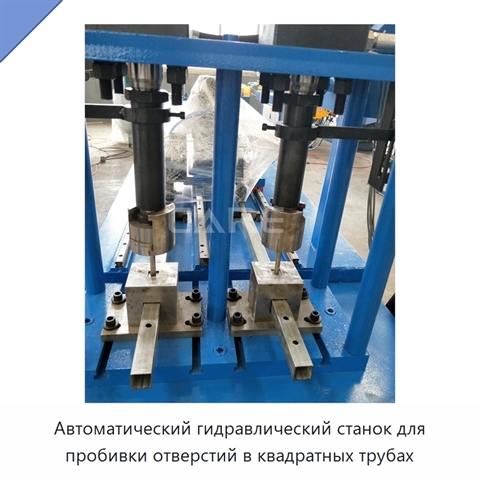

Станок оснащён сенсорным экраном, системой ЧПУ, точным позиционированием сервопривода и функцией хранения модулей в памяти. Конструкция выполнена из сварных стальных листов. Матрицу можно заменять без регулировки; опытные рабочие выполняют замену за 10 минут, что снижает повреждение оснастки и количество забракованных трубных деталей из-за ошибок настройки матрицы. Предусмотрены бесступенчатая регулировка работы, контуры с нулевой нагрузкой и двигатель масляного насоса, работающий на очень низкой частоте, что уменьшает шум и повышает эффективность и срок службы двигателя. При движении цилиндра вниз дифференциальный привод обеспечивает быстрое перемещение вниз, низкоскоростную обработку и быстрое возвращение в положение. Такая последовательность повышает стабильность формирования заготовок при пробивке и способствует экономии электроэнергии. Система управления с человеко-машинным интерфейсом использует цифровую шкалу для регулировки диапазона; доступны настройка положения низкой скорости и положения на уровне пола. Максимальное усилие пробивки составляет 40–150 т, максимальная толщина пробивки — 6 мм. Максимальные размеры пробиваемых заготовок составляют 150 × 150 × 6 мм для квадратной трубы, 50 × 120 × 6 мм для прямоугольной трубы, профильной стали Cu и уголковой стали J, а также 180 × 6 мм для круглой трубы. Скорость подачи регулируется до 700 мм/с, точность подачи составляет ±0,1 мм, поворот под углом выполняется вручную. Давление в системе — 25 МПа, производительность масляного насоса — 21 мл/об, мощность двигателя масляного насоса — 7,5 кВт, мощность сервопривода подачи — 1,5 кВт.
Наименование производителяPH-125CNC Automatic Hydraulic Square Pipe Hole Punching Machine New Condition Steel Material Servo Feeding Construction
Задать вопрос Искать на Baidu

Какую задачу решает станок для пробивки отверстий в трубах

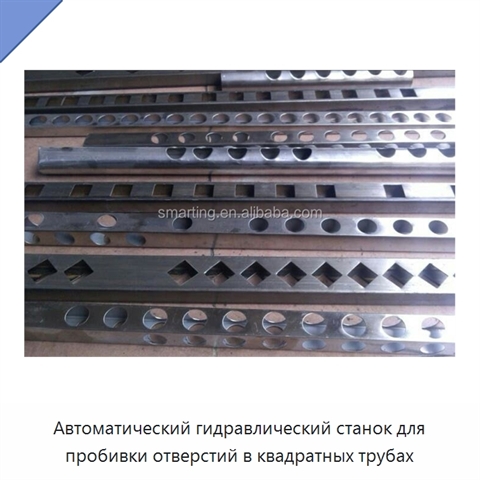

Станок для пробивки отверстий в трубах применяют для обработки стальных, алюминиевых, цинк-железных и оцинкованных труб при изготовлении окон, дверей, защитных ограждений и кроватей.
Изготовление труб
Пробивка отверстий

Характеристики СГЭ-28(4Ж)

Модель (по базе 91Т)СГЭ-28(4Ж)
Наличие ЧПУЧПУ
Основные компонентынасос, двигатель, ПЛК, сосуд под давлением
Ключевые преимуществаавтоматический
Тип станкапробивной станок
Источник питаниягидравлический
Напряжение380 В
Станок для пробивки отверстий в трубах - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации СГЭ-28(4Ж) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней сверки данных: 21.09.26

Производитель и характеристики проверены.

Люди, которые искали Станок для пробивки отверстий в трубах, также смотрели:

Промышленный генератор азота+4 фото

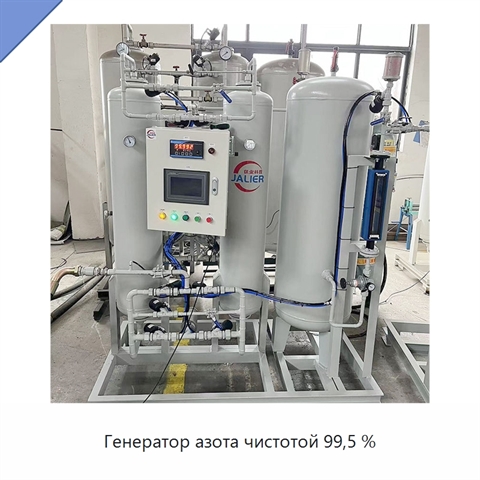

Промышленный генератор азота
