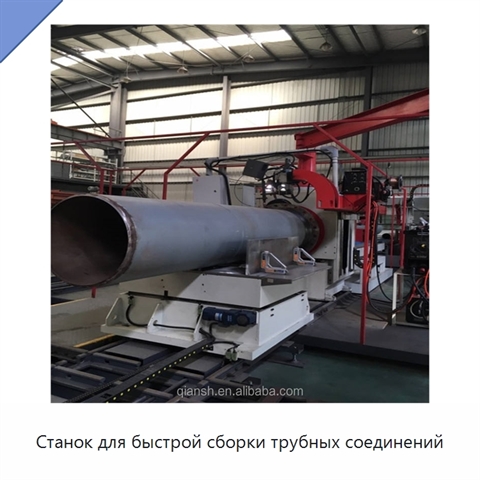

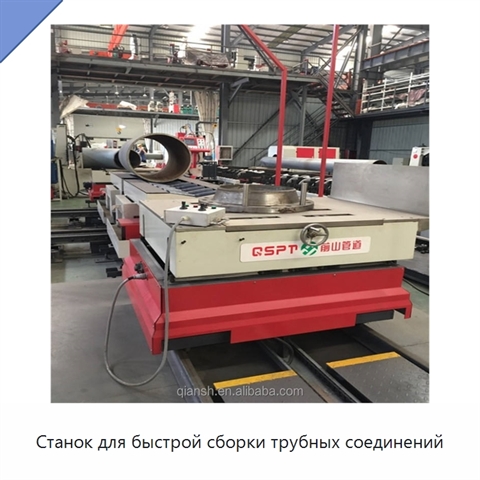

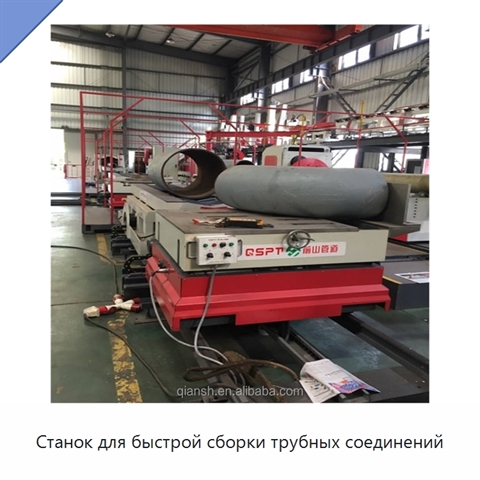

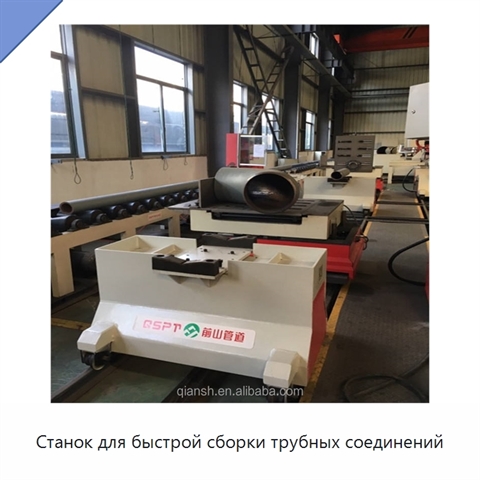

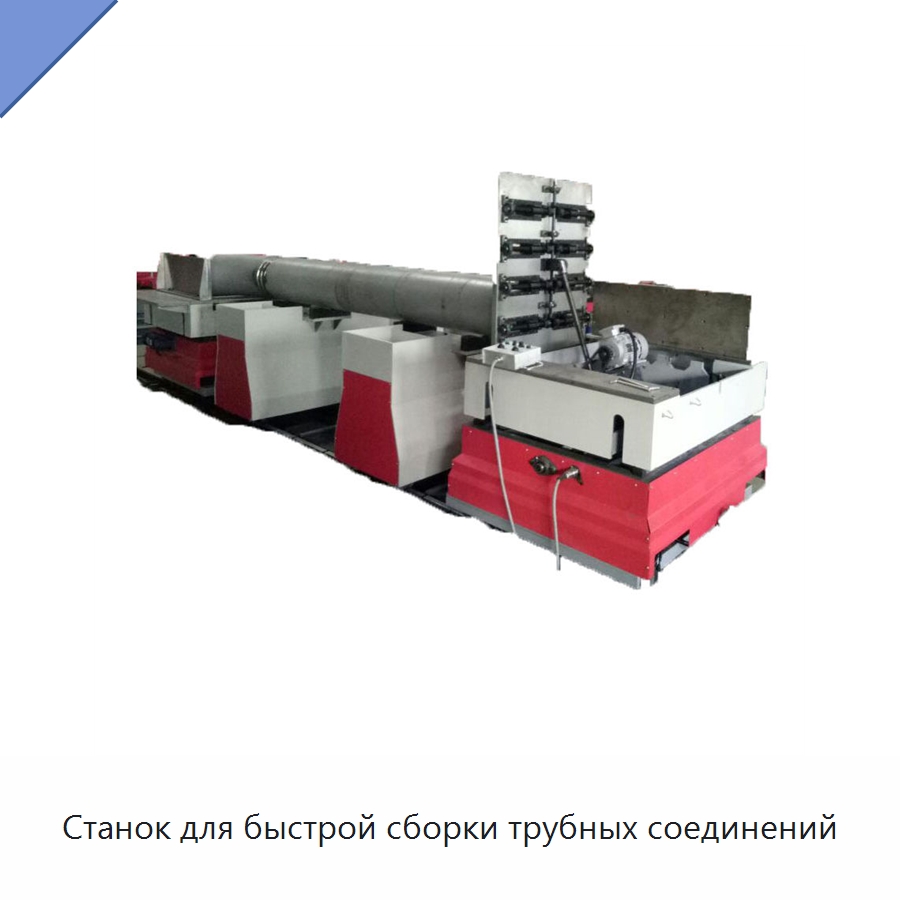

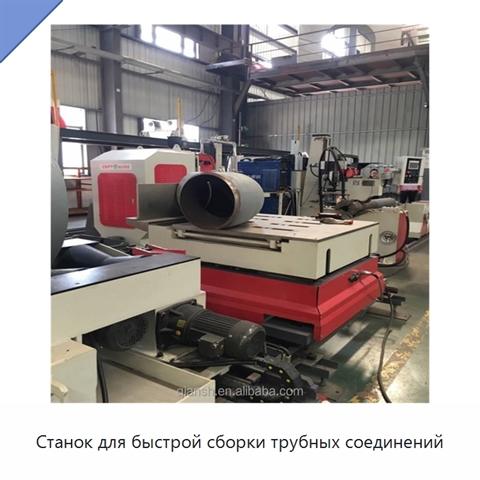

Станок для быстрой сборки трубных соединений

Станок рассчитан на работу с трубами и фитингами стандартной толщины стенки (A1/A2), а также с трубами и фитингами большой толщины стенки (A3/A4). Допустимые диапазоны номинальных диаметров включают DN150–400 (φ168–426) и DN150–600 (φ168–610). Длина трубы составляет 6 м или определяется условиями работы. Обрабатываемыми материалами служат углеродистая, легированная, нержавеющая и криогенная сталь. Система сборки имеет варианты с 1 или 2 комплектами. Перемещение по вертикали и поворот выполняются винтовыми подъёмниками, поперечное перемещение — по линейной направляющей, а продольное — по направляющей из стали квадратного сечения. Для системы сборки предусмотрены значения максимальной нагрузки 500/500/1000/1000 кг и 750/750/1500/1500 кг. Система кронштейнов включает 2 комплекта, рассчитана на максимальную нагрузку 2500 кг и перемещается продольно вручную. Рельсовая система состоит из 1 комплекта; длина направляющей составляет 7,5 м или определяется условиями работы, её тип — стальная направляющая квадратного сечения. Конструкция повышает эффективность и качество работ и снижает требования к навыкам оператора.
