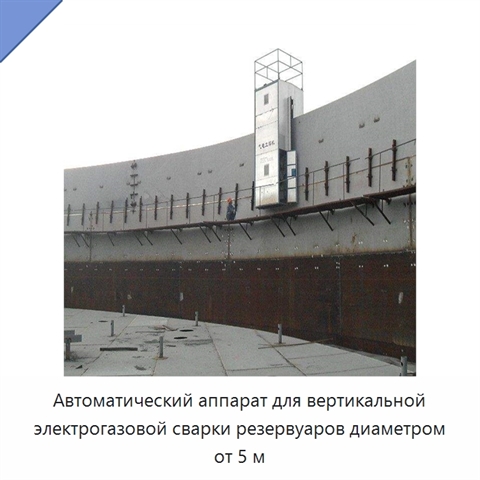

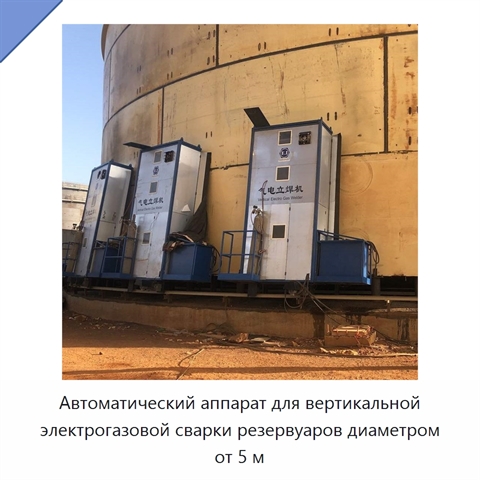

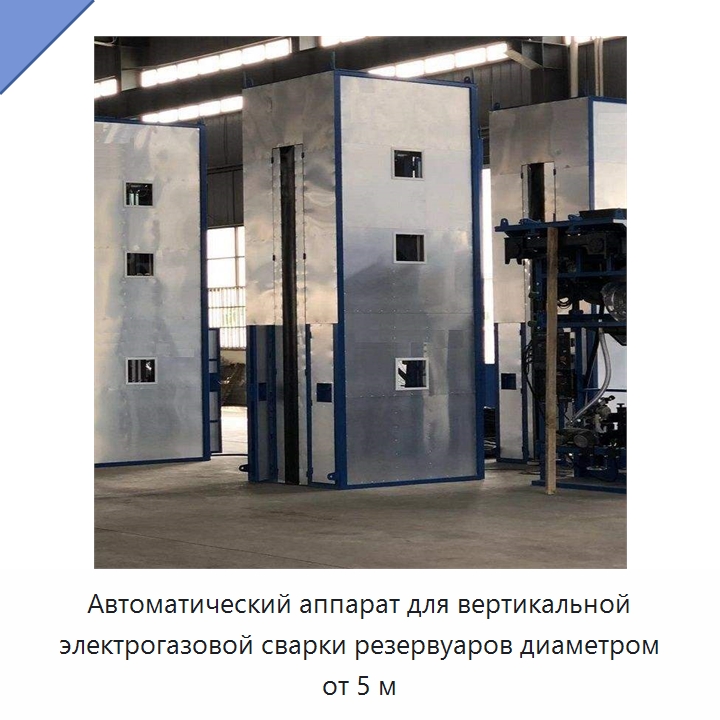

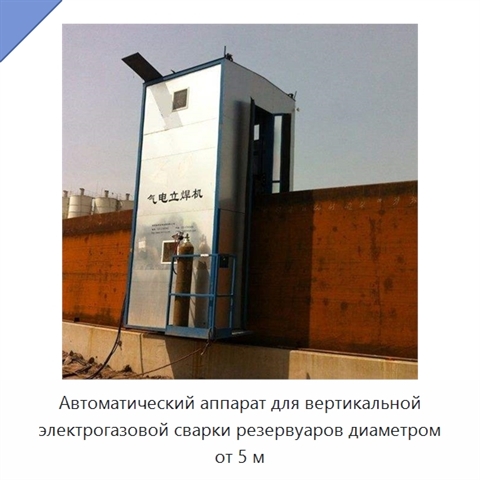

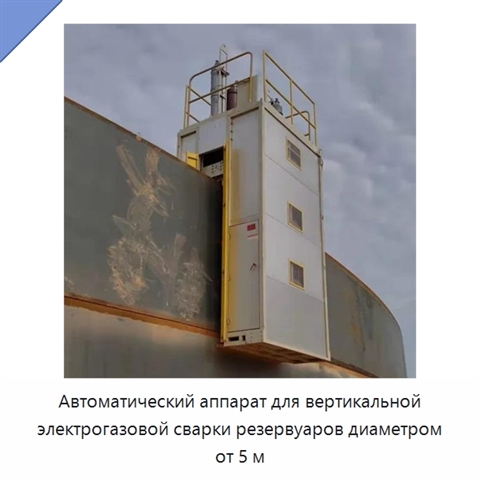

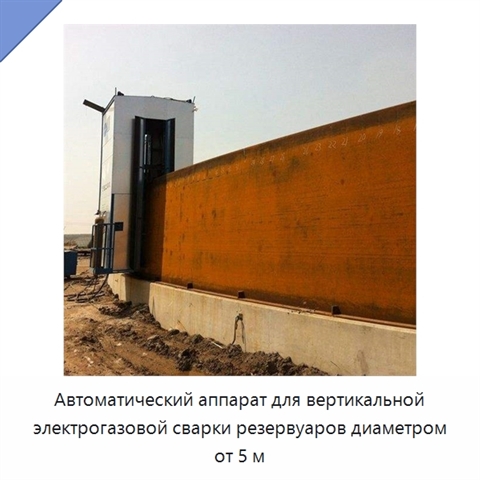

Автоматический аппарат для вертикальной электрогазовой сварки резервуаров диаметром от 5 м

Автоматический аппарат для вертикальной электрогазовой сварки выполняет вертикальные швы в положении 3G на резервуарах диаметром от 5,0 м. Замкнутая система с обратной связью по сварочному току управляет движением каретки, а уровень расплавленного металла в сварочной ванне и длина вылета проволоки регулируются автоматически. Однопроходная сварка выполняется с принудительным формированием шва и водяным охлаждением. Диапазон сварочного тока составляет 80–800 А, напряжения — 20–45 В, скорости сварки — 100–300 мм/мин. Для питания требуется сеть 380 В, 3 фазы, 50 Гц; номинальная мощность равна 25 кВт. Аппарат рассчитан на листы толщиной 10–45 мм, V- или X-образную разделку и проволоку диаметром 1,6 мм. Ширина обечайки в направлении снизу вверх составляет 1,5–3,2 м. Горелка регулируется по трём осям, при этом диапазон перемещения вверх и вниз, а также вперёд и назад равен ±25 мм. Полная скорость перемещения составляет 2650 мм/мин, а полная скорость перемещения каретки — 350 мм/мин. Сварочная каретка имеет малые габариты и массу, а также модульную конструкцию.
