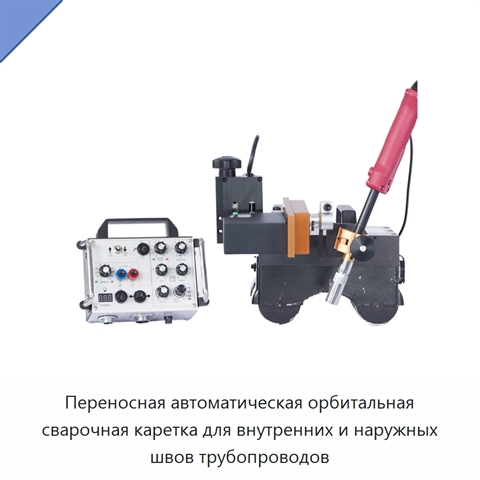

Переносная автоматическая орбитальная сварочная каретка для внутренних и наружных швов трубопроводов

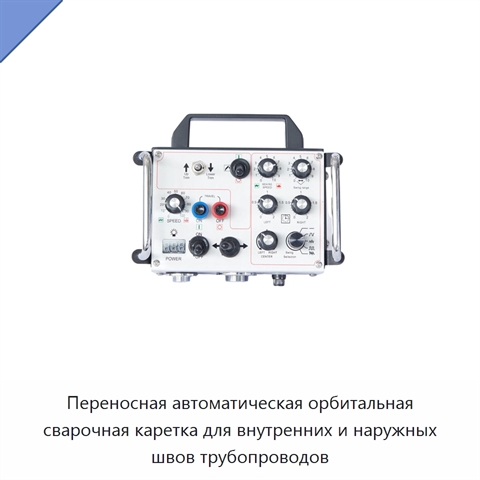

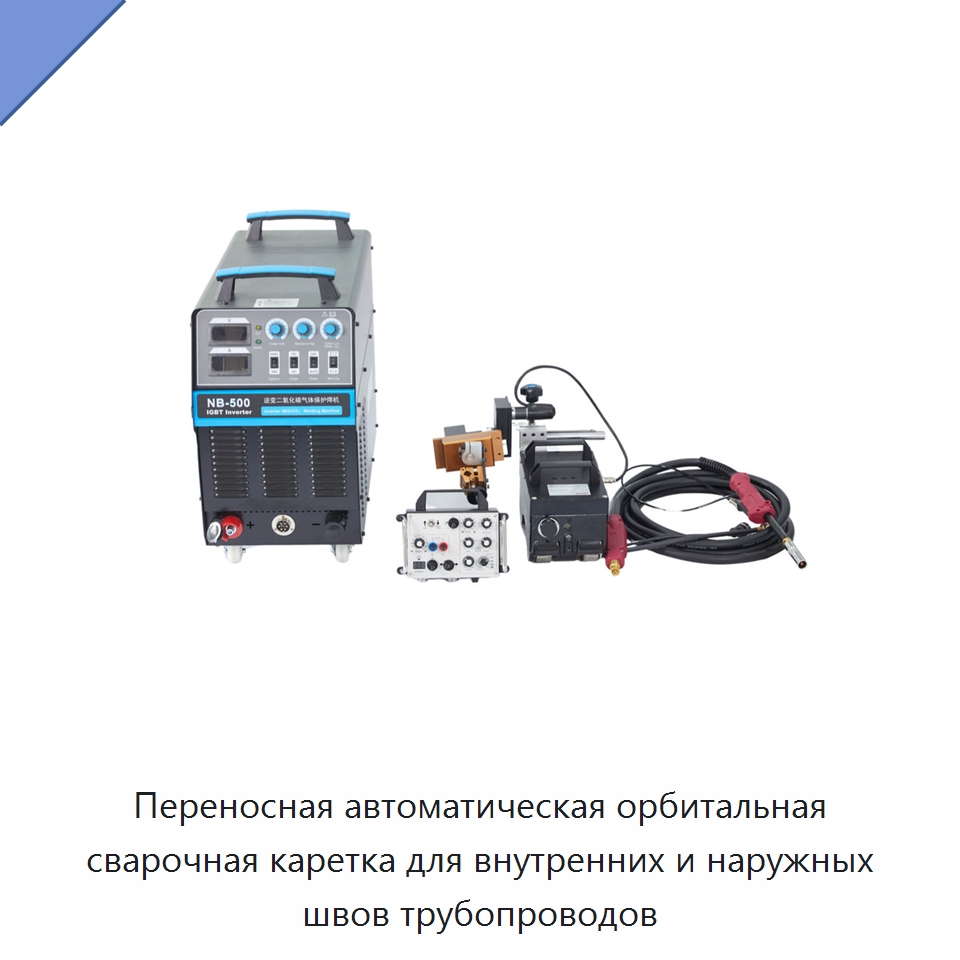

Каретка работает без рельсовых направляющих, перемещаясь по дуговой поверхности заготовки. Осциллятор задает сварочной горелке маятниковое движение. На панели регулируются его скорость в пределах 0–10 об/мин, угол от 0 до ±10°, смещение центрального положения от 0 до ±8° и время задержки в левой и правой крайних точках от 0 до 2 с, а также выбирается режим этого движения. Ползун настраивает положение горелки по вертикали и вдоль направления движения в пределах 85 мм, а зажим изменяет угол ее установки в диапазоне 360°. Отдельные органы управления служат для запуска и остановки хода, выбора направления влево или вправо, изменения скорости перемещения, ручной подачи проволоки и переключения между работой со сваркой и без нее. Масса изделия с узлом качания составляет 16 кг. Для выполнения работ каретку соединяют со сварочным аппаратом, механизмом подачи проволоки и автоматической сварочной горелкой специальными кабелями. Комплект поставки включает кабель питания длиной около 10–15 м, сигнальные кабели горелки и механизма качания длиной около 0,5 м каждый, экземпляр спецификации и набор шестигранных ключей.
