Мобильная гидравлическая тоннельная буровая установка для подземного алмазного колонкового бурения и отбора керна

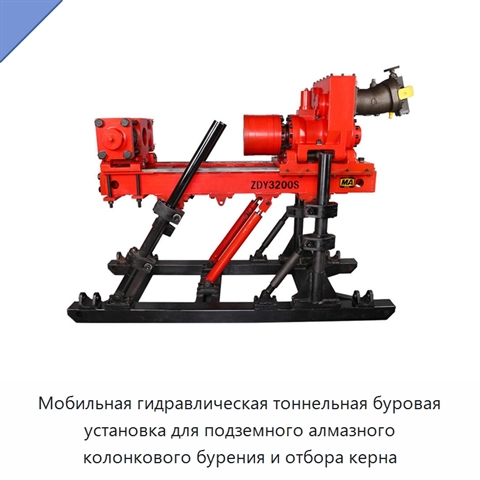

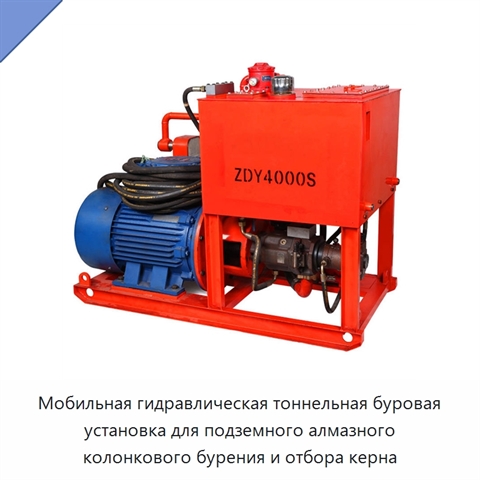

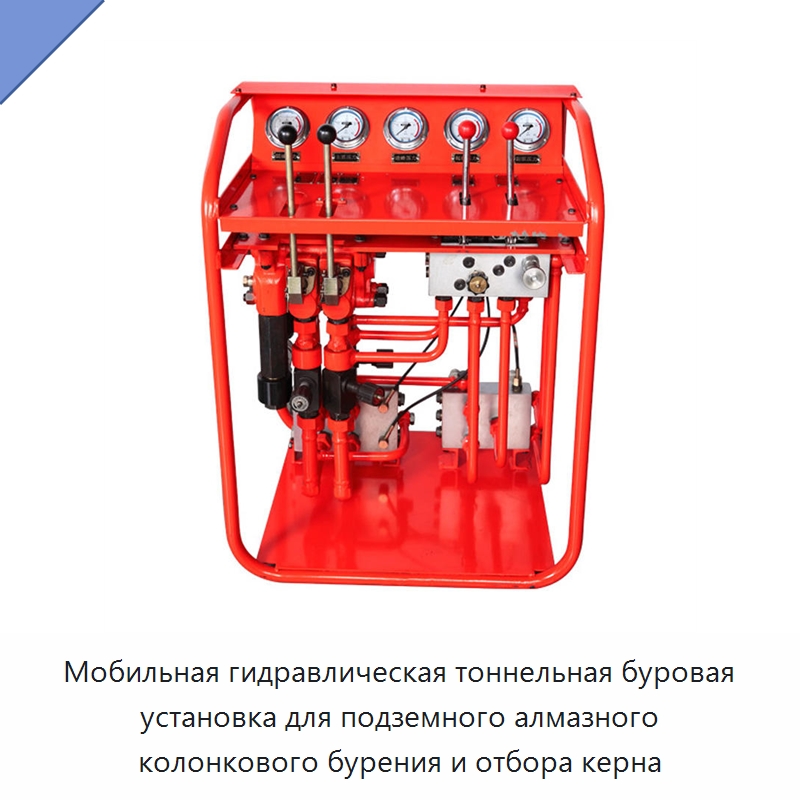

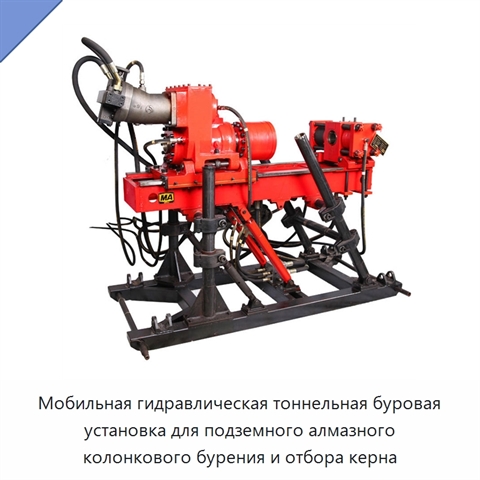

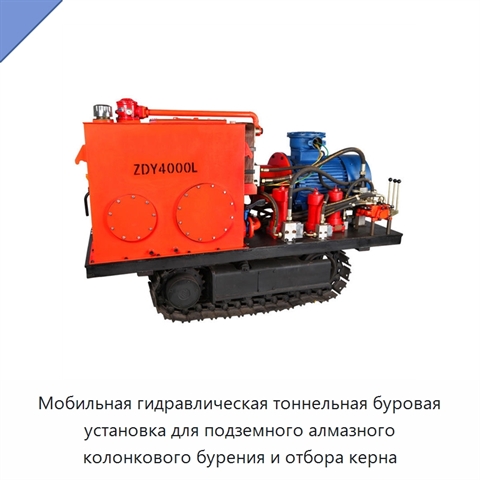

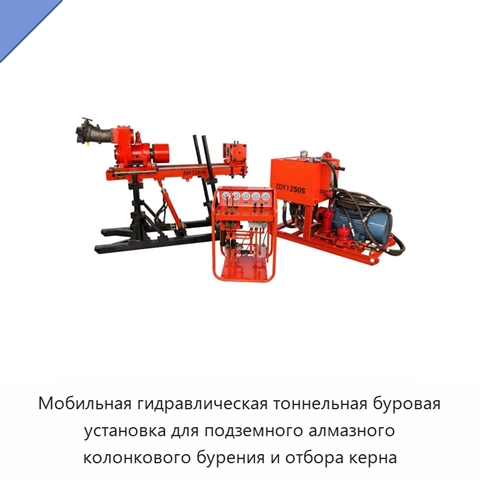

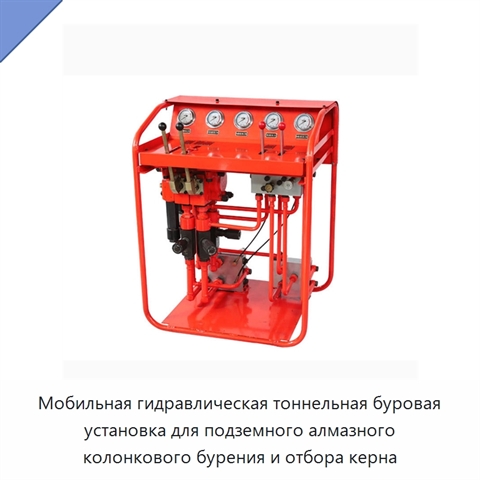

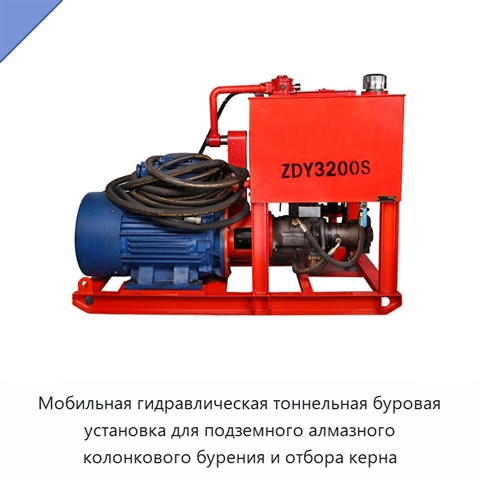

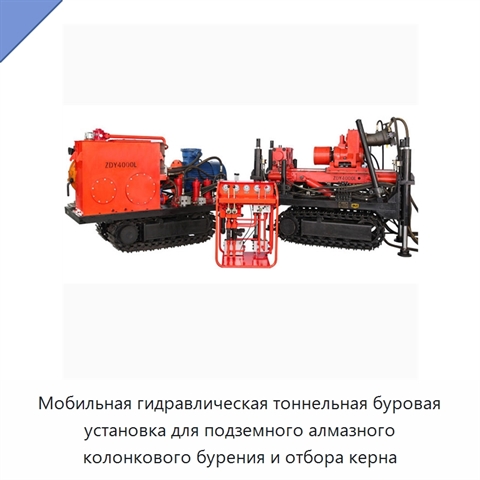

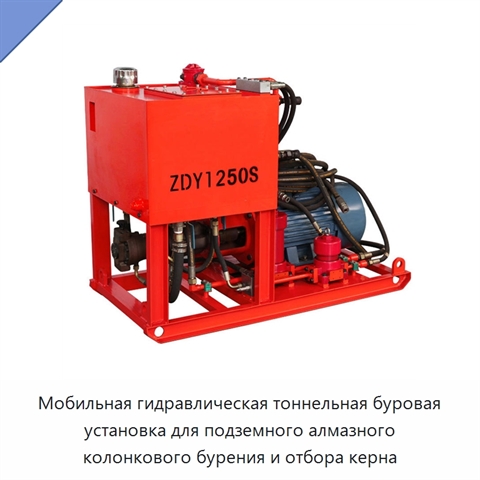

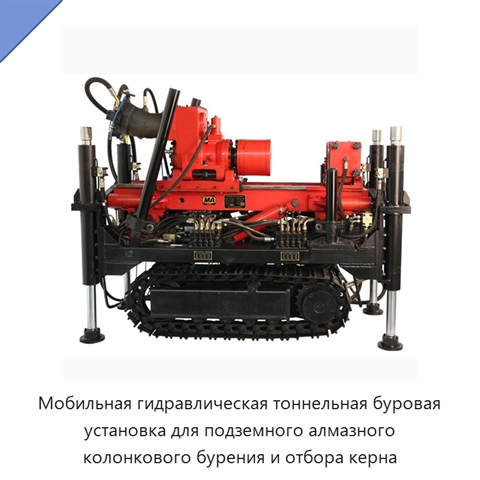

Мобильная гидравлическая тоннельная буровая установка предназначена для подземных работ в угольных шахтах: геологической разведки и отбора керна, поиска воды, дегазации, нагнетания воды для пылеподавления, а также бурения инженерных и геолого-структурных скважин под различными углами. Установка выполняет вращательное бурение твердосплавными и алмазными коронками и может работать с различными бурильными трубами и коронками в соответствии с требованиями бурения. Конструкция включает буровой модуль, насосную станцию, пульт управления и самоходное гусеничное шасси. Буровой модуль, насосная станция и пульт размещены на шасси для перемещения установки. Двухнасосная гидравлическая система позволяет независимо регулировать вращение и подачу. Шпиндель вращателя выполнен со сквозным отверстием для снятия клиньев захвата; управление сосредоточено на пульте. Операции бурения и разгрузки механизированы. Глубина бурения составляет 100–350 м, а диаметры бурения — 50, 42, 63,5 и 73 мм. Угол бурения составляет ±90° либо от 0 до ±90°. В зависимости от исполнения номинальный крутящий момент составляет 660, 1250, 1900, 3200 или 4000 Н·м, а номинальная частота вращения — 50–300, 50–250, 50–270, 50–210 или 50–280 об/мин. Усилие подачи составляет 27, 36, 77, 77 или 100 кН, тяговое усилие — 40, 52, 112, 112 или 150 кН, ход подачи и тяги — 650, 600, 600, 800 или 800 мм. Минимальная рабочая высота составляет 1000 или 1100 мм, максимальная — 2100 мм. Мощность составляет 15, 22, 37, 45 или 55 кВт. Масса установки — 1100, 1350, 2100, 2200 или 2500 кг; масса бурового модуля — 600, 800, 1250, 1200 или 1500 кг.
