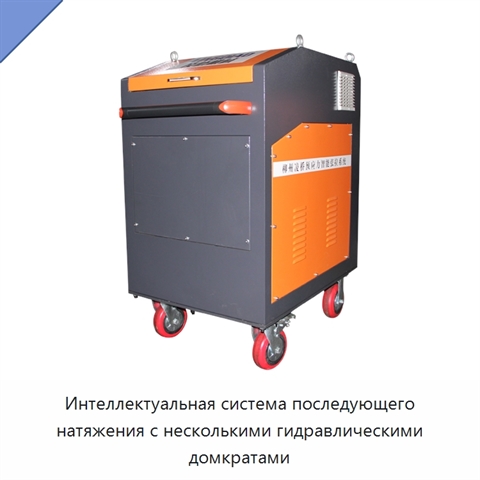

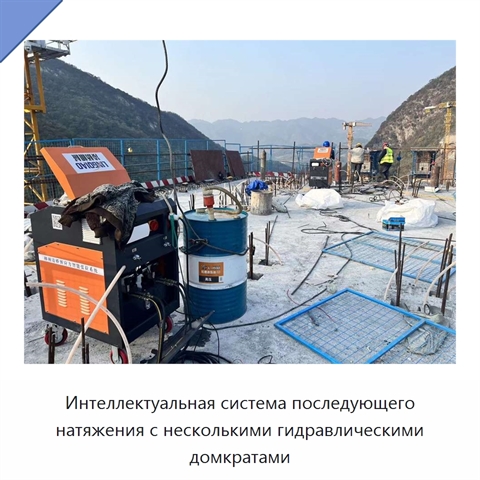

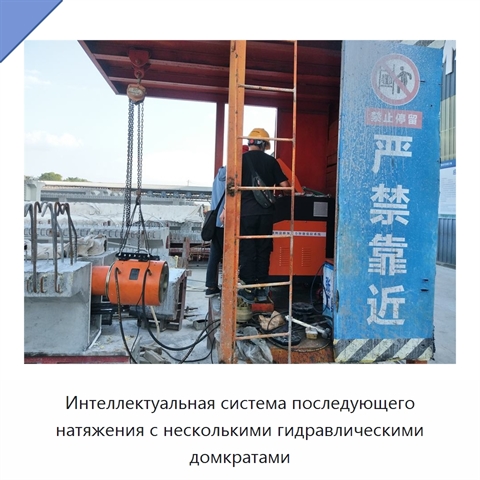

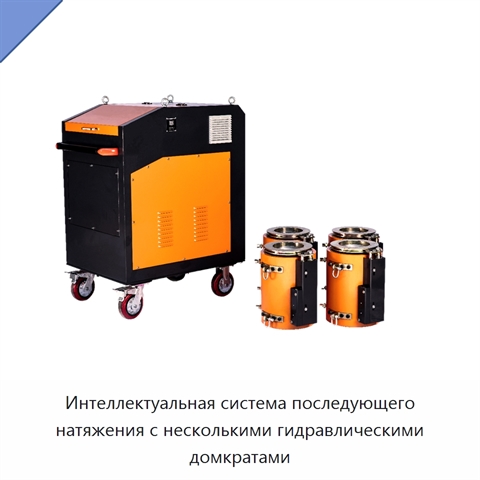

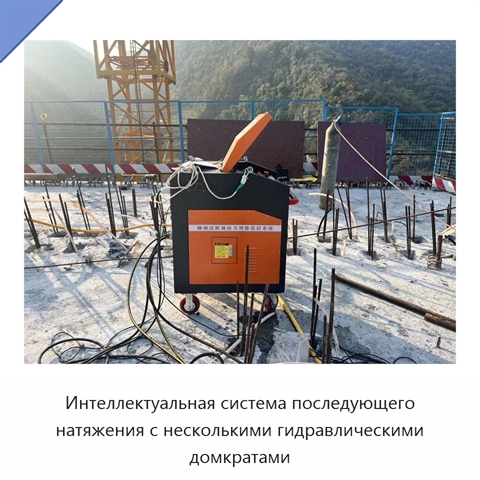

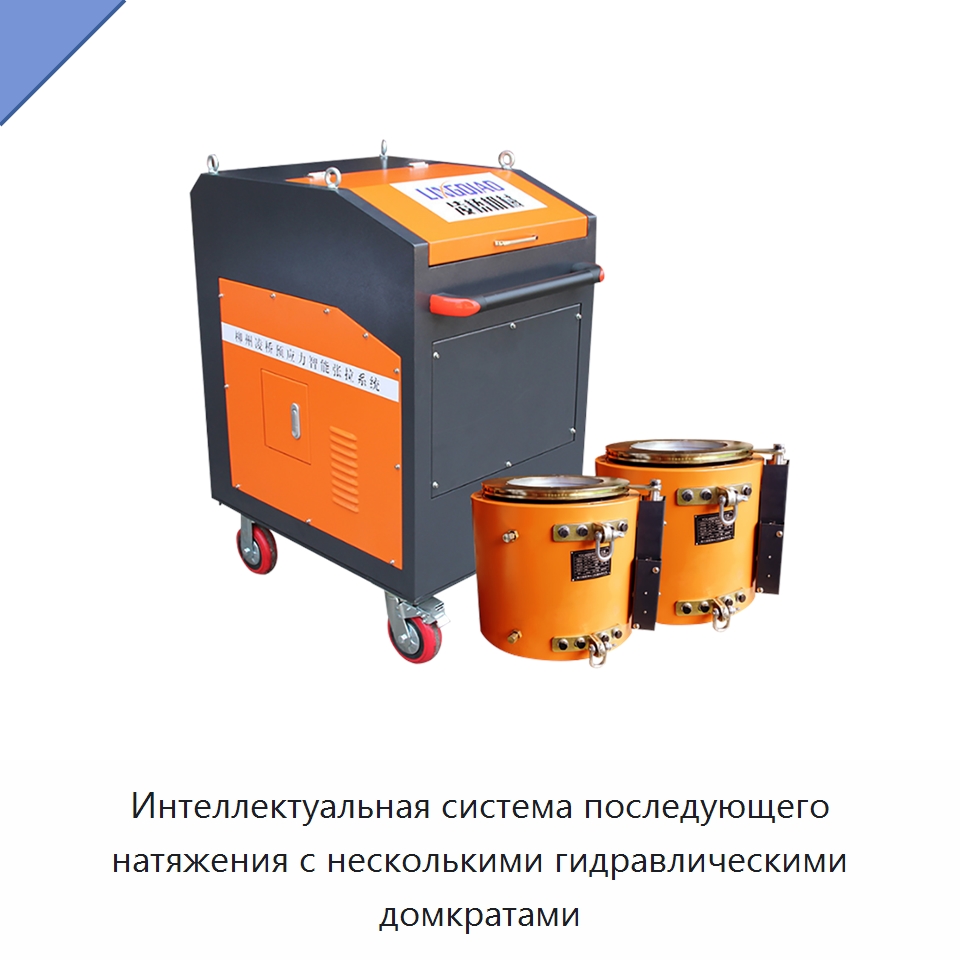

Интеллектуальная система последующего натяжения с несколькими гидравлическими домкратами

Интеллектуальная система последующего натяжения управляет насосными станциями и гидравлическими домкратами посредством ПЛК и сенсорного экрана. Обратная связь по данным датчиков давления и перемещения обеспечивает синхронное и точное натяжение. Система сохраняет данные процесса натяжения, автоматически формирует отчёты и позволяет просматривать архивные данные. В состав входят система управления, основная и вспомогательная интеллектуальные насосные станции с возможностью взаимного переключения, интеллектуальный натяжной домкрат, сигнальные линии данных, трубопроводы высокого давления, преобразователь давления, датчик перемещения и программное обеспечение для мониторинга. Данные между двумя насосными станциями передаются через модуль беспроводной связи; при наличии соответствующего модуля возможна удалённая передача данных на сервер. Номинальное давление вариантов системы составляет 50 или 63 МПа, номинальный расход — 2 л/мин или 2×2 л/мин, мощность двигателя — 3 или 4 кВт. В качестве рабочей жидкости используется противоизносное гидравлическое масло № 32 зимой и № 46 летом; объём заправки составляет 80 л на комплект. Диапазон измерения преобразователя давления — 0–70 МПа, точность — 0,3 % FS. Перемещение домкрата измеряется в диапазоне 0–225 мм с разрешением 0,1 мм и точностью 0,5 % FS. Точность натяжения составляет ±1 %, точность синхронизации усилия — ±2 % FS, точность синхронного перемещения — ±1 % FS. Дальность беспроводной передачи достигает 200 м, рабочая температура окружающей среды составляет 5–60 °C. Масса вариантов — 202 и 225 кг, габаритные размеры — 930×610×1080. Гидравлический домкрат изготовлен из легированной стали и имеет максимальную высоту 200 мм.
