Геологоразведочный прибор с передатчиком

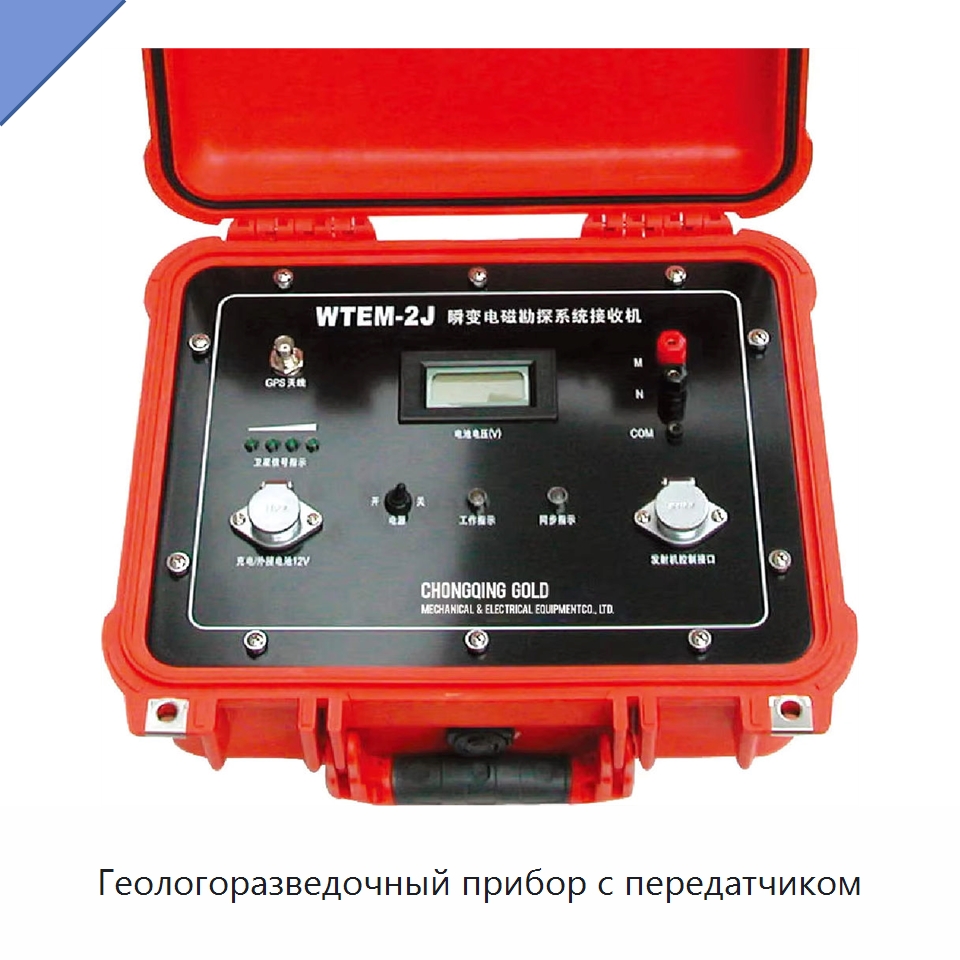

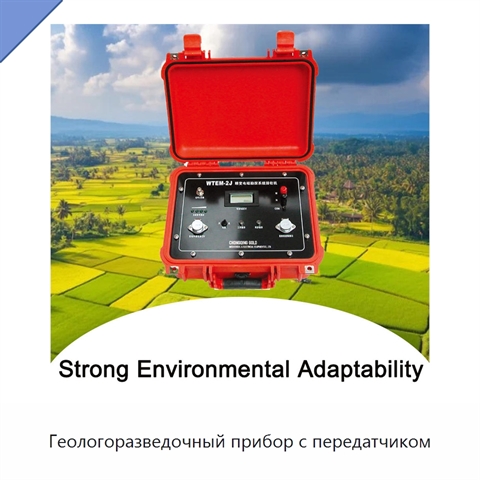

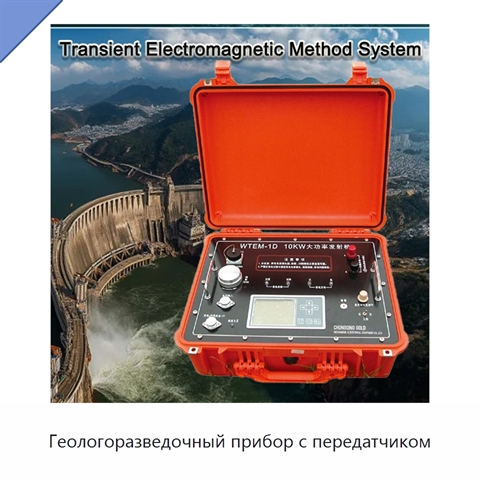

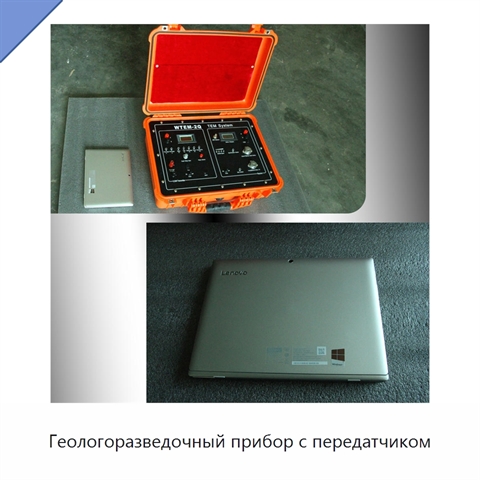

Геологоразведочный прибор включает приемник и передатчик для электроразведки. Приемник имеет один канал, предварительное усиление 8 и 32 раза и основное усиление 1, 2, 4, 8, 16, 32, 64 или 128 раз. Полосовой фильтр работает в диапазоне 0–50 кГц с линейной фазовой характеристикой, полный диапазон составляет 0–400 кГц. Разрядность АЦП — 16 бит, минимальный интервал отсчета — 1 мкс, суммарная погрешность кварцевого генератора — не более 5×10⁻⁹. Предусмотрены 50 трасс и накопление от 1 до 9999 раз. Синхронизация выполняется по кабелю. Приемник оснащен встроенной перезаряжаемой батареей 12 В, поддерживает внешнее питание и работает не менее 10 часов. Передатчик рассчитан на мощность 10 кВт, формирует напряжение 200 В и ток 50 А; точность измерения тока составляет 1 %. Доступны частоты питания 0,0625; 0,125; 0,25; 0,5; 1; 2; 4; 8; 16 и 32 Гц. Жидкокристаллический дисплей отображает передаваемое напряжение с разрешением 0,1 В. Рабочая температура оборудования составляет от −10 до +50 °С. В передатчике предусмотрено быстрое отключение, а функция определения времени отключения передает программному обеспечению точное значение для повышения разрешения обработки. Управление с КПК позволяет настраивать параметры, просматривать, сохранять и строить графики данных на месте. Программно-управляемая аппаратная фильтрация обеспечивает устойчивость к помехам.
