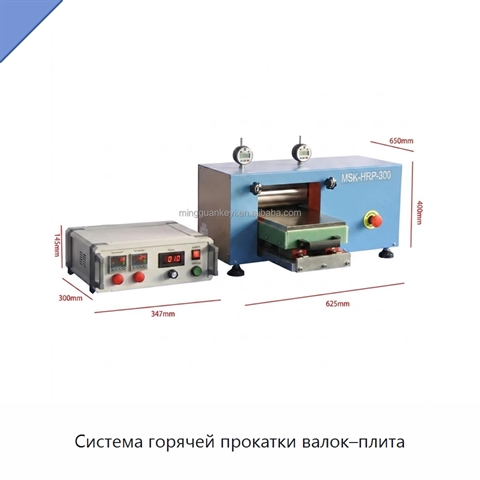

Система горячей прокатки валок–плита

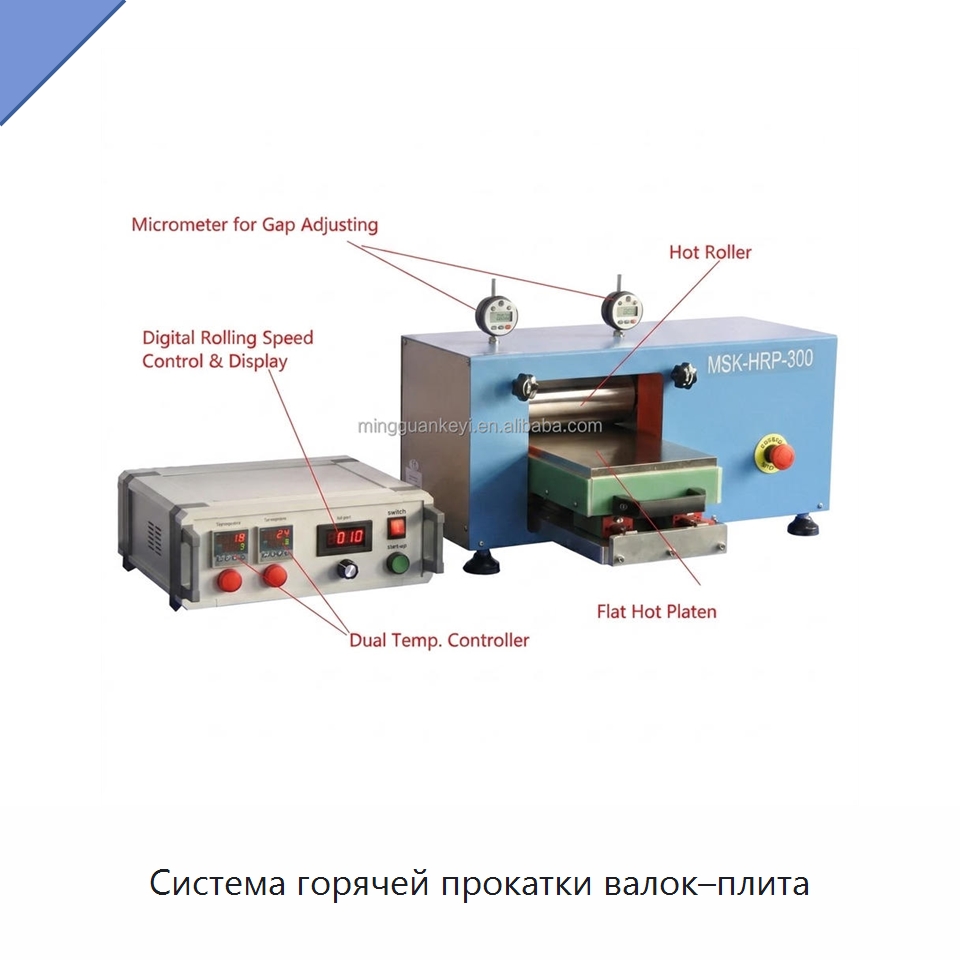

Система представляет собой горячий пресс валок–плита с регулируемым зазором между валком и плитой 0–1,8 мм. Горячий валок приводит плиту в движение с помощью двигателя постоянного тока; передача движения между валком и плитой осуществляется за счет трения. Двигатель имеет высокий крутящий момент, напряжение 24 В постоянного тока, мощность 40 Вт и редуктор с передаточным отношением 1:75; скорость вращения при прокатке регулируется в диапазоне 5–45 об/мин. Валок изготовлен из высокопрочной огнеупорной стали с твердостью RC > 58, его диаметр составляет 96 мм, ширина — 220 мм. Линейная скорость валка регулируется в диапазоне 0–50 мм/с, ширина прокатки на плите — до 150 мм. Горячая плита изготовлена из высокопрочной огнеупорной стали с твердостью RC > 58, ее размеры составляют 200 мм по ширине и 300 мм по длине. Максимальная температура горячего валка — 200 °C, горячей плиты — 300 °C. Два цифровых регулятора обеспечивают раздельное управление нагревом валка и плиты; скорость нагрева не превышает 4 °C/мин, точность регулирования температуры составляет ±3 °C. При рабочей температуре выше 100 °C требуется водяной охладитель, который не входит в комплект. Система совместима с перчаточным боксом с аргоном. Электропитание составляет 208–240 В переменного тока, 50/60 Гц, однофазное, 20 А; потребляемая мощность — 4,5 кВА. Для измерения толщины предусмотрены две цифровые микрометрические головки с точностью ±0,005 мм. Выходная толщина зависит от материала и исходной толщины: электрод толщиной 0,16 мм с медным покрытием может быть спрессован до 0,1 мм, электрод толщиной 0,06 мм с медным покрытием — до 0,04 мм, а материал из серебра или золота толщиной 0,33 мм — до 0,03 мм.

Наименование производителя

Precision 200C (200mm Width) Roll to Plate Hot Rolling Mill System for Solid State Battery Electrode Research MSK-HRP-300
