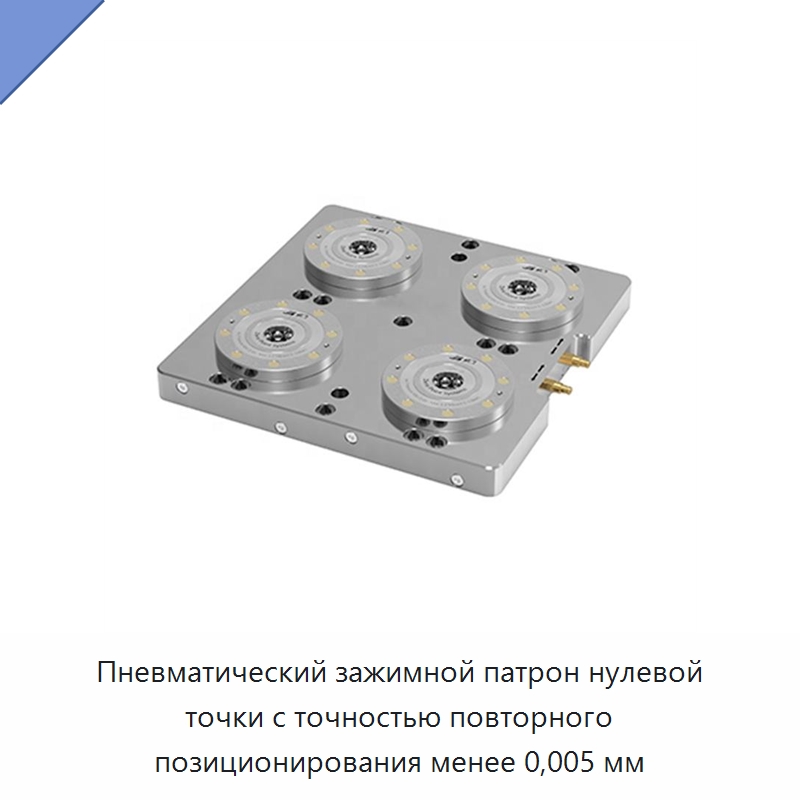

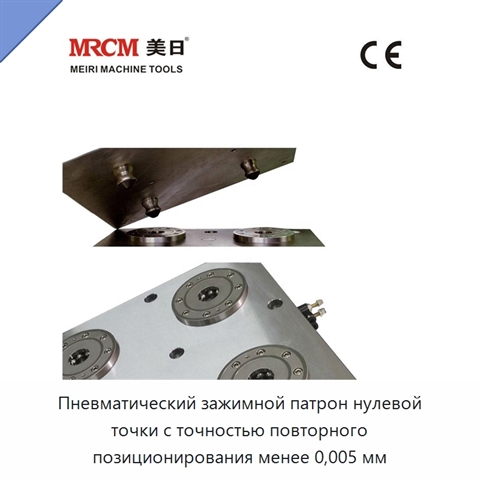

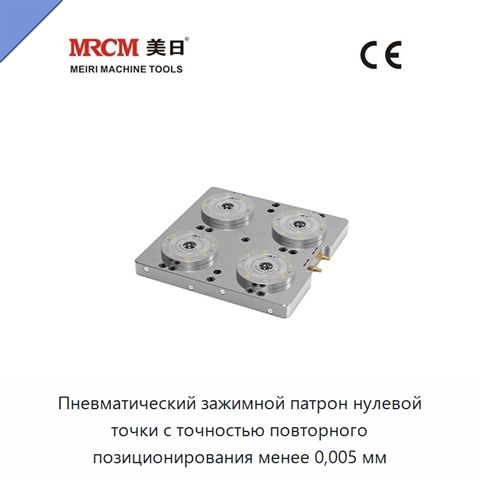

Пневматический зажимной патрон нулевой точки с точностью повторного позиционирования менее 0,005 мм

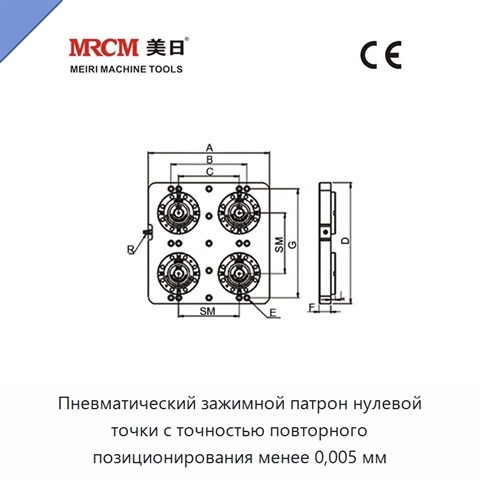

Патрон изготовлен из штамповой стали, а его поверхность и поршень подвергнуты упрочнению. Конструкция рассчитана на установку на рабочие столы станков с расстоянием между Т-образными пазами 100 или 125 мм. Крепление выполняется болтами с потайной головкой. Для точного базирования предусмотрено не менее двух позиционирующих отверстий; расстояние между двумя установочными элементами составляет 200 мм. Повторное позиционирование выполняется с точностью менее 0,005 мм. Разблокировка может осуществляться пневматическим или гидравлическим способом с установкой соответствующего быстроразъёмного соединителя. Пневматическое исполнение обеспечивает автоматическое удаление стружки. Интерфейс подачи воздуха для удаления пыли подключается по выбору. Варианты конструкции различаются габаритами, усилием зажима, усилием натяжения и массой.
