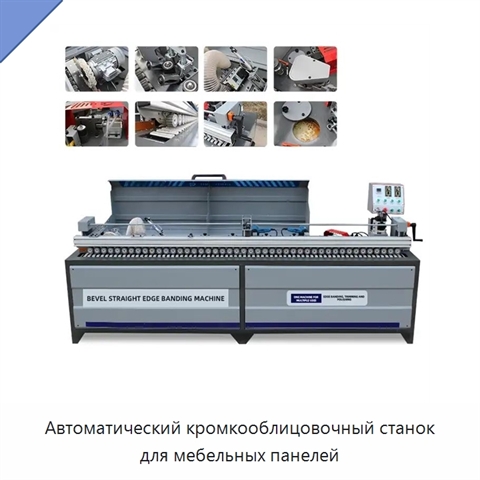

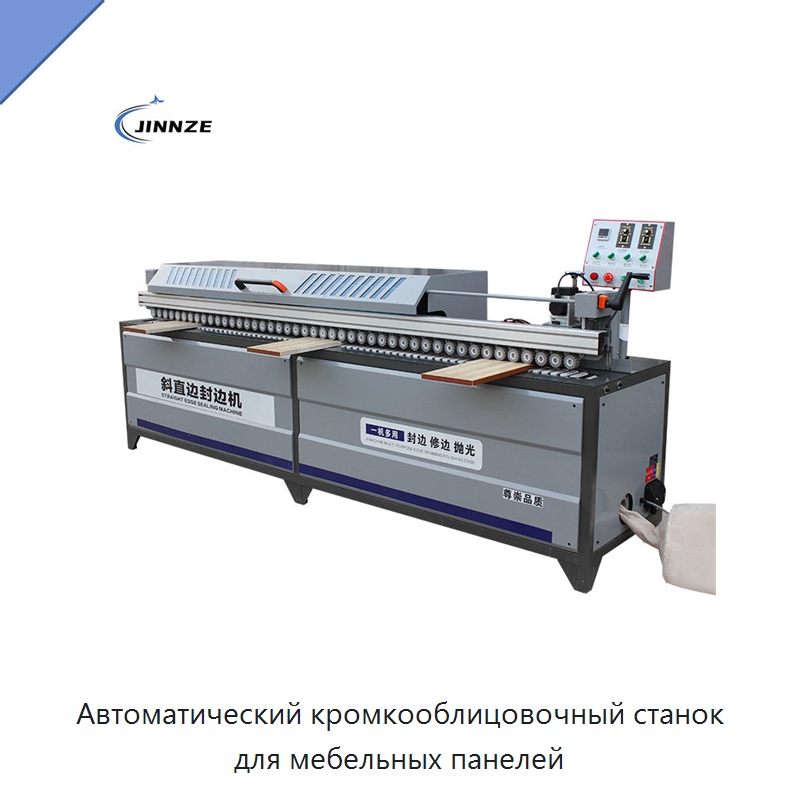

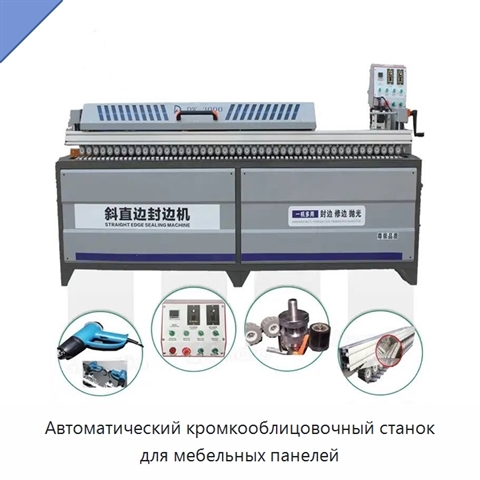

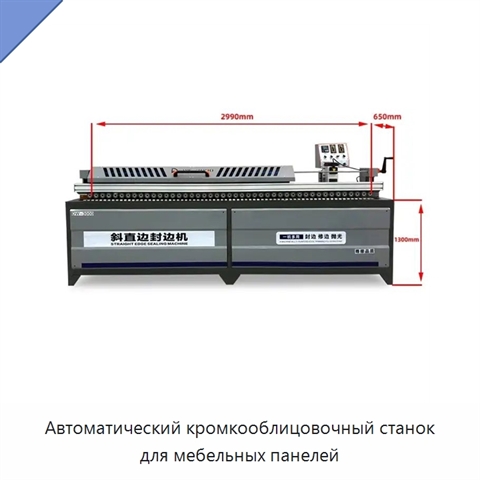

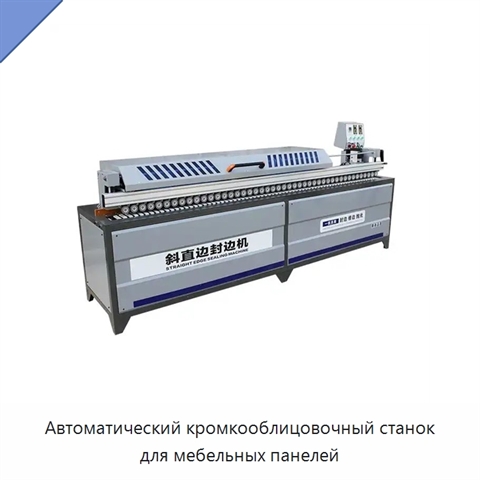

Автоматический кромкооблицовочный станок для мебельных панелей

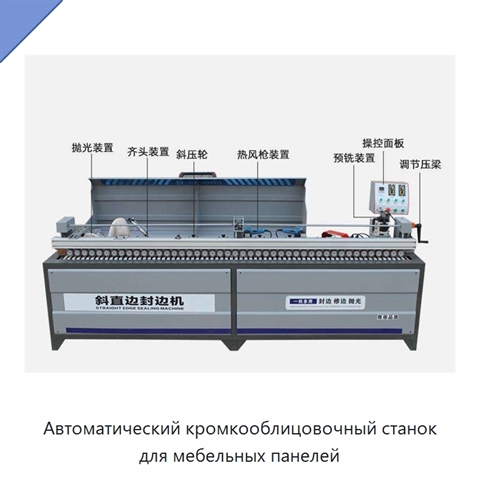

Станок предназначен для автоматической обработки прямых и косых кромок с предварительным фрезерованием плиты под углом 45°. Узел нанесения клея дополнен устройством прорезания кромочной ленты с регулируемой высотой прорези. Подачу выполняет сдвоенный цилиндрический ремень, нагрев кромочной ленты обеспечивают два термофена. Угол восьми наклонных прижимных роликов настраивается в пределах 30–90°; также предусмотрены автоматическое выравнивание и вспомогательная направляющая подачи. После облицовывания выполняются обрезка, удаление клеевой линии гибким скребком, полирование и вакуумное удаление отходов. Для узлов обработки предусмотрены три шпиндельных двигателя. Мощность предварительного фрезерования составляет 2,2 кВт, нагрева — 2,2 кВт × 2, обрезки — 2,2 кВт × 2, вакуумирования — 550 Вт, полирования — 0,4 кВт × 2, общая мощность — 11 кВт. Мощность узла кромкооблицовывания составляет 160 Вт, передачи — 180 Вт, а скорость обоих процессов регулируется в диапазоне 0–12 м/мин. Минимальные размеры листа — 30 × 15 см, высота кромкооблицовывания — 0–50 мм, толщина кромки — 0,3–3 мм. Давление источника воздуха составляет 0,5–0,7 МПа, напряжение — 380/415 В. Для работы подходят термоклеи средней и низкой температуры с настройкой нагрева в диапазоне 150–180 °C. Габариты станка — 299 × 65 × 130 см, масса — 430 кг, размеры упаковки — 312 × 74 × 115 см.
