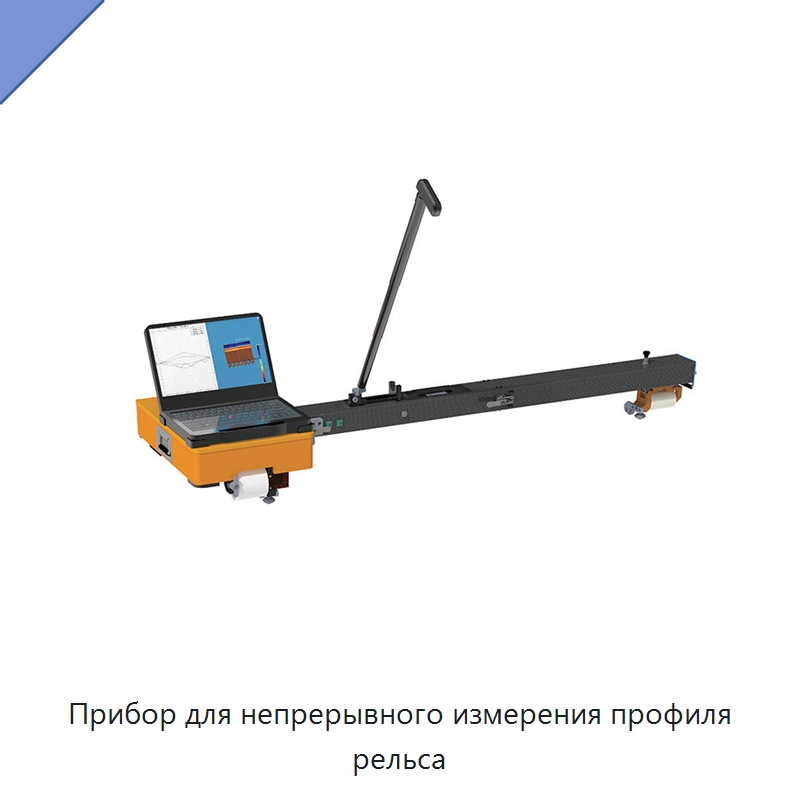

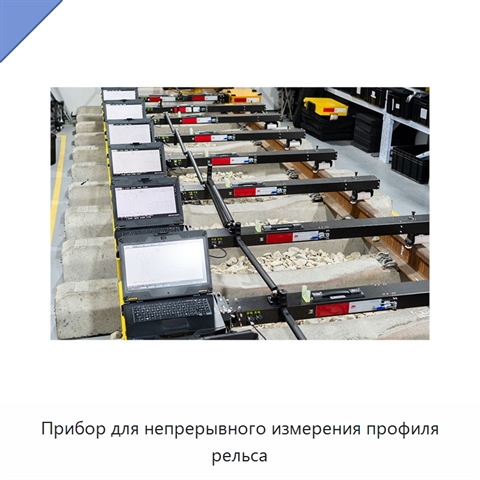

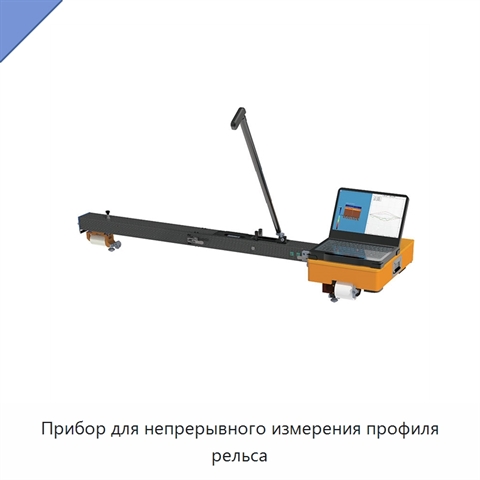

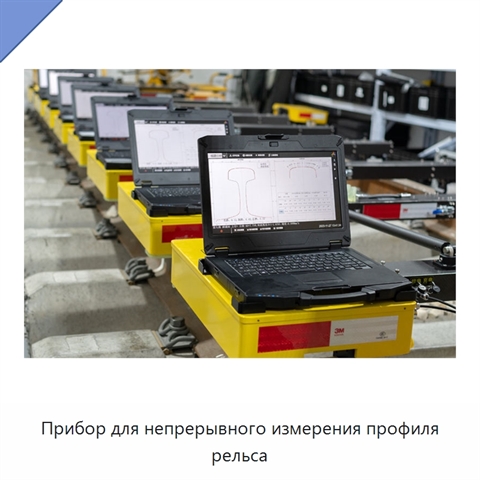

Прибор для непрерывного измерения профиля рельса

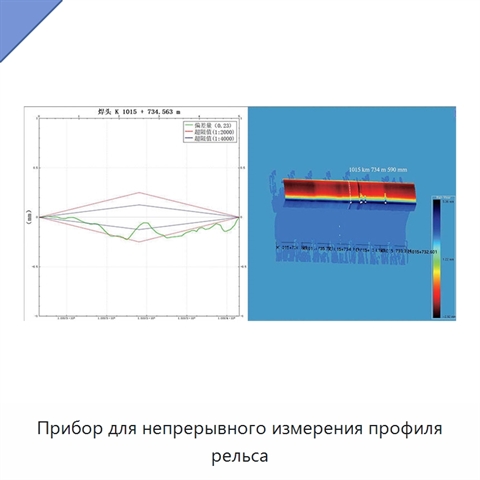

Прибор непрерывного измерения профиля рельса использует лазер и высокоскоростные камеры для быстрого захвата профиля в динамических условиях. Лазерная технология трёхмерного обнаружения обеспечивает бесконтактный контроль профиля на большой дистанции. Встроенный компьютер с применением технологии цифрового двойника восстанавливает виртуальный трёхмерный рельс и формирует наглядное количественное представление профиля, дефектов и особенностей стрелочных переводов. Система выводит данные о вертикальном, боковом и суммарном износе, цифровой объём шлифования рельса, а также двумерный и трёхмерный профили с привязанными к местоположению данными об износе. Минимальный интервал вывода профиля составляет 0,3 м. Формируются отчёты об индексе качества пути и стрелочных переводов, планы оптимальной корректировки профиля, стандартизированные отчёты об анализе износа и отчёты по обнаружению и оптимизации профиля на заданных интервалах. Доступно сравнение индекса качества до и после шлифования. Контроль сварных соединений включает измерение высоты и плавности шва, динамическое отслеживание сварного соединения, а также измерение высоты шва, выравнивания и изолирующих стыков. Опционально выполняется обнаружение волнистости, наплывов и выбоин. Проверка стрелочных переводов охватывает профиль, выравнивание, остряк, крестовину и головку рельса; отчёты содержат данные для технического обслуживания и улучшения состояния. Прибор рассчитан на работу в любую погоду, оснащён аккумуляторными батареями для более чем 6 часов эффективной работы на одном заряде и поддерживает сборку и разборку на месте благодаря модульной конструкции. Модуль хранения обеспечивает сканирование с возобновлением после прерывания, построение трёхмерного облака точек, автоматическую загрузку и анализ данных после измерения. Управление одним человеком и интеллектуальная система позволяют выполнять контроль неспециалистам. Функциональные модули можно обновлять по требованиям заказчика. Точность измерения составляет ±0,05 мм, скорость измерения не превышает 8 км/ч, рабочая температура находится в диапазоне от −20 °C до +50 °C, масса не превышает 40 кг.
