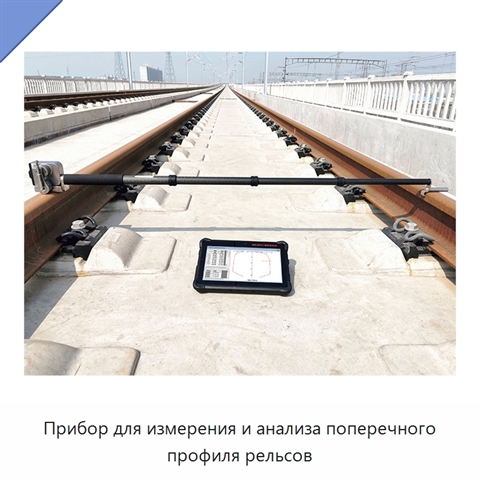

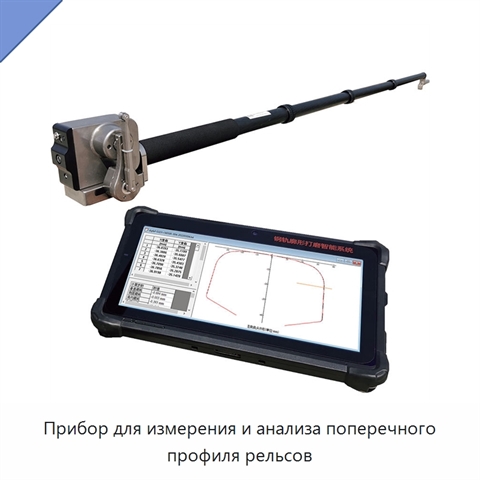

Прибор для измерения и анализа поперечного профиля рельсов

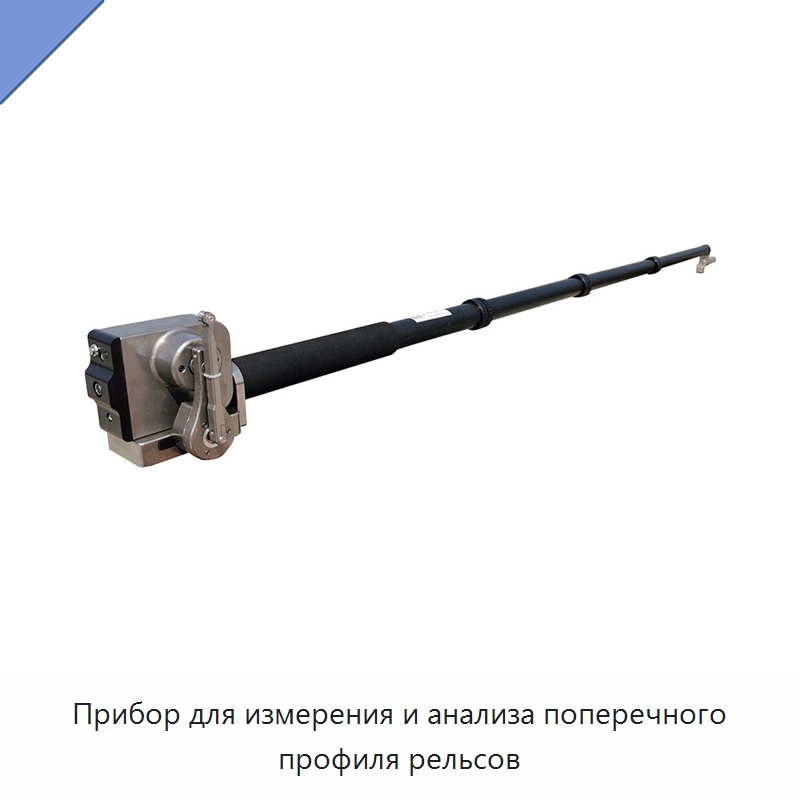

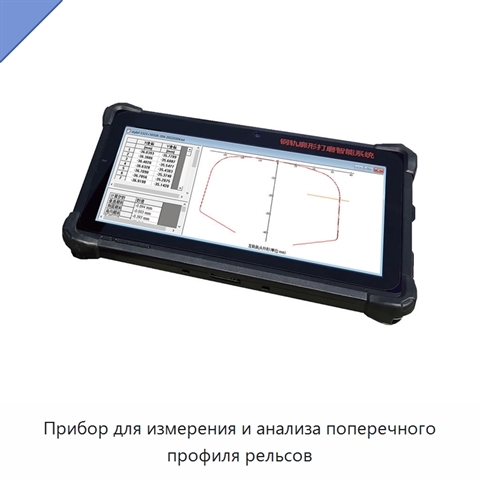

Прибор измеряет и анализирует поперечный профиль рельсов. На специальной платформе доступен анализ профиля в реальном времени. Программное обеспечение рассчитывает боковой и вертикальный износ, возвышение, ширину рельсовой колеи и ширину путевой колеи, эквивалентную коничность, эффективность контакта колеса с рельсом и характеристики контакта. Съёмный измерительный щуп оснащён телескопическим стержнем из углеродного волокна, обеспечивающим высокую точность позиционирования и удобство переноски. Поддерживаются проводное и беспроводное подключение, а кабели передачи данных с авиационными боковыми разъёмами повышают надёжность соединения. Энкодер с полым валом и конструкция из титанового сплава сочетают компактность, высокую прочность и коррозионную стойкость. Повторяемость составляет 0,005 мм, погрешность измерения — ±0,01 мм, время измерения — менее 5 секунд. Интервал выборки равен 0,1 мм, количество точек данных превышает 500, размер файла составляет 4–8 кБ. Масса прибора — менее 1,5 кг, рабочая температура — от −20 до +60 °C, опорой для позиционирования служит подошва рельса. Измеряются рельсы массой 43, 45, 50, 60 и 75 кг/м, а также комбинированное сечение остряка и рамного рельса. Отклонения профиля, вызванные смещением при установке, корректируются автоматически. Результаты можно автоматически загружать пакетами в базу данных для централизованного хранения и управления данными профиля.
