Артикул: 238-304
Модель: ШКЯ-21(4Э)
Секция: Дополнительная

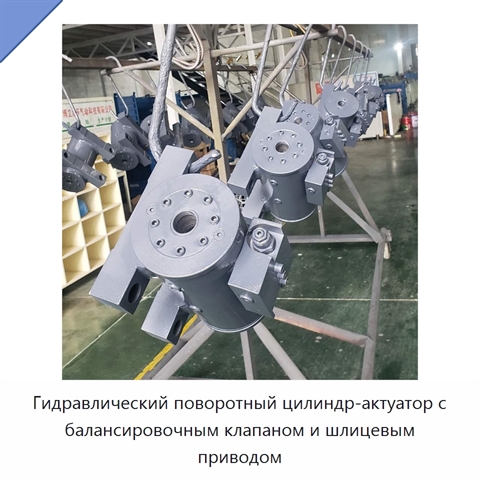

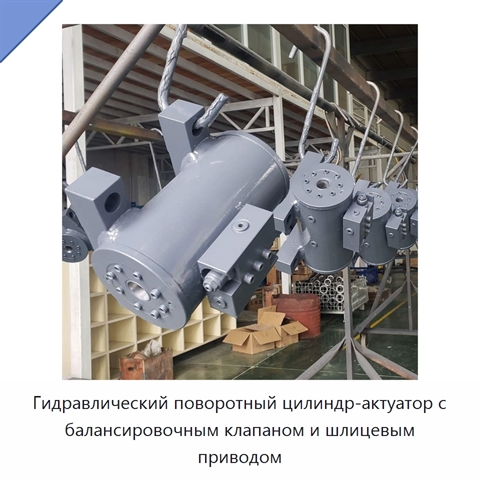

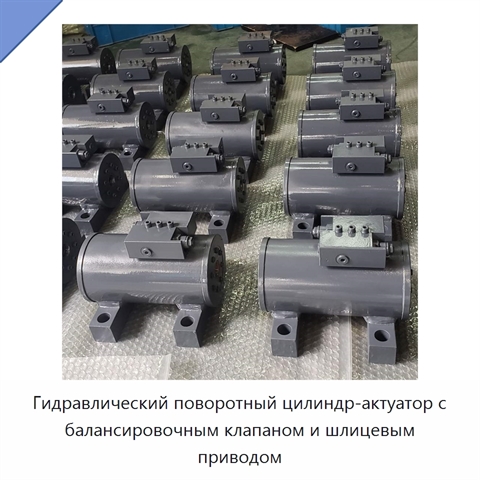

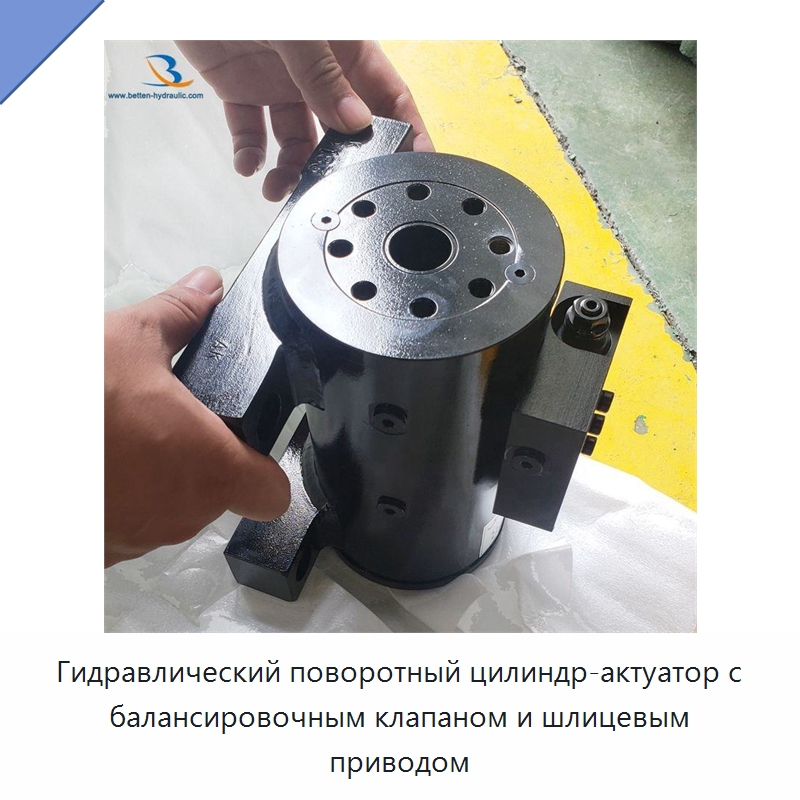

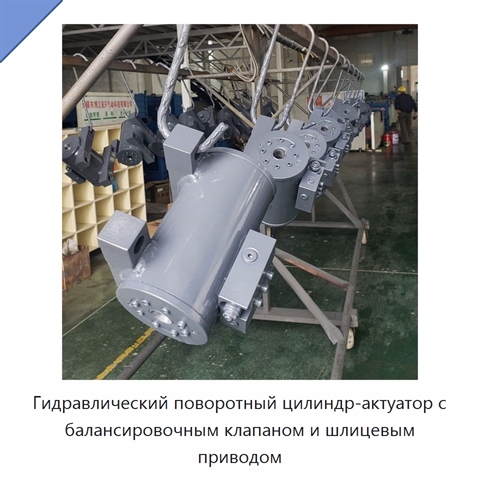

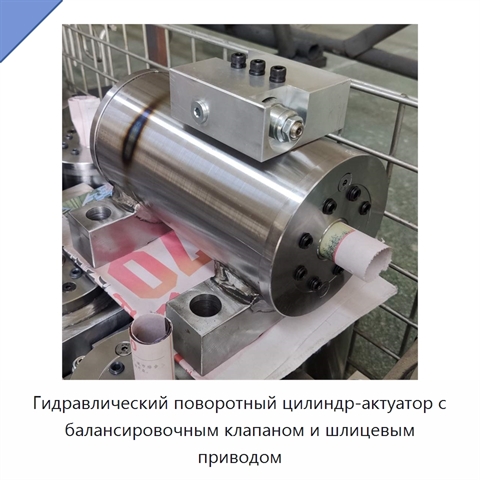

Гидравлический поворотный цилиндр-актуатор с балансировочным клапаном и шлицевым приводом
Гидравлический поворотный цилиндр-актуатор выполнен по схеме поворотного цилиндра с поршнем и оснащён скользящим шлицевым механизмом. Он преобразует линейное перемещение поршня во вращение центрального вала. Конструкция включает корпус и два подвижных элемента — вал и поршень. Зубья вала входят в зацепление с ответными зубьями на внутреннем диаметре поршня, а второй комплект шлицев на наружном диаметре поршня взаимодействует с зубчатой частью корпуса. Для различных исполнений предусмотрены углы поворота 180°, 180–360° и 200–220°. Крепление может быть фланцевым, на лапах либо предусматривать выбор между этими вариантами в зависимости от исполнения.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлический поворотный цилиндр-актуатор
Гидравлический поворотный цилиндр-актуатор используют для преобразования линейного перемещения поршня во вращение центрального вала через шлицевое зацепление.
Характеристики ШКЯ-21(4Э)
Модель (по базе 91Т)ШКЯ-21(4Э)
Материал корпусасталь
Основные компонентыдвигатель, подшипник, сосуд под давлением, шестерня, шток и труба
Приводгидравлический
Стандартный или нестандартныйстандартный, нестандартный
Конструкцияповоротный цилиндр, поршневой цилиндр
Гидравлический поворотный цилиндр-актуатор - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ШКЯ-21(4Э) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Мы понимаем, что каждый проект уникален. Поэтому по запросу мы готовы рассмотреть настройку технических параметров, типоразмеров и комплектации ШКЯ-21(4Э) под конкретные задачи (силами завода-изготовителя или нашего предприятия в России).
Информация проверена на актуальность: 24.08.26
Сведения о производителе и характеристиках актуальны.
