Артикул: 307-319
Модель: АФК-72(2Ж)
Секция: Дополнительная

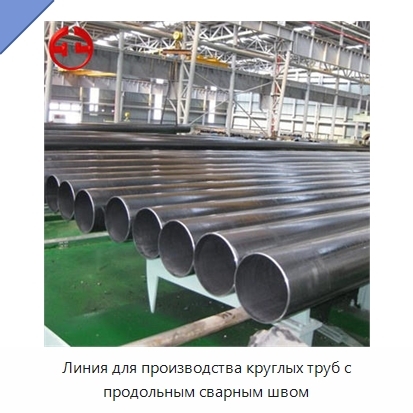

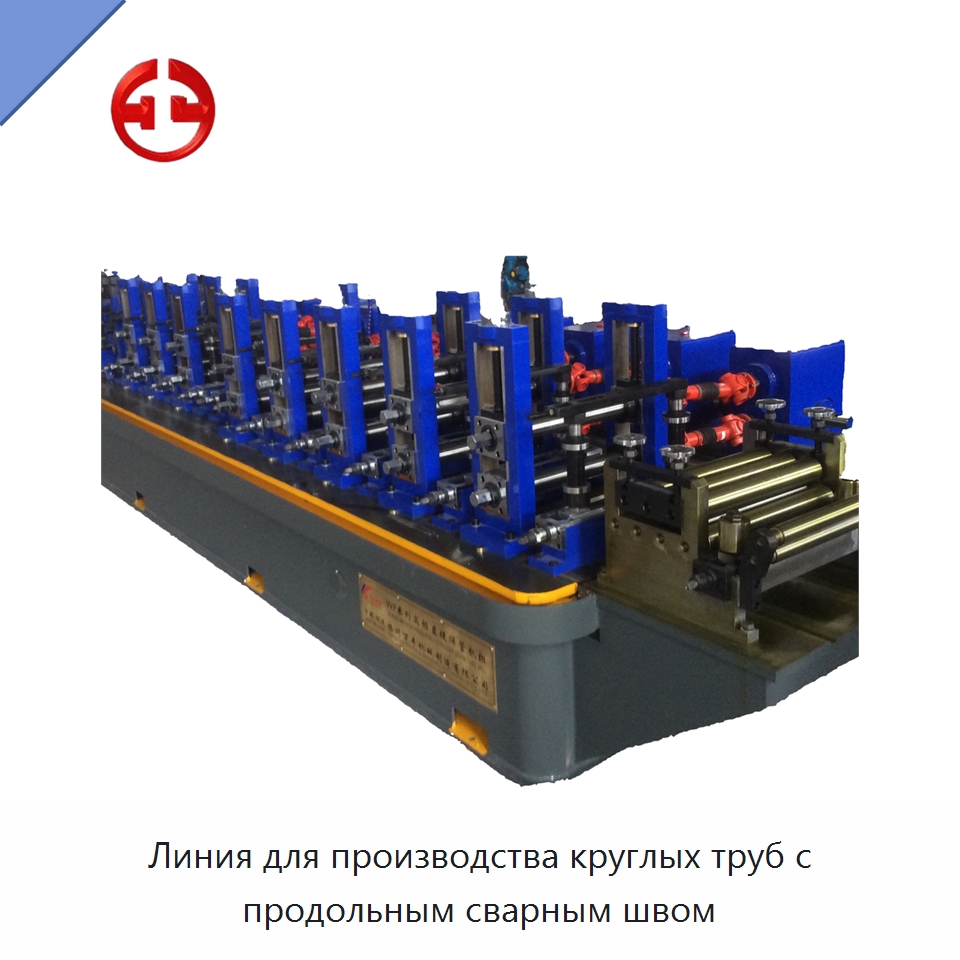

Линия для производства круглых труб с продольным сварным швом

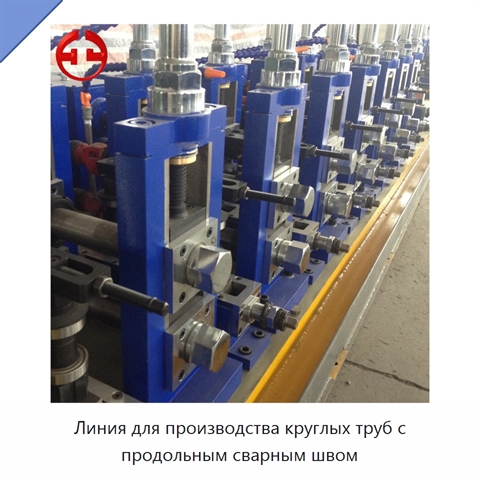

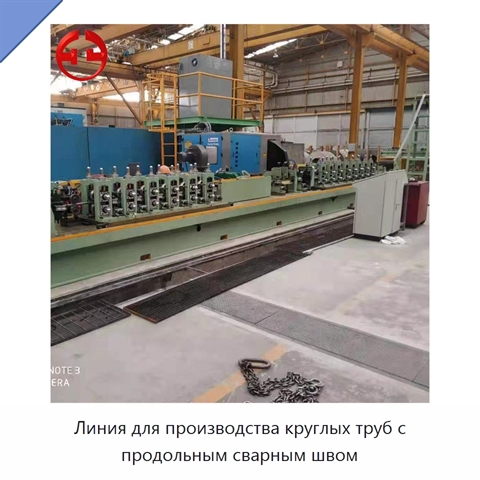

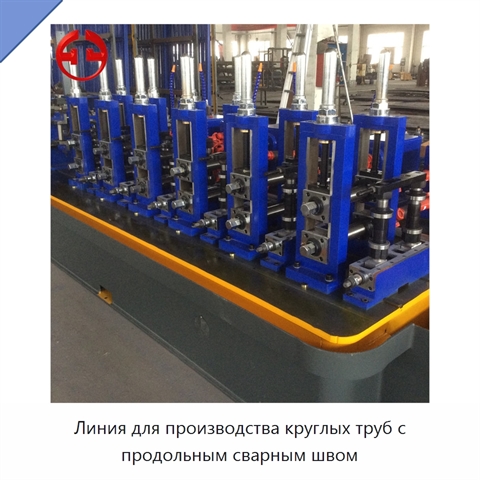

Линия предназначена для изготовления круглых труб с продольным сварным швом. Рулоны полосы после продольной резки разматываются и выравниваются, затем полоса проходит резку и стыковую сварку и поступает на накопление. Роликовая система формовочной машины придаёт полосе форму круглой трубы. В сварочной клети продольный шов выполняется высокочастотным твердотельным сварочным аппаратом. После сварки труба проходит формование до требуемой формы или размера в калибровочной машине, затем охлаждается, разрезается на отрезки заданной длины и собирается в пакеты. Последовательность линии также включает выдачу, снятие фаски с торцов и гидравлическое испытание. Накопление выполняется в петлевой клети или горизонтальном накопителе. В рабочую линию входят направляющая сварочного шва, роликовые системы формовки и калибровки, рама для удаления внутреннего и наружного грата, система водяного охлаждения, правильная машина, колесо контроля скорости, автоматическая летучая пила с компьютерным управлением, отводящий стол и электрическое оборудование управления. Материал изготавливаемых труб — нержавеющая сталь. Производительность линии составляет 8–60 м/мин.
Задать вопрос Искать на Baidu
Какую задачу решает линия производства сварных труб
Линия производства труб применяется для изготовления круглых труб с продольным сварным швом из стальных полос с последующими калибровкой, резкой по длине и сборкой готовых отрезков в пакеты.
Характеристики АФК-72(2Ж)
Модель (по базе 91Т)АФК-72(2Ж)
Основные компонентыПЛК, двигатель, подшипник, редуктор, мотор, сосуд под давлением, шестерня, насос
Материал обрабатываемых трубнержавеющая сталь
Мощность(Вт)в соответствии с фактическими параметрами машины
Производственная мощность8–60 м/мин
Типлиния производства труб
Напряжениев соответствии с требованиями
Линия производства сварных труб - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация АФК-72(2Ж) могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому технические характеристики, типоразмеры и комплектация АФК-72(2Ж) могут быть скорректированы по запросу под условия применения (руками первого изготовителя или собственного производства в России).
Дата последней сверки данных: 29.08.26
Производитель и характеристики проверены.
