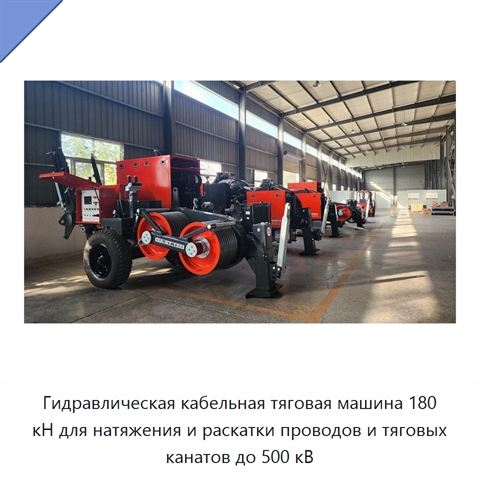

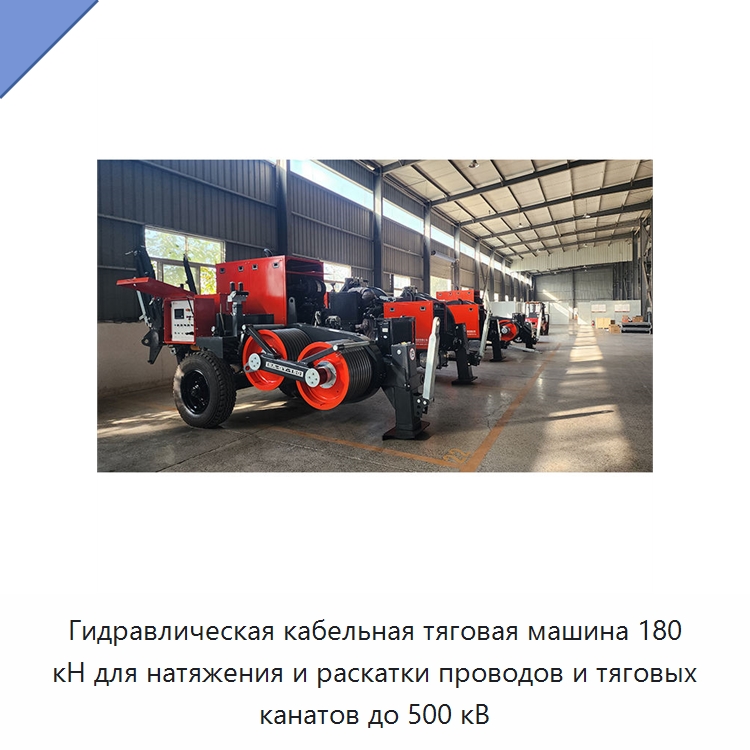

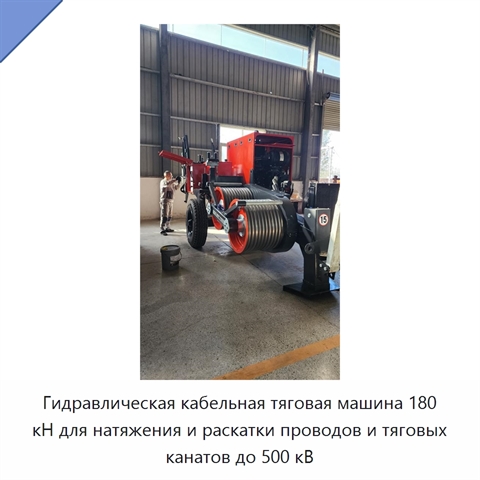

Гидравлическая кабельная тяговая машина 180 кН для натяжения и раскатки проводов и тяговых канатов до 500 кВ

Гидравлическая кабельная тяговая машина с тяговым усилием 180 кН предназначена для натяжения и раскатки проводов и тяговых канатов при напряжении до 500 кВ включительно. Двигатель через раздаточную коробку приводит два регулируемых гидравлических насоса, каждый из которых приводит соответствующий гидромотор. Обе гидравлические системы параллельно вращают тяговое колесо. Колесо поддерживает прямое и обратное вращение, а тяговое усилие и скорость регулируются плавно и бесступенчато. Текущее тяговое усилие отображается непосредственно. Централизованный насос подаёт смазку к подшипникам тягового колеса и открытым зубчатым передачам. Предварительная настройка тягового усилия выполняется в диапазоне от 30 кН до максимального значения. После задания предельного усилия машина не превышает установленный максимум даже при отключённой предварительной настройке. Скорость намотки стального каната согласована со скоростью тягового колеса и автоматически изменяется с учётом диаметра барабана. Хвостовой канат сохраняет заданное натяжение и торможение. Пылезащитное устройство на подъёмном механизме защищает винт хвостовой рамы и увеличивает срок службы винта и ползуна. Ручной механизм укладки хвостового каната обеспечивает ровную укладку тяговых канатов специальных типоразмеров. При замене барабана хвостовой канат удерживается гидравлическим зажимом без ручного захвата. Зажим имеет гидравлическое управление и блокировку с основной гидросистемой для предотвращения ошибочных действий. Напряжение машины составляет 24 В.

Наименование производителя

SA-QY-150 180kN Hydraulic Cable Puller Machine for Tension and Deployment of Conductors and String Ropes at 500kV and Below
